| Номер в госреестре | 78180-20 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | "САПФИР" |
| Изготовитель | Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «САПФИР» (далее комплексы) предназначены для измерений размаха виброперемещения и частоты вращения ротора.
Принцип действия комплексов основан на обработке сигналов, поступающих от первичных преобразователей.
Комплексы представляют собой виброизмерительное устройство, состоящее из блока обработки сигналов БОС, блока системного БС и блока отображения информации БОИ.
В качестве первичных преобразователей в канале измерений виброперемещения могут использоваться акселерометры емкостного типа или пьезоэлектрические преобразователи со встроенным усилителем заряда, а в канале измерений частоты вращения - преобразователи числа оборотов лазерные, которые не входят в состав комплекса.
Блок обработки сигналов БОС (далее БОС) снабжен усилителем, интегратором (двойное или одинарное интегрирование) и фильтром нижних частот.
В блоке обработки сигналов БОС осуществляется аналого-цифровое преобразование, а также преобразование Фурье и вычислительные операции.
Блок системный БС (далее БС) предназначен для управления работой блока отображения информации БОИ (далее БОИ), снабженного жидкокристаллическим дисплеем.
Комплекс позволяет программировать действительные значения коэффициентов преобразования вибропреобразователей.
Комплексы выпускаются в двух вариантах конструктивного исполнения: напольный вариант и настольный вариант. В напольном варианте все три блока (БОС, БС и БОИ) размещены в стойке (далее напольном терминале). В настольном варианте блок обработки сигналов БС закрепляется на блоке отображения информации БОИ, который устанавливается на блок обработки сигналов БОС. Комплекс может поставляться в виде набора блоков: БОС, БС, БОИ.

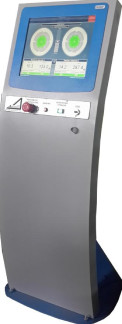

Общий вид напольного и настольного вариантов комплексов измерительных «САПФИР» представлен на рисунках 1 и 2, соответственно, маркировочная табличка представлена на рисунке 3, общий вид блока отображения информации БОИ, блока обработки сигналов БОС и блока системного БС представлен на рисунках 4, 5 и 6, соответственно.
Пломбирование комплексов измерительных «САПФИР» не предусмотрено.
Рисунок 2 - Общий вид настольного варианта исполнения комплекса измерительного
«САПФИР»
Место
нанесения знака
утверждения
типа
Программное обеспечение служит для обработки и визуализации информации, которая поступает от первичных преобразователей.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой комплекса и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sapphire3.exe update bos4 ver 104.svl |
| Номер версии (идентификационный номер) ПО | не ниже 1.04 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон входного напряжения переменного тока (размах), мВ | от 1 до 4500 |
| Диапазон измерений размаха виброперемещения на базовой частоте 32 Гц при коэффициенте преобразования вибропреобразователя (далее - К), мкм: К = 1020 мВ/(м*с-2) К = 10,2 мВ/(м»с"2) К = 1,02 мВ/(м*с-2) | от 0,025 до 109,2 от 2,4 до 10920 от 24,3 до 109200 |
| Диапазон рабочих частот, Гц | от 1,0 до 64 |
| Пределы допускаемой основной относительной погрешности при измерении размаха виброперемещения на базовой частоте 32 Гц, % | ± 5 |
| Наименование характеристики | Значения |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно базовой частоты 32 Гц, %, не более | ± 10 |
| Пределы допускаемой относительной погрешности измерений размаха виброперемещения в рабочем диапазоне температур окружающей среды на базовой частоте 32 Гц, % | ± 8 |
| Диапазон измерений частоты вращения, об/мин | от 60 до 3840 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, об/мин | ± (1+0,0025'N), где N-частота вращения |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значения |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | от +10 до +40 |
| Параметры электрического питания: | |
| - напряжение питания переменного тока (50 Гц), В | от 187 до 242 |
| Габаритные размеры (длина х ширина х высота), мм, не более: | |
| - напольного терминала | 1430 х 600 х 500 |
| - блока обработки сигналов БОС | 240 х 120 х 200 |
| - блока системного БС | 340 х 277 х 74 |
| - блока отображения информации БОИ | 456 х 371 х 79 |
| Масса, кг, не более: | |
| - напольного терминала | 50 |
| - блока обработки сигналов БОС | 3,0 |
| - блока системного БС | 3,8 |
| - блока отображения информации БОИ | 8,5 |
наносится на маркировочную табличку, а также на титульный лист руководства по эксплуатации методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Комплекс измерительный | «САПФИР» | 1 шт. |
| Руководство по эксплуатации | СПФ.000.000 РЭ | 1 экз. |
| Методика поверки | СПФ.000.000 МП | 1 экз. |
| Дополнительные принадлежности | 1 компл. |
осуществляется по документу СПФ.000.000 МП «Комплексы измерительные «САПФИР». Методика поверки», утвержденному ФГУП «ВНИИМС» 25 декабря 2019 года.
Основные средства поверки: генератор сигналов произвольной формы ЛБ03021С (регистрационный № 53102-13), мультиметр цифровой 34410А (регистрационный № 47717-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 26.51.66-088-54981193-19 «Комплексы измерительные «САПФИР»
| Зарегистрировано поверок | 143 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
