| Номер в госреестре | 78182-20 |
| Наименование СИ | Датчики температуры торможения |
| Обозначение типа СИ | П-116 |
| Изготовитель | Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ»), г. Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры торможения П-116 (далее - датчики) предназначены для измерений температуры воздуха и выдачи двух автономных электрических сигналов, пропорциональных измеряемой температуре.
Принцип действия датчиков основан на использовании свойства металла (платиновой проволоки) изменять свое электрическое сопротивление в зависимости от изменения температуры.
Датчики представляют собой неразборную конструкцию. Чувствительным элементом датчиков является трубчатый изолированный каркас, на который бифилярно намотана платиновая проволока. Каркас герметично закрыт кожухом. Чувствительный элемент располагается в стойке корпуса. Концы платиновой проволоки с помощью проводов присоединены к контактам вилки электрического соединителя и образуют две независимые электрические цепи. Вилка электрического соединителя служит для подключения к внешней электрической цепи.
Датчики неремонтопригодные.

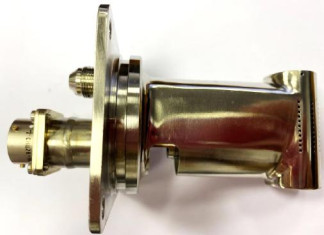

Общий вид датчиков представлен на рисунке 1.
&
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений температуры, °С | от -60 до +250 |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | 50П |
| Номинальное значение электрического сопротивления при температуре 0 °С (Ro), Ом | 50 |
| Температурный коэффициент сопротивления а, оС-1 | 0,00391 |
| Пределы допускаемого отклонения электрического сопротивления от НСХ в температурном эквиваленте по ГОСТ 6651-2009, °С | ±(0,35+0,005|t|*) |
| * t - значение измеряемой температуры, °С. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции датчика, МОм, не менее: - при температуре (25±10) °С и относительной влажности от 45 до 80 % - при повышенной температуре - при повышенной влажности | 20 5 1 |
| Максимальный измерительный ток, мА, не более | 5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - в зоне электрического соединителя - в зоне чувствительного элемента - относительная влажность воздуха при температуре +35 °С, %, не более: - в зоне электрического соединителя - в зоне чувствительного элемента | от -60 до +150 от -60 до +250 98 100 |
| Предельные условия эксплуатации: - температура окружающего воздуха, °С: - в зоне электрического соединителя - в зоне чувствительного элемента | от -60 до +150 от -60 до +350 |
| Габаритные размеры (длинахширинахвысота), не более | 80х70х147 |
| Масса, кг, не более | 0,55 |
| Средняя наработка до отказа, ч | 10000 |
| Назначенный срок службы, лет | 12 |
наносится на титульный лист этикетки типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры торможения П-116 | ЯСИЛ.405211.003 | 1 шт. |
| Этикетка | ЯСИЛ.405211.003 ЭТ | 1 экз. |
| Руководство по технической эксплуатации* | ЯСИЛ.405211.003 РЭ | 1 экз. |
| Методика поверки* | ИЦРМ-МП-005-20 | 1 экз. |
| * На партию датчиков, поставляемых в один адрес, поставляется 1 экземпляр. | ||
осуществляется по документу ИЦРМ-МП-005-20 «Датчики температуры торможения П-116. Методика поверки», утверждённому ООО «ИЦРМ» 31.01.2020 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью. Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ЯСИЛ.405211.003 ТУ Датчик температуры торможения П-116. Технические условия
