| Номер в госреестре | 78184-20 |
| Наименование СИ | Датчики температуры термоэлектрические |
| Обозначение типа СИ | ТК-161М |
| Изготовитель | Акционерное общество «Казанское приборостроительное конструкторское бюро» (АО «КПКБ»), г. Казань |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2030 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры термоэлектрические ТК-161М (далее - датчики) предназначены для измерений температуры выходящего газа и выдачи двух автономных сигналов напряжения постоянного тока, пропорциональных измеряемой температуре.
Принцип действия датчиков основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных сплавов (термоэлектродов), при помещении рабочего и свободных концов датчиков в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободных концов датчиков.
Датчики представляют собой неразборную конструкцию, имеющую термоэлемент кабельного типа. В зоне рабочего конца термоэлемент имеет равномерное утонение и два рабочих спая из термоэлектродных жил хромель (положительный) и алюмель (отрицательный), изолированных между собой и от оболочки кабеля. Рабочий конец термоэлемента герметизирован. Термоэлемент закреплен во втулке, соединенной с фланцем, предназначенным для закрепления датчика на изделии. Выходящие из термоэлемента термоэлектродные жилы в головке датчика приварены к контактным винтам, выполненным из соответствующих сплавов (хромель и алюмель). Контактные винты являются свободными концами датчиков. Знаки «V» на головке датчика указывают на электрические цепи между винтами М4 (хромель) и М5 (алюмель). Самоконтрящиеся гайки служат для закрепления наконечников соединительных (компенсационных) проводов.
Датчики неремонтопригодные.

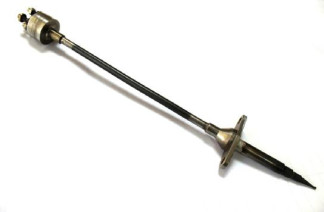

Общий вид датчиков представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон измерений температуры, °С | от 0 до +1000 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 | K |
| Класс допуска по ГОСТ Р 8.585-2001 | 2 |
| Пределы допускаемого отклонения ТЭДС от НСХ в температурном эквиваленте по ГОСТ Р 8.585-2001, °С: - в диапазоне от 0 до +333 °С - в диапазоне св. +333 до +1000 °С | ±2,5 * ±0,0075-1 |
| * t - значение измеряемой температуры. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции, МОм, не менее: - при температуре (25± 10) °С и относительной влажности от 45 до 75 % - при температуре рабочего конца (700±50) и (800+50) °С - после воздействия повышенной влажности | 101); 0,022) 0,05 0,05 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С: - в зоне головки датчика - в зоне от фланца до головки датчика - в зоне рабочего конца датчика - относительная влажность воздуха при температуре +35 °С, %, не более | от -60 до +300 от -60 до +550 от -60 до +1000 100 |
| Длина монтажной части, мм, не более | 88 |
| Диаметр монтажной части, мм, не более | 11 |
| Длина погружаемой части, мм, не более | 88 |
| Длина наружной части, мм, не более | 245 |
| Масса, кг, не более | 0,3 |
| Средняя наработка до отказа, ч | 100000 |
| Назначенный срок службы, лет | 20 |
| 1) При первичной поверке. 2) При периодической поверке. | |
наносится на титульный лист этикетки типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры термоэлектрический ТК-161М | ЯСИЛ.405221.030 | 1 шт. |
| Этикетка | ЯСИЛ.405221.030 ЭТ | 1 экз. |
| Руководство по эксплуатации* | ЯСИЛ.405221.030 РЭ | 1 экз. |
| Методика поверки* | ИЦРМ-МП-001-20 | 1 экз. |
| * На партию датчиков, поставляемых в один адрес, поставляется 1 экземпляр. | ||
осуществляется по документу ИЦРМ-МП-001-20 «Датчики температуры термоэлектрические ТК-161М. Методика поверки», утверждённому ООО «ИЦРМ» 24.01.2020 г. Основные средства поверки:
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО (регистрационный номер в Федеральном информационном фонде 41201-09);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 (регистрационный номер в Федеральном информационном фонде 57557-14);
- система поверки термопреобразователей автоматизированная АСПТ (регистрационный номер в Федеральном информационном фонде 19973-06).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью. Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ЯСИЛ.405221.030 ТУ Датчик температуры термоэлектрический ТК-161М. Технические условия
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
