| Номер в госреестре | 78189-20 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | 4683 |
| Изготовитель | ООО "НПО "СПЕЦМАШ", г.Балашиха |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны и автотопливозаправщики моделей 4683 (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка или стекло «клинкер».
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня или стеклом «клинкер»;
- патрубок для отвода паров нефтепродуктов;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).
АЦ и АТЗ имеют исполнения АЦ 1,2; АТЗ 1,2; АЦ 1,5; АТЗ 1,5; АЦ 2,0; АТЗ 2,0; АЦ 2,2; АТЗ 2,2; АЦ 2,5; АТЗ 2,5; АЦ 3,0; АТЗ 3,0; АЦ 4,0; АТЗ 4,0; АЦ 4,9; АТЗ 4,9; АЦ 5,0; АТЗ 5,0; АЦ 5,1; АТЗ 5,1; АЦ 5,2; АТЗ 5,2; АЦ 5,3; АТЗ 5,3; АЦ 5,5; АТЗ 5,5; АЦ 6,0; АТЗ 6,0; АЦ 6,5; АТЗ 6,5; АЦ 7,0; АТЗ 7,0; АЦ 7,5; АТЗ 7,5; АЦ 7,8; АТЗ 7,8; АЦ 8,0; АТЗ 8,0; АЦ 8,6; АТЗ 8,6; АЦ 9,0; АТЗ 9,0; АЦ 10,0; АТЗ 10,0; АЦ 11,0; АТЗ 11,0; АЦ 11,2; АТЗ 11,2; АЦ 11,5; АТЗ 11,5; АЦ 12,0; АТЗ 12,0; АЦ 13,0; АТЗ 13,0; АЦ 13,5; АТЗ 13,5; АЦ 14,0; АТЗ 14,0; АЦ 15,0; АТЗ 15,0; АЦ 15,8; АТЗ 15,8; АЦ 16,0; АТЗ 16,0; АЦ 17,0; АТЗ 17,0; АЦ 18,0; АТЗ 18,0; АЦ 19,0; АТЗ 19,0; АЦ 20,0; АТЗ 20,0, которые отличаются геометрическими размерами и номинальной вместимостью.
На боковых сторонах и сзади АТЗ и АЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

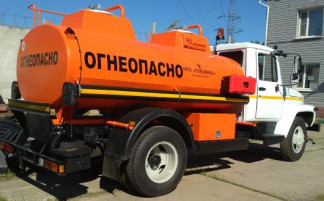

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива или стекла «клинкер», обозначение места нанесения знака поверки представлены на рисунках 3 и 4.
Г
а
/
Таблица 1 - Метрологические характеристики
| Характеристика цистерн | АТЗ 1,2; АЦ 1,2 | АТЗ 1,5; АЦ 1,5 | АТЗ 2,0; АЦ 2,0 | АТЗ 2,2; АЦ 2,2 |
| Номинальная вместимость, дм3 | 1200 | 1500 | 2000 | 2200 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±3 | ±2,5 | ||
Таблица 2 - Метрологические характеристики
| Характеристика цистерн | АТЗ 2,5; АЦ 2,5 | АТЗ 3,0; АЦ 3,0 | АТЗ 4,0; АЦ 4,0 | АТЗ 4,9; АЦ 4,9 |
| Номинальная вместимость, дм3 | 2500 | 3000 | 4000 | 4900 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,5 | |||
Таблица 3 - Метрологические характеристики
| Характеристика цистерн | АТЗ 5,0; АЦ 5,0 | АТЗ 5,1; АЦ 5,1 | АТЗ 5,2; АЦ 5,2 | АТЗ 5,3; АЦ 5,3 |
| Номинальная вместимость, дм3 | 5000 | 5100 | 5200 | 5300 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,0 | |||
Таблица 4 - Метрологические характеристики
| Характеристика цистерн | АТЗ 5,5; АЦ 5,5 | АТЗ 6,0; АЦ 6,0 | АТЗ 6,5; АЦ 6,5 | АТЗ 7,0; АЦ 7,0 |
| Номинальная вместимость, дм3 | 5500 | 6000 | 6500 | 7000 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,0 | |||
Таблица 5 - Метрологические характеристики
| Характеристика цистерн | АТЗ 7,5; АЦ 7,5 | АТЗ 7,8; АЦ 7,8 | АТЗ 8,0; АЦ 8,0 | АТЗ 8,6; АЦ 8,6 |
| Номинальная вместимость, дм3 | 7500 | 7800 | 8000 | 8600 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±2,0 | |||
Таблица 6 - Метрологические характеристики
| Характеристика цистерн | АТЗ 9,0; АЦ 9,0 | АТЗ 10,0; АЦ 10,0 | АТЗ 11,0; АЦ 11,0 | АТЗ 11,2; АЦ 11,2 |
| Номинальная вместимость, дм3 | 9000 | 10000 | 11000 | 11200 |
| Разность между номинальной и действительной вместимостью ТМ, %, не бо | ±2,0 | ±1,5 | ||
| лее | ||||
| Характеристика цистерн | АТЗ 11,5; АЦ 11,5 | АТЗ 12,0; АЦ 12,0 | АТЗ 13,0; АЦ 13,0 | АТЗ 13,5; АЦ 13,5 |
| Номинальная вместимость, дм3 | 11500 | 12000 | 13000 | 13500 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |||
Таблица 8 - Метрологические характеристики
| Характеристика цистерн | АТЗ 14,0; АЦ 14,0 | АТЗ 15,0; АЦ 15,0 | АТЗ 15,8; АЦ 15,8 | АТЗ 16,0; АЦ 16,0 |
| Номинальная вместимость, дм3 | 14000 | 15000 | 15800 | 16000 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |||
Таблица 9 - Метрологические характеристики
| Характеристика цистерн | АТЗ 17,0; АЦ 17,0 | АТЗ 18,0; АЦ 18,0 | АТЗ 19,0; АЦ 19,0 | АТЗ 20,0; АЦ 20,0 |
| Номинальная вместимость, дм3 | 17000 | 18000 | 19000 | 20000 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 | |||
Таблица 10 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
Таблица 11 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 1,2; АЦ 1,2 | АТЗ 1,5; АЦ 1,5 | АТЗ 2,0; АЦ 2,0 | АТЗ 2,2; АЦ 2,2 |
| Снаряженная масса, кг, не более | 3300 | 4200 | 4200 | 4250 |
| Габаритные размеры цистерны, мм, не более | 3200 | 3300 | 3500 | 3500 |
| - длина | 2300 | 2300 | 2300 | 2300 |
| - ширина | 2000 | 2000 | 2000 | 2000 |
| - высота | ||||
Таблица 12 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 2,5; АЦ 2,5 | АТЗ 3,0; АЦ 3,0 | АТЗ 4,0; АЦ 4,0 | АТЗ 4,9; АЦ 4,9 |
| Снаряженная масса, кг, не более | 4380 | 4400 | 4600 | 5200 |
| Габаритные размеры цистерны, мм, не более | 3500 | 3500 | 3600 | 4000 |
| - длина | 2300 | 2300 | 2300 | 2300 |
| - ширина | 2000 | 2000 | 2000 | 2000 |
| - высота | ||||
| Значение | ||||
| Наименование характеристики | АТЗ 5,0; АЦ 5,0 | АТЗ 5,1; АЦ 5,1 | АТЗ 5,2; АЦ 5,2 | АТЗ 5,3; АЦ 5,3 |
| Снаряженная масса, кг, не более | 5550 | 5600 | 5700 | 5800 |
| Габаритные размеры цистерны, мм, не более | 4050 | 4100 | 4160 | 4220 |
| - длина | 2300 | 2300 | 2300 | 2300 |
| - ширина | 2020 | 2020 | 2020 | 2020 |
| - высота | ||||
Таблица 14 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 5,5; АЦ 5,5 | АТЗ 6,0; АЦ 6,0 | АТЗ 6,5; АЦ 6,5 | АТЗ 7,0; АЦ 7,0 |
| Снаряженная масса, кг, не более | 8200 | 8300 | 8600 | 10200 |
| Габаритные размеры цистерны, мм, не более | 4320 | 4500 | 5600 | 6300 |
| - длина | 2300 | 2350 | 2350 | 2500 |
| - ширина | 2020 | 2250 | 2500 | 2500 |
| - высота | ||||
Таблица 15 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 7,5; АЦ 7,5 | АТЗ 7,8; АЦ 7,8 | АТЗ 8,0; АЦ 8,0 | АТЗ 8,6; АЦ 8,6 |
| Снаряженная масса, кг, не более | 10300 | 10350 | 11200 | 11360 |
| Габаритные размеры цистерны, мм, не более | 6300 | 6530 | 6550 | 6590 |
| - длина | 2500 | 2500 | 2500 | 2500 |
| - ширина | 2500 | 2500 | 2900 | 2500 |
| - высота | ||||
Таблица 16 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 9,0; АЦ 9,0 | АТЗ 10,0; АЦ 10,0 | АТЗ 11,0; АЦ 11,0 | АТЗ 11,2; АЦ 11,2 |
| Снаряженная масса, кг, не более | 11500 | 11600 | 12700 | 12800 |
| Габаритные размеры цистерны, мм, не более | 6650 | 6780 | 6900 | 6950 |
| - длина | 2500 | 2500 | 2500 | 2500 |
| - ширина | 2500 | 2600 | 2700 | 2700 |
| - высота | ||||
| Значение | ||||
| Наименование характеристики | АТЗ 11,5; АЦ 11,5 | АТЗ 12,0; АЦ 12,0 | АТЗ 13,0; АЦ 13,0 | АТЗ 13,5; АЦ 13,5 |
| Снаряженная масса, кг, не более | 12900 | 12900 | 12900 | 13000 |
| Габаритные размеры цистерны, мм, не более | 7000 | 7080 | 7120 | 7160 |
| - длина | 2500 | 2500 | 2500 | 2500 |
| - ширина | 2700 | 2700 | 2700 | 2700 |
| - высота | ||||
Таблица 18 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 14,0; АЦ 14,0 | АТЗ 15,0; АЦ 15,0 | АТЗ 15,8; АЦ 15,8 | АТЗ 16,0; АЦ 16,0 |
| Снаряженная масса, кг, не более | 13000 | 13600 | 13800 | 14100 |
| Габаритные размеры цистерны, мм, не более | 7190 | 7250 | 7300 | 7360 |
| - длина | 2500 | 2500 | 2500 | 2500 |
| - ширина | 2700 | 2800 | 2900 | 2800 |
| - высота | ||||
Таблица 19 - Основные технические характеристики
| Значение | ||||
| Наименование характеристики | АТЗ 17,0; АЦ 17,0 | АТЗ 18,0; АЦ 18,0 | АТЗ 19,0; АЦ 19,0 | АТЗ 20,0; АЦ 20,0 |
| Снаряженная масса, кг, не более | 14400 | 14650 | 15100 | 15600 |
| Габаритные размеры цистерны, мм, не более | 7480 | 7600 | 8200 | 8500 |
| - длина | 2500 | 2500 | 2500 | 2500 |
| - ширина | 2900 | 2900 | 2900 | 2900 |
| - высота | ||||
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 20 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна или автотопливозаправщик моделей 4683 | АЦ ХХ (АТЗ ХХ) | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации и формуляр | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Токар» (регистрационный номер 33536-06), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива или навесную пломбу, и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3)
ТУ 29.10.59-012-06675986-2017 Автоцистерны и автотопливозаправщики. Технические условия
