Номер в госреестре | 78192-20 |
Наименование СИ | Дефектоскопы вихретоковые |
Обозначение типа СИ | ВД4-91 |
Изготовитель | ООО "НПП "Промприбор", г.Москва |
Год регистрации | 2020 |
Срок свидетельства | 27.04.2025 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Дефектоскопы вихретоковые ВД4-91 (далее - дефектоскопы) предназначены для измерений глубины и ширины дефектов типа нарушения сплошности материала.
Принцип действия дефектоскопов основан на вихретоковом методе неразрушающего контроля. В основе метода лежит измерение параметров электромагнитного поля, создаваемого вихревыми токами, возбуждаемыми вихретоковым преобразователем (ВТП) дефектоскопов в поверхностном слое металлов, обусловленных изменением однородности или проводимости материала
Дефектоскопы состоят из электронного блока и подключаемого к нему преобразователя. Дефектоскоп обеспечивает возможность подключения сканера вихретокового ротационного и ручного датчика пути, а также ВТП следующих типов:
- дифференциальный ВТП;
- дифференциальный ВТП, включенный по схеме моста;
- дифференциальный ВТП, трансформаторного типа, с заземленной средней точкой;
- дифференциальный ВТП, трансформаторного типа;
- абсолютный (параметрический) ВТП;
- абсолютный ВТП трансформаторного типа.

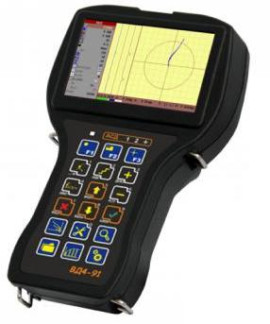

Общий вид дефектоскопов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
ш
Рисунок 2 - Схема пломбировки от несанкционированного доступа
В дефектоскопах установлено программное обеспечение (ПО), которое выполняет функции управления, настройки, сбора и обработки данных и визуализации результатов измерений.
Конструкция дефектоскопов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО дефектоскопов соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | Vd4-91_v1 |
Номер версии (идентификационный номер) ПО | 10.02.17 и выше |
Цифровой идентификатор ПО | 0xCC2E6F4E |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Порог чувствительности дефектоскопа к обнаружению искусственных дефектов типа «пропил» на мере 2353.08 при работе с вихретоковым преобразователем SS1.5M05DA0, мм - глубина - ширина | 0,1 0,1 |
Пределы допускаемой абсолютной погрешности выявления искусственных дефектов типа «пропил» с глубиной в диапазоне от 0,5 до 3,0 мм и шириной 0,15 мм, мм | ± 0,2 |
Диапазон установки рабочих частот, Гц | от 10 до 16 000 000 |
Допускаемое отклонение рабочих частот от номинального установленного значения, % | ± 10 |
Диапазон установки напряжения сигнала возбуждения ВТП, В | от 0,5 до 6 |
Допускаемое отклонение напряжения сигнала возбуждения ВТП от номинального установленного значения, % | ± 20 |
Наименование характеристики | Значение |
Диапазон установки коэффициента предусиления, дБ | от -6 до 40 |
Допускаемое отклонение установки коэффициента предусиления в диапазоне от 0 до 40 дБ, дБ | ± 1 |
Диапазон установки коэффициента усиления, дБ | от 0 до 30 |
Допускаемое отклонение установки коэффициента усиления, дБ | ± 1 |
Масса дефектоскопа с аккумуляторной батареей (без комплекта ВТП, кабелей и футляра), г, не более | 900 |
Габаритные размеры дефектоскопа, мм, не более - длина | 230 |
- высота | 135 |
- ширина | 98 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С | от -20 до +40 |
Средний срок службы, лет | 10 |
Средняя наработка на отказ, ч | 4000 |
наносится на титульный лист руководства по эксплуатации ВД4-91.76005454.01.17 РЭ и паспорта ВД4-91.76005454.01.17 ПС типографским методом, и на шильдик на задней панели дефектоскопа методом наклейки.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Блок электронный дефектоскопа вихретокового | ВД4-91 | 1 шт. |
Дифференциальный ВТП трансформаторного типа | SS1.5M05DA0 | 1 шт. |
Дифференциальный ВТП трансформаторного типа (в защитном корпусе для контроля плоских поверхностей с большой площадью) | SS170K13DA0 | 1 шт. |
Сканер вихретоковый ротационный | - | * |
Датчик пути ручной | - | * |
Кабель соединительный (электронный блок/ ВТП трансформаторного типа, Reflection, 1800 мм) | Lemo12-Lemo04 | 1 шт. |
Автоматическое зарядное устройство | Mascot 2542 | 1 шт. |
Руководство по эксплуатации Mascot 2542 | 2542.76005454.001 РЭ | 1 экз. |
Мера моделей дефектов из комплекта мер моделей дефектов для вихретоковой дефектоскопии КМД-2353 (Rz 160, сталь 45) | 2353.08 | 1 шт. |
Программное обеспечение для работы с ПК на CD диске | - | 1 экз. |
Дефектоскопы вихретоковые ВД4-91. Руководство по эксплуатации | ВД4-91.76005454.01.17 РЭ | 1 экз. |
Дефектоскопы вихретоковые ВД4-91. Паспорт | ВД4-91.76005454.01.17 ПС | 1 экз. |
Дефектоскопы вихретоковые ВД4-91. Методика поверки | МП № 203-45-2019 | 1 экз. |
Мера моделей дефектов 2353.08. Паспорт | 2353.08.76005454.00 ПС | 1 экз. |
Паспорт на ВТП | - | 2 экз. |
Кейс | - | 1 шт. |
Примечания: * Поставляется по дополнительному заказу **Комплектность может меняться в соответствии с требованиями Заказчика |
осуществляется по документу МП № 203-45-2019 «Дефектоскопы вихретоковые ВД4-91. Методика поверки», утвержденному ФГУП «ВНИИМС» 28.08.2019 г.
Основные средства поверки:
- Комплект мер для вихретоковой дефектоскопии КМД-2353 (Рег. № 48016-11),
- Осциллограф цифровой GDS-73352 (Рег. 51562-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого дефектоскопа с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Дефектоскоп вихретоковый ВД4-91. Технические условия. ТУ 4276-040-76005454-2017
