Весы автомобильные ВСА, 78193-20

Назначение

Весы автомобильные ВСА (далее — средство измерений) предназначены для измерений массы, нагрузки на оси (группу осей) транспортных средств.

Описание

Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести (или динамические силы от шин транспортного средства) объекта измерений (транспортного средства — далее ТС) вызывает упругую деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением измеряемых величин.

Результаты измерений отображаются в визуальной форме на дисплее средства измерений и/или передаются в виде цифрового электрического сигнала через интерфейс связи на периферийные устройства.

Средство измерений представляет собой весы автоматические для взвешивания транспортных средств в движении, измерения нагрузок на оси по ГОСТ 33242—2015 с режимом использования в качестве весов по ГОСТ OIML R 76-1—2011, применимом при взвешивании ТС целиком (режим взвешивания неподвижной нагрузки) и имеет модульную конструкцию.

Грузоприемное устройство (далее — ГПУ) состоит из одной или нескольких секций, представляющих собой металлоконструкцию для движения по ней (или размещения на них) ТС. Каждая секция опирается на четыре тензорезисторных весоизмерительных датчика (далее

— датчика), при этом соседние секции имеют общие точки опоры на датчики. ГПУ устанавливается на железобетонном фундаменте или другом, заранее подготовленном основании (например, металлической раме или закладных плитах). ГПУ изготавливается в конструктивных исполнениях для установки на одном уровне с поверхностью дорожного полотна (в приямок) или над дорожным полотном, при этом оно оснащается подъездными путями с пандусами для заезда и съезда ТС;

В составе ГПУ используются датчики:

-    датчики весоизмерительные тензорезисторные С, модификации C16A, C16i, (Регистрационный № 60480-15);

-    датчики весоизмерительные тензорезисторные С, модификации C16A, C16i, (Регистрационный № 67871-17);

-    датчики весоизмерительные МВ 150 (Регистрационный № 44780-10);

-    датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS, (регистрационный № 75819-19);

-    датчики весоизмерительные тензорезисторные SP, AC, CS, модификации SP-A, SP-DC, SP-DP, CS (Регистрационный № 60719-15);

-    датчики весоизмерительные тензорезисторные SB, SQ, HSX, U, AM, IL, XSB, (Регистрационный № 77382-20);

-    датчики весоизмерительные тензорезисторные RTN (Регистрационный № 21175-13);

-    датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Column, модификации H8C, HM9E, HM14H1, HM9B, BM14G (Регистрационный № 55371-19);

-    датчики весоизмерительные сжатия RC3 (Регистрационный № 50843-12);

-    датчики весоизмерительные цифровые сжатия RC3D (Регистрационный № 50844-12);

-    датчики весоизмерительные тензорезисторные WBK-D (Регистрационный № 54471-13).

Сигнальные кабели датчиков подключаются напрямую или через соединительную коробку к электронным устройствам преобразования и обработки результатов измерений (далее

— весоизмерительным приборам):

-    приборы весоизмерительные НВТ, модификации НВТ-1Н, НВТ-9 (Регистрационный № 56101-13);

-    приборы весоизмерительные FT, модификации FT-11D, FT-16D (Регистрационный № 58487-14);

-    терминалы весоизмерительные CI, NT, модификации CI-600D, NT-580D (Регистрационный № 54472-13);

-    приборы весоизмерительные WE, модификации WE2111, WE2107 (Регистрационный № 61808-15);

-    приборы весоизмерительные DIS2116 (Регистрационный № 61809-15);

-    приборы весоизмерительные серии D2008 (D2008FA), D39, изготовитель «KELI SENSING TECHNOLOGY (NINGBO) CO.,LTD», Китай).

Для расчета и индикации результатов измерений в движении массы и нагрузки на оси (группу осей) движущихся ТС в состав весов входит специализированное программное обеспечение «Сервер весы АВТО», устанавливаемое на персональный компьютер.

Средство измерений выпускается в модификациях, которые отличаются метрологическими характеристиками и исполнением ГПУ и имеют следующие обозначения:

ВСА - [1][2][3][4]-[5].[6],

где:

[1]    Исполнение ГПУ:

А — для взвешивания транспортных средств по частям;

Р — для взвешивания транспортных средств целиком;

[2]    максимальная нагрузка Мах, кг:

20000, 30000, 40000, 60000, 80000, 100000, 120000, 150000;

[3]    режим работы взвешивания неподвижной нагрузки:

М — многоинтервальные весы;

Н — весы с одним диапазоном взвешивания;

индекс отсутствует — без режима взвешивания неподвижной нагрузки с нормированными характеристиками;

[4]    обозначение типа используемых датчиков:

D — весоизмерительные датчики с цифровым выходным сигналом;

индекс отсутствует — весоизмерительные датчики с аналоговым выходным сигналом;

[5]    длина ГПУ весов, м:

от 0,4 до 30;

[6]    Вариант установки ГПУ:

1    - над дорожным полотном;

2    - на одном уровне с поверхностью дорожного полотна на фундамент.

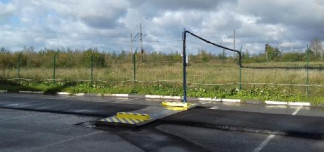

Общий вид ГПУ средства измерений представлен на рисунках 1 и 2.

Общий вид электронных устройств преобразования и обработки сигналов (весоизмерительных приборов), а также схема пломбировки для защиты от несанкционированного доступа представлены на рисунках 3 — 8.

CI-600D (общий вид)

1м.1 ||

.g - oqs

НВТ-9 (общий вид)

Место нанесения поверительного клейма (пломбировка корпуса весоизмерительного прибора)

NT-580D (общий вид и схема пломбировки)

Пломбировка доступа к переключателю режимов настройки и юстировки на передней панели корпуса

О 0 © © ф

WE2111 (общий вид)

WE2111 (схема пломбировки) пломбировка доступа к переключателю режимов настройки и регулировки на передней панели корпуса)

Рисунок 4 — Общий вид и схема пломбировки прибора весоизмерительного НВТ-9,

CI-600D, NT-580D, WE2111

WE2107 (общий вид и схема пломбировки)

DIS2116 (схема пломбировки)

Рисунок 5 — Общий вид и схема пломбировки приборов весоизмерительных WE2107, DIS2116

1

FT-11D (алюминиевый корпус)

1

—

4^7

■ У-

2

1

г-Т-У V

2

FT-11D (тип корпуса панельный)

Рисунок 6 — Общий вид и схема пломбировки приборов весоизмерительных FT-11D и FT-16D

(1 — разрушаемая наклейка, 2 — свинцовая пломба)

=3

1

и I И

и

Xjwyer-вт

2

ТВ

1

1

FT-11D, (корпус из нержавеющей стали)

Лч-

1

ifCvj

V

и

С, ' г.’

\ ■

?-

1

1    FT-16D 2

Рисунок 7 — Общий вид и схема пломбировки приборов весоизмерительных FT-11D и FT-16D (1 — разрушаемая наклейка, 2 — свинцовая пломба)

D39 (схема пломбировки)

I*

:Sii    '*■

<&

|К-иЦ|]*    Лк. + h__+

*(Г-    ^

jSt-    irj ,'#■ IhfV    'fc

Место пломбировки D2008 (D2008FA) (схема пломбировки)

D2008 (D2008FA) (общий вид)

На маркировочной табличке средства измерений указываются следующие основные данные (если применимо):

-    наименование (или товарный знак) изготовителя;

-    обозначение типа (модификации) средства измерений;

-    заводской (серийный) номер;

-    максимальная скорость проезда, км/ч;

-    максимальная и минимальная рабочие скорости;

-    направление движения при взвешивании в движении;

-    класс точности при определении полной массы ТС (в движении);

-    класс точности при определении нагрузки на ось (нагрузки на группу осей);

-    максимальная нагрузка;

-    минимальная нагрузка;

-    цена деления при взвешивании в движении;

-    цена деления (поверочный интервал) для взвешивания неподвижной нагрузки;

-    максимальное число осей ТС;

-класс точности для взвешивания неподвижной нагрузки;

-    температурный диапазон;

-    знак утверждения типа.

Программное обеспечение

Программное обеспечение весоизмерительного прибора (далее — ПО), является встроенным, хранится в энергонезависимом запоминающем устройстве. Изменение ПО через интерфейс пользователя, а также без применения специализированного оборудования изготовителя невозможно.

Для защиты от несанкционированного доступа к ПО и параметрам регулировки используется пломбировка весоизмерительного прибора.

Уровень защиты ПО — «высокий» по Р 50.2.077—2014. Идентификационные данные ПО доступны для просмотра при включении устройства преобразования и обработки сигналов.

Специализированное программное обеспечение расчета и индикации результатов измерений «Сервер весы АВТО» (далее — ПО «Сервер весы АВТО») является автономным, не включает в себя компоненты аналого-цифрового преобразования, представляет собой службу ОС Windows, которая выполняет функции драйвера оборудования и при взвешивании в движении реализует обработку входящего цифрового сигнала, поступающего от весоизмерительного прибора, определение и индикацию измеряемых величин, отображение дополнительных (ненормируемых) параметров движения ТС: скорости проезда, даты, времени, других параметров; а также управление вспомогательными устройствами (шлагбаумами ,видеокамерами и пр.), формирование, хранение и передачу через цифровые интерфейсы связи отчетов с результатами измерений.

Метрологически значимая часть ПО «Сервер весы АВТО», используемая при взвешивании в движении, содержится в динамической библиотеке «metrology.dll».

Для защиты от несанкционированного доступа к метрологически значимой части ПО «Сервер весы АВТО», параметрам регулировки средства измерений, а также измерительной информации, используется разграничение прав доступа с помощью пароля, а также опломбирование персонального компьютера.

Идентификационные данные ПО «Сервер весы АВТО» доступны для просмотра в пункте меню «О программе».

Уровень защиты программного обеспечения ПО «Сервер весы АВТО» — «высокий» по Р 50.2.077—2014.

Таблица 1 — Идентификационные данные программного обеспечения весоизмерительных приборов_

Таблица 2 — Идентификационные данные программного обеспечения весоизмерительных приборов_

Таблица 3 — Идентификационные данные «ПО «Сервер весы АВТО»

Технические характеристики

Таблица 4 — Основные метрологические характеристики

Таблица 6 — Метрологические характеристики при взвешивании ТС целиком в движении

Таблица 7 — Метрологические характеристики в режиме весов неавтоматического действия.

Однодиапазонные весы

Таблица 9 — Основные технические характеристики

Знак утверждения типа

наносят на маркировочную табличку, расположенную на ГПУ и/или на весоизмерительном приборе, а также на титульные листы эксплуатационной документации способом типографской печати.

Комплектность

Таблица 10 — Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.646—2015 «ГСИ. Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Методика поверки» для режима взвешивания в движении и/или ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов» для режима взвешивания неподвижной нагрузки (для модификаций с соответствующим режимом).

Основные средства поверки:

-    рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

-    контрольные транспортные средства по ГОСТ 8.646—2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 33242—2015 «Весы автоматические для взвешивания транспортных средств в движении и измерения нагрузки на оси. Общие требования и методы испытаний»

ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 4274-007-50062845-2018 «Весы автомобильные ВСА. Технические условия»
