| Номер в госреестре | 78194-20 |
| Наименование СИ | Дозиметры рентгеновского излучения |
| Обозначение типа СИ | DIAMENTOR M4 |
| Изготовитель | Компания "PTW-FREIBURG Physikalisch-Technische Werkstatten Dr. Pychlau GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры рентгеновского излучения DIAMENTOR M4 (далее по тексту - дозиметры) предназначены для измерений произведения поглощенной дозы в воздухе на площадь.
Принцип действия дозиметра основан на регистрации тока, возникающего в ионизационной камере за счет ионизации находящегося в ней воздуха рентгеновским излучением, который по кабелю поступает на вход электрометра, расположенного в блоке измерения дозы. Ионизационный ток интегрируется за время облучения. Значение получаемого при этом заряда пропорционально значению произведения поглощенной дозы в воздухе на площадь. Значение произведения дозы на площадь не зависит от места размещения ионизационной камеры, если сечение пучка рентгеновского излучения не превышает размеры чувствительной области ионизационной камеры.
Конструктивно дозиметр состоит из блока измерения дозы, ионизационной камеры и кабеля для соединения ионизационной камеры и блока измерения дозы. Одновременно к блоку измерения дозы может быть подключено две ионизационные камеры. На дисплей блока измерения дозы для каждой ионизационной камеры выводится значение произведения дозы в воздухе на площадь и время облучения.

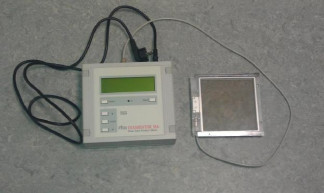

Общий вид дозиметра представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и обозначение места размещения наклеек приведена на рисунке 2.
Пломбирование Место для размещения наклейки (знака утверждения типа средства измерения)
Передняя панель Задняя панель
Рисунок 2 - Схема пломбирования и обозначение мест наклеек на блоке измерения дозы
Дозиметр работает под управлением программного обеспечения (далее - ПО) «Diamentor M4».
ПО является встроенным и выполняет следующие функции:
- тестирование работы блока измерения дозы;
- определение значения произведения дозы на площадь путем умножения значения заряда на коэффициент, устанавливаемый при градуировке дозиметра;
- вывод на дисплей результатов измерений.
Идентификационные данные (признаки) ПО указаны в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Diamentor M4» |
| Номер версии (идентификационный номер) ПО | 2.10 |
Идентификационное наименование ПО и номер версии ПО указываются на дисплее блока измерения дозы при каждом включении дозиметра. Изготовителем не предусмотрен иной способ идентификации ПО. Настройки встроенного ПО устанавливаются изготовителем и не могут быть изменены пользователем дозиметра.
Доступ к электронным элементам и микросхемам без нарушения пломб, нанесенных на корпус блока измерения дозы, исключен.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерения произведения поглощенной дозы в воздухе на площадь при анодном напряжении рентгеновского излучателя 100 кВ, сГр-см | от 1 до 9999 |
| Пределы допускаемой относительной погрешности измерений произведения поглощенной дозы в воздухе на площадь при анодном напряжении рентгеновского излучателя 100 кВ, % | ±(15+35/D*) |
| Диапазон анодных напряжений рентгеновского излучателя, кВ | от 30 до 200 |
| Энергетическая зависимость чувствительности относительно анодного напряжения 100 кВ, %, не более | ±25 |
| Неоднородность чувствительности по площади ионизационной камеры, %, не более | ±5 |
| Изменение показаний дозиметра, обусловленная токами утечки ионизационной камеры, сГр-см2 за 1 ч, не более | 1 |
| Время установления рабочего режима, мин, не более | 15 |
| * D - безразмерная величина, численно равная измеренному значению произведения дозы на площадь в сГр-см2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Питание дозиметра от сети переменного тока: | |
| - напряжение, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
| Потребляемая мощность, В • А, не более | 25 |
| Время непрерывной работы, ч, не менее | 8 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +20 до +30 |
| - относительная влажность при температуре окружающего воздуха | |
| +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,0 |
| Габаритные размеры, мм, не более: | |
| - ионизационная камера: | |
| длина | 217 |
| ширина | 210 |
| высота | 20 |
| - блок измерения дозы: | |
| длина | 225 |
| ширина | 205 |
| высота | 75 |
| Масса, кг, не более: | |
| - ионизационная камера | 0,3 |
| - блок измерения дозы | 2,0 |
| Время установления рабочего режима, мин, не более | 15 |
наносится на титульный лист руководства по эксплуатации в нижний правый угол типографским способом и методом шелкографии на пленочную этикетку, клеящуюся на блок измерения дозы.
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Дозиметр рентгеновского излучения в составе: | DIAMENTOR М4 | 1 шт. |
| блок измерения дозы | Т11024 | 1 шт. |
| ионизационная камера | ТА34028 | от 1 до 2 шт. |
| соединительный кабель | K3S | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 2410.0002-2019МП | 1 экз. |
| Свидетельство о поверке | - | 1 экз. |
осуществляется по документу 2410.0002-2019 МП «Дозиметры рентгеновского излучения DIAMENTOR М4. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 05.03.2019 г. Основные средства поверки:
- поверочная установка с рентгеновским аппаратом с напряжением на трубке не менее (100±5) кВ, рабочий эталон 2-го разряда по ГОСТ 8.070-2014, диапазон измерений поглощенной дозы в воздухе на площадь от 1,0 сГр-см2 до 104 сГр-см2, пределы допускаемой относительной погрешности ±6 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дозиметров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 8.070-2014 ГСИ. Государственная поверочная схема для средств измерений поглощенной дозы и мощности поглощенной дозы, эквивалента дозы и мощности эквивалента дозы фотонного и электронного излучений
Техническая документация изготовителя
