| Номер в госреестре | 78200-20 |
| Наименование СИ | Счетчики газа бытовые |
| Обозначение типа СИ | СГ-1 |
| Изготовитель | Акционерное общество «Научно-производственное объединение «Радиозавод имени А.С. Попова» (АО «НПО «Радиозавод им. А.С. Попова»), г. Омск |
| Год регистрации | 2020 |
| Срок свидетельства | 27.04.2025 |
| МПИ (интервал между поверками) | 12 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа бытовые СГ-1 (далее по тексту - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-2014, объема газовой фазы сжиженного углеводородного газа по ГОСТ 20448-2018 в газопроводе низкого давления.
Принцип действия счетчиков основан на преобразовании объема газа, прошедшего через счетчик, в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний и пневмоэлектропреобразователя.
Счетчики состоят из: датчика расхода (струйного генератора колебаний и пневмоэлектропреобразователя), блока электронного микропроцессорного с элементом питания, пластмассового кожуха.
Счетчики выпускаются в следующих модификациях: вариант 12 серии 01, 02, 05, 06, 07, которые отличаются значением минимального измеряемого объемного расхода газа, наличием импульсного выхода, видом отсчетного устройства, применяемыми комплектующими изделиями.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

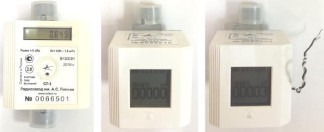

Счетчик газа бытовой СГ-1 вариант 12 серии 01 и 02 Счетчик газа бытовой СГ-1 вариант 12 серия 06 Счетчик газа бытовой СГ-1 вариант 12 серии 05 и 07
PuKBPrili l^r-
I (о? еиягси
I л-'. 3Qlflr
i @ it j™- ч ■Й CM
Родшаизд ш. A.c. Потйкч
wm nJtfD n.
№ QQ66501
V
а)
а) -
б) -в) -
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков СГ-1 вариант 12 серии 01 и 02
Программное обеспечение счетчиков (далее по тексту - ПО) по аппаратному обеспечению является встроенным. ПО хранится в энергонезависимой памяти блока электронного микропроцессорного и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.
Метрологически значимой частью ПО счетчиков являются модули «11201.txt», «1000.txt» и «11204.hex».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.
| Идентификационные данные (признаки) | Значение |
| Счетчик газа бытовой СГ-1 вариант 12 серия 01 | |
| Идентификационное наименование ПО | 11201.txt |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | B08E7F05 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
| Счетчик газа бытовой СГ-1 вариант 12 серия 02 | |
| Идентификационное наименование ПО | 1000.txt |
| Номер версии (идентификационный номер) ПО | 5.2 |
| Цифровой идентификатор ПО | 7FA4AC01 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
| Счетчик газа бытовой СГ-1 вариант 12 серии 05, 06, 07 | |
| Идентификационное наименование ПО | 11204.hex |
| Номер версии (идентификационный номер) ПО | 1.0.10 |
| Цифровой идентификатор ПО | 08266314 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Модификация | ||
| вариант 12 серии 01, 02 | 2 16 нт 0я а § ир ре ас в | вариант 12 серии 05, 07 | |
| Значение | |||
| Максимальный измеряемый объемный расход газа, Qmax, м3/ч | 1,60 | ||
| Минимальный измеряемый объемный расход газа, Qmin, м3/ч | 0,03 | 0,04 | |
| Пределы допускаемой основной относительной погрешности измерений объема газа, %, в диапазоне расходов: - от Qmin до 0,2-Qmax включ. - св. 0,2Qmax до Qmax | ,0 ,0 СП -н -н | ||
| Класс точности по ГОСТ 8.401-80 | 2,0 | ||
| Пределы допускаемой дополнительной погрешности измерений объема газа от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % | ±0,5 | ||
| Пределы допускаемой дополнительной погрешности измерений объема газа от воздействия акустического шума в диапазоне частот от 100 до 10000 Гц при уровне звукового давления до 90 дБ, % | ±0,5 | ||
| Вес импульса, м3/имп. | - | 0,01 | |
| Пределы допускаемой относительной погрешности преобразований измеренного объема газа в импульсы, % | ±0,5 | ||
| Цена деления отсчетного устройства, м3 | 0,001 | ||
| Емкость отсчетного устройства, м3 | 99999,999 | ||
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +15 до +25 80 84,0 до 106,7 | ||
| Модификация | |||
| Наименование характеристики | вариант 12 серии 01, 02 | 2 16 нт 0я а § ир ре ас в | вариант 12 серии 05, 07 |
| Значение | |||
| Диаметр условного прохода Ду, мм | 15 | ||
| Наибольшее избыточное рабочее давление, кПа | 10 | ||
| Допускаемая потеря давления при Qmax, кПа, не более | 2,45 | ||
| Напряжение питания (от встроенного элемента питания), В | 3,6 | ||
| Габаритные размеры, мм, не более: - высота | 75 | 78 | |
| - длина | 110 | 110 | |
| - ширина | 66 | 66 | |
| Масса, кг, не более | 0,8 | ||
| Условия эксплуатации: - температура окружающего воздуха, °С | от -10 до +40 | от -10 до +50 | |
| - относительная влажность воздуха, %, не более | 80 | 80 | |
| - атмосферное давление, кПа | от 84,0 до 106,7 | от 84,0 до 106,7 | |
| Средний срок службы, лет | 12 | ||
| Средняя наработка на отказ, ч | 106000 | ||
| Степень защиты по ГОСТ 14254-2015 | IP30 | ||
наносится на этикетку счетчиков, расположенную на корпусе, и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа СГ-1: - вариант 12 серия 01 - вариант 12 серия 02 - вариант 12 серия 05 - вариант 12 серия 06 - вариант 12 серия 07 | ЯТТТИУ 407279 011 ЯШИУ 407279 011-01 ЯШИУ.407279.018 ЯШИУ 407279 012-01 ЯШИУ 407279 018-01 | 1 шт. |
| Индивидуальная упаковка | — | 1 шт. |
| Паспорт: - вариант 12 серии 01, 02 - вариант 12 серии 05, 06, 07 | ЯШИУ 407369 001-12 01 ПС ЯШИУ 407369 001-12 04 ПС | 1 экз. |
| Руководство по эксплуатации: - вариант 12 серии 01, 02 - вариант 12 серии 05, 06, 07 | ЯТТТИУ 407369 001 РЭ ЯШИУ 407369 001-12 04 РЭ | 1 экз.* |
| Методика поверки | ОЦСМ 080196-2019 | 1 экз.* |
| * - поставляется по отдельному договору только эксплуатирующим организациям. | ||
осуществляется по документу ОЦСМ 080196-2019 МП «ГСИ. Счетчики газа бытовые СГ-1. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 01.11.2019 г.
Основное средство поверки: рабочий эталон 1-го разряда по ГПС, утвержденной приказом Росстандарта от 29.12.2018 г. № 2825 (установка поверочная УПС-1, рег. №43711-10).
Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа ЯШИУ.407369.001 ТУ Счетчик газа бытовой СГ-1. Технические условия
