Государственный реестр средств измерений

Рабочий эталон единицы длины волны для волоконно-оптических систем передачи РЭДВ, 78204-20

78204-20
Рабочий эталон единицы длины волны для волоконно-оптических систем передачи РЭДВ (далее по тексту - эталон) предназначен для воспроизведения и передачи единицы длины волны оптического излучения, калибровки и поверки анализаторов оптического спектра по шкалам длин волн и мощности, используемых для контроля работы волоконно-оптических систем передачи информации (ВОСП) со спектральным уплотнением.
Карточка СИ
Номер в госреестре 78204-20
Наименование СИ Рабочий эталон единицы длины волны для волоконно-оптических систем передачи
Обозначение типа СИ РЭДВ
Изготовитель ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва
Год регистрации 2020
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Рабочий эталон единицы длины волны для волоконно-оптических систем передачи РЭДВ (далее по тексту - эталон) предназначен для воспроизведения и передачи единицы длины волны оптического излучения, калибровки и поверки анализаторов оптического спектра по шкалам длин волн и мощности, используемых для контроля работы волоконно-оптических систем передачи информации (ВОСП) со спектральным уплотнением.

Описание

Принцип действия эталона основан на воспроизведении единицы длины волны с

12 12    13

помощью узких резонансных линий поглощения газов HF, H CN, CO и CO.

В состав эталона входят лазерные источники излучения и источники излучения на основе суперлюминесцентного диода (СЛД) и четырех газонаполненных кювет с газами HF, H12CN, 12CO и 13CO.

Поверка и калибровка анализаторов оптического спектра при помощи эталона осуществляется по шкале длин волны по линиям поглощения газов, а по шкале оптической мощности - с помощью опорных лазерных источников с длинами волн в 1310 и 1550 нм.

Конструктивно эталон выполнен в алюминиевом корпусе настольно-переносного типа. Эталон оборудован оптическими разъемами типа FC/АРС для соединения с поверяемым средством измерения.

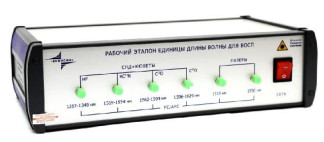

Общий вид эталона, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон воспроизводимых длин волн линий поглощения, нм, для:

-    HF

-    h12cn

-    12CO

-    13CO

от 1257 до1340 от 1519 до 1554 от 1562 до 1594 от 1596 до 1629

Пределы допускаемой относительной погрешности определения длин волн линий поглощения, не более

±5 10-6

Уровень средней мощности оптического излучения на выходе кювет, не менее, мкВт

50

Длины волн лазерных источников излучения (через час после

1310 ± 5

включения) и их допускаемые отклонения, нм

1550 ± 5

Уровень средней мощности излучения лазерных источников, не менее, дБм, для:

-    1310 нм

-    1550 нм

0

5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220 ± 22

- частота переменного тока, Гц

50 ± 0,5

Габаритные размеры, мм, не более:

- высота

475

- ширина

250

- длина

110

Масса, кг, не более

3

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, не более, %

80

- атмосферное давление, кПа

от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации печатным способом и в виде наклейки на переднюю панель корпуса эталона.

Комплектность

Таблица 3- Комплектность средства измерений

Наименование

Обозначение

Количество

Рабочий эталон единицы длины волны для волоконнооптических систем передачи РЭДВ

-

1 шт.

Сетевой кабель

-

1 шт.

Наименование

Обозначение

Количество

Соединительный оптический кабель FC/PC - FC/APC

-

1 шт.

Кейс

-

1 шт.

Руководство по эксплуатации

КВФШ.201111.020 РЭ

1 экз.

Методика поверки

МП 015.Ф3-20

1 экз.

Поверка

осуществляется по документу МП 015.Ф3-20 «Рабочий эталон единицы длины волны для волоконно-оптических систем передачи РЭДВ. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 12 февраля 2020 года.

Основные средства поверки:

-    Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации (ГЭТ 170-2011) по приказу Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»

-    рабочий эталон единицы средней мощности оптического излучения в волоконно-

11 2

оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по приказу Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконнооптических систем связи и передачи информации».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого эталона с требуемой точностью.

Знак поверки наносится на боковую панель корпуса эталона.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к рабочему эталону единицы длины волны для волоконно-оптических систем связи и передачи информации РЭДВ

Приказ Росстандарта от 05.12.2019 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»

Приказ Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. № 184 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации.

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 05.11.2024
