| Номер в госреестре | 78218-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 110-57 |
| Изготовитель | МНПО "Электрозавод", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 110-57 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения - однофазные, с заземляемой нейтралью.
Трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы напряжения НКФ 110-57 состоят из блока, состоящего из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслораширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.

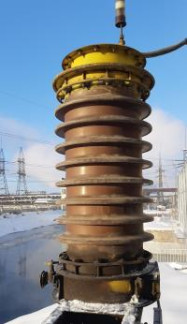

Общий вид трансформаторов напряжения НКФ 110-57 представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Классы точности основных вторичных обмоток* | 0,5; 1; 3 |
| Классы точности дополнительной вторичной обмотки* | 3 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 400;600; 1200 |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 1200 |
| Предельная мощность, В-А | 2000 |
| Номинальная частота напряжения сети, Гц | 50 |
| * Пределы допускаемых относительной и абсолютной погрешностей трансформаторов для соответствующих классов точности в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2. | |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов_
| Класс точности | Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
| 0,5 | ±0,5 | ±20 |
| 1 | ±1,0 | ±40 |
| 3 | ±3,0 | не нормируют |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 790x710x1660 |
| Масса, кг, не более | 610 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У1 (от -45 до +40) |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 1003667, 1003703, 1003733, 1036137, 1036155, 1036148, 1059364, 1061992, 1061993) | НКФ 110-57 | 9 шт. |
| Трансформатор напряжения НКФ 110-57. Паспорт | - | 9 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-200э (регистрационный номер в Федеральном информационном фонде 54883-13);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т1» (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазины нагрузок MP 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ 110-57
