Трансформаторы тока ТВГ-110 УХЛ2, 78223-20

78223-20
Трансформаторы тока ТВГ-110 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78223-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТВГ-110 УХЛ2
Изготовитель ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург
Год регистрации 2020
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТВГ-110 УХЛ2 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.

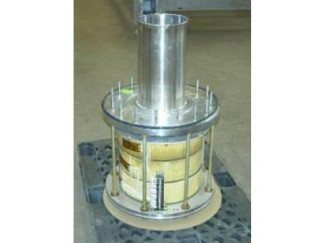

Общий вид средства измерений приведен на рисунке 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для заводских номеров

А 2617-9, А 2616-9, А 2615-9, А 2492-9, А 1713-9, А 2491-9, А 1449-9, А 1450-9, А 1448-9, А 1435-9, А 1434-9, А 1433-9, А 1712-9, А 2490-9, А 1714-9, А 1744-9, А 1743-9, А 1742-9, А 1424-9, А 1425-9, А 1426-9, А 1507-9, А 1524-9, А 1506-9

Номинальное напряжение, кВ

110

Номинальный первичный ток 11ном, А

2000

Номинальный вторичный ток 12ном, А

1

Номинальная частота Гном, Гц

50

Класс точности вторичных обмоток для измерений и учета

0,2S

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +55

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТВГ-110 УХЛ2

24 шт.

Паспорт

ТВГ-110 УХЛ2

24 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);

-    прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);

-    магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока ТВГ-110 УХЛ2

Зарегистрировано поверок 21
Поверителей 1
Актуальность данных 16.09.2024
78223-20
Номер в ГРСИ РФ:
78223-20
Производитель / заявитель:
ЗАО "Энергомаш (Екатеринбург) - Уралэлектротяжмаш", г.Екатеринбург
Год регистрации:
2020
