| Номер в госреестре | 78225-20 |
| Наименование СИ | Магазины сопротивлений |
| Обозначение типа СИ | МС-Б |
| Изготовитель | ФБУ "Омский ЦСМ", г.Омск |
| Год регистрации | 2020 |
| Срок свидетельства | 25.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины сопротивлений МС-Б (далее по тексту - магазины) предназначены для воспроизведений электрического сопротивления при проведении работ по контролю технического состояния электрохирургических устройств.
Принцип действия магазинов основан на воспроизведении электрического сопротивления с помощью резистивных элементов.

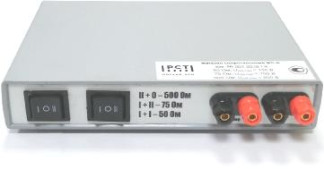

Магазины состоят из набора сопротивлений, составленных из устойчивых к импульсным нагрузкам безиндуктивных резисторов. Все элементы магазинов помещены в корпус. Включение заданной величины осуществляется с помощью переключателей. На лицевой панели расположены разъемы для подключения контролируемого электрохирургического устройства и разъемы для подключения вольтметра переменного тока. Общий вид магазинов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Воспроизводимые значения электрического сопротивления переменному току в диапазоне частот от 20 Гц до 1 МГц, Ом | 50; 75; 500 |
| Пределы допускаемой относительной погрешности воспроизведения электрического сопротивления переменному току, %, в диапазоне частот: - от 20 Гц до 500 кГц включ. - св. 500 кГц до 1 МГц | ±5 ±10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| СКЗ рабочего напряжения переменного тока, В, не более: - 50; 75 Ом - 500 Ом | 150 500 |
| Габаритные размеры, мм, не более: - высота - длина - ширина | 40 225 165 |
| Масса, кг, не более | 0,7 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +15 до +25 80 от 84,0 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 1000 |
| Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом) | IP40 |
наносится на корпус магазинов в виде наклейки и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Магазин сопротивлений МС-Б | — | 1 шт. |
| Упаковка индивидуальная | — | 1 шт. |
| Паспорт | ОЦСМ.411642.001 ПС | 1 экз. |
| Методика поверки | ОЦСМ 090196-2020 МП | 1 экз. |
осуществляется по документу ОЦСМ 090196-2020 МП «ГСИ. Магазины сопротивлений МС-Б. Методика поверки», утвержденному ФБУ «Омский ЦСМ» 28.02.2020 г.
Основное средство поверки - анализатор компонентов прецизионный WK6440B (рег. №33772-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится:
- в паспорт и на магазин в соответствии с рисунком 2 при первичной поверке;
- на свидетельство о поверке и на магазин в соответствии с рисунком 2 при периодической поверке.
приведены в эксплуатационном документе.
ОЦСМ.411642.001 ТУ Магазины сопротивлений МС-Б. Технические условия
