| Номер в госреестре | 78227-20 |
| Наименование СИ | Источники напряжения постоянного тока |
| Обозначение типа СИ | МОН8П |
| Изготовитель | ООО "VXI-Системы", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 25.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники напряжения постоянного тока МОН8П (далее - МОН8П) предназначены для воспроизведений напряжения постоянного тока по восьми гальванически развязанным друг от друга и от корпуса каналам.
Принцип действия МОН8П основан на воспроизведении напряжения постоянного тока. Напряжение постоянного тока, формируемое высокостабильным источником опорного сигнала, усиливается по току и поступает на выходной соединитель источника постоянного тока.
Конструктивно МОН8П выполнены в виде мезонинов, устанавливаемых на носители мезонинов (модуль НМ, устройство MezaBOX или аналогичный носитель мезонинов стандартов VXI, LXI или AXIe), и представляют собой лицевую панель с прикрепленной к ней печатной платой. На лицевой панели мезонина установлен соединитель типа MDR 10226-55G3JL для подключения объекта измерений, а на печатной плате соединитель типа ESQT-150, обеспечивающий электропитание мезонина и обмен данными между ним и носителем мезонинов.

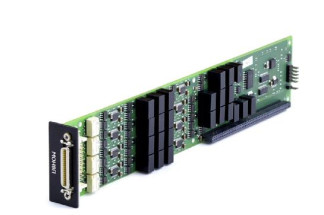

Внешний вид источника напряжения постоянного тока МОН8П представлен на рисунке 1.
Внешний вид носителя мезонинов с установленным МОН8П представлен на рисунках 2 и 3.
Общий вид схемы пломбировки от несанкционированного доступа приведен на рисунке 4.
Источники напряжения постоянного тока МОН8П работают под управлением программного обеспечения (далее - ПО), которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций unmop_math.dll.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | unmop_math.dll |
| Номер версии ПО (идентификационный код) | не ниже 1.0 |
| Цифровой идентификатор ПО | 055107E0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведений напряжения постоянного тока, В | от -10 до 10 |
| Дискретность воспроизведения напряжения постоянного тока, мВ | 0,1 |
| Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, мВ: - для поддиапазонов от -10 до -1 В включ.; св. 1 до 10 В - для поддиапазона св. -1 до 1 В включ. | ±0,6 ±0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока вызванной отклонением температуры окружающей среды от нормальных условий в диапазоне рабочих температур, мВ: - для поддиапазонов от -10 до -1 В включ.; св. 1 до 10 В - для поддиапазона св. -1 до 1 В включ. | ±0,02-T1) ±0,01 •T |
| Количество каналов | 8 |
| Примечание: 1) Т - отклонение температуры окружающей среды от значения +18 °С (для интервала температур от +5 до +18 °С не включ.) или от значения 22 °С (для интервала температур св. +22 до +40 °С) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | , r + 4250 1? + Q,6G 1?+0,Э6 |
| Сила тока потребления по цепи «5 В», А, не более: - динамическое значение | 0,6 |
| - пиковое значение | 0,8 |
| Сила тока потребления по цепи «12 В», А, не более: - динамическое значение | 0,4 |
| - пиковое значение | 0,4 |
| Сила тока потребления по цепи «минус 12 В», А, не более: - динамическое значение | 0,4 |
| - пиковое значение | 0,4 |
| Потребляемая мощность, Вт, не более | 12,6 |
| Наименование характеристики | Значение |
| Сопротивление изоляции гальванической развязки, МОм, не менее | 20 |
| Электрическая прочность изоляции испытательным напряжением в течение 1 минуты, В, не менее | 200 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 270 х 50,8 х 22 |
| Масса, кг, не более | 0,16 |
| Нормальные условия воспроизведений: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа | от +5 до +40 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Источник напряжения постоянного тока МОН8П | ФТКС.468266.074 | 1 шт. |
| Комплект ПО модулей «Информтест» | ФТКС.85001-01 | 1 экз.* |
| Источник напряжения постоянного тока МОН8П. Руководство по эксплуатации | ФТКС.468266.074РЭ | 1 экз. |
| Источник напряжения постоянного тока МОН8П. Паспорт | ФТКС.468266.074ПС | 1 экз. |
| Управляющая панель инструмента МОП. Руководство оператора | ФТКС.65074-01 34 01 | 1 экз. |
| Драйвер МОП Руководство системного программиста | ФТКС.75074-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей «Информтест» | ФТКС.85001-01 90ОП1 | 1 экз.* |
| Кабель ТТТТТТВЭ | ФТКС.685621.531 | 1 шт.* |
| Кабель Т МОН8П | ФТКС.685622.205 | 1 шт.* |
| Монтажный комплект 1 | - | 1 шт.* |
| Монтажный комплект 2 | - | 1 шт.* |
| * В соответствии с заказом | ||
осуществляется в соответствии с разделом 5 «Методика поверки» документа ФТКС.468266.074РЭ «Источник напряжения постоянного тока МОН8П. Руководство по эксплуатации», утвержденным ООО «ИЦРМ» 21 февраля 2020 г.
Основное средство поверки:
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых источников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт в виде наклейки или оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52070-2003 Интерфейс магистральный последовательный системы электронных модулей. Общие требования
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ФТКС.468266.074ТУ Источник напряжения постоянного тока МОН8П. Технические условия
