| Номер в госреестре | 78233-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 I, ТФНД-220 IV |
| Изготовитель | ПО "Запорожтрансформатор", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 I, ТФНД-220 IV (далее по тексту - трансформаторы тока), изготовленные в период с 1964 по 1975 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Внешний вид трансформаторов тока представляет собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы тока выпущены в следующих модификациях ТФНД-220 I, ТФНД-220 IV, которые отличаются друг от друга значением номинального первичного и вторичного тока.

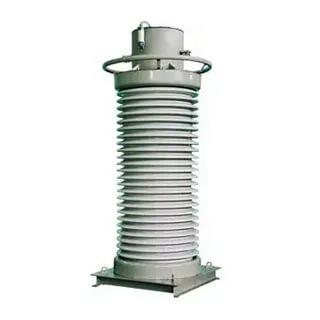

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики трансформаторов тока ТФНД-220 I
| Наименование характеристики | Значение для заводских номеров | |
| 172, 92, 58, 106 | 1154, 1155, 1186 | |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток 11ном, А | 1200 | 1200 |
| Номинальный вторичный ток 12ном, А | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТФНД-220 IV
| Наименование характеристики | Значение для заводских номеров | |||
| 2634, 2679, 2690 | 85, 91, 143, 2216, 2214, 2225 | 51, 1373, 207, 1372, 1078 | 1772 | |
| Номинальное напряжение, кВ | 220 | 220 | 220 | 220 |
| Номинальный первичный ток !1ном, А | 2000 | 1000 | 1000 | 600 |
| Номинальный вторичный ток !2ном, А | 1 | 5 | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220 I | 7 шт. |
| Трансформатор тока | ТФНД-220 IV | 15 шт. |
| Паспорт | ТФНД-220 I | 7 экз. |
| Паспорт | ТФНД-220 IV | 15 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФНД-220 I, ТФНД-220 IV
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 24 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
