| Номер в госреестре | 78238-20 |
| Наименование СИ | Газоанализаторы стационарные фотоионизационные |
| Обозначение типа СИ | RAEGuard 2 PID мод. FGM-2001 |
| Изготовитель | "Honeywell Analytics Ltd.", Великобритания; Производственная площадка: Фирма "RAE Systems (Shanghai) Inc.", Китай |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001 (далее - газоанализаторы) предназначены для измерений объемной доли вредных газов (1,4-дихлоргексафторбутена-2,трифторхлорэтилена, 1,3-гексафторбутадиена) в воздухе.
Газоанализаторы стационарные фотоионизационные RAEGuard 2 PID модели FGM-2001 являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов фотоионизационный, основанный на измерении электрического тока, вызванного ионизацией молекул определяемых компонентов фотонами, излучаемыми источником вакуумного ультрафиолетового излучения (лампа с энергией ионизации 10,6 эВ).
Отбор пробы принудительный, за счет встроенного побудителя расхода (мембранный
насос).
Конструктивно газоанализаторы выполнены одноблочными в окрашенном корпусе из нержавеющей стали марки 316L. На лицевой панели газоанализатора находятся светодиодный индикатор STATUS, жидкокристаллические дисплей с подсветкой и бесконтактные кнопки управления «+», «mode» и «-». Крышка корпуса имеет смотровое стеклянное окно, соединение с корпусом резьбовое. Доступ к органам управления газоанализатора возможен с помощью магнитного инструмента без открывания крышки корпуса. В верхней части корпуса расположены резьбовые отверстия (3/4” NPT с наружной резьбой) для кабельных вводов информационных линий и линий питания, в нижней части корпуса располагается измерительный преобразователь DigiPID.
Газоанализаторы имеют возможность настройки времени одного цикла измерений (в диапазоне от 10 до 300 с) и соотношения (в процентном выражении) времени работы мембранного насоса в цикле измерений к общему времени цикла (в диапазоне от 50 до 100 %).
Циклический режим работы насоса прерывается (насос переходит в непрерывный режим работы) в случае превышения измеренного значения содержания определяемого компонента установленного нижнего значения порога срабатывания сигнализации.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- меню пользователя;
- информации о срабатывании сигнализации;
- служебной информации.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного жидкокристаллического дисплея;
- светодиодная индикация о превышении заданных пороговых уровней;
- программируемые (три уровня срабатывания сигнализации) реле типа «сухой контакт» (до 30 В, 2 А);
- унифицированный аналоговый выходной сигнал постоянного тока (в диапазоне от 4 до 20 мА), соответствующий диапазону показаний газоанализаторов (от 0 до 100 млн-1);
- цифровой выходной сигнал RS-485, протокол ModBus.

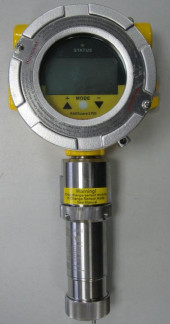

Общий вид газоанализаторов стационарных фотоионизационных RAEGuard 2 PID модели FGM-2001 представлен на рисунке 1. Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для измерений содержания определяемых компонентов.
Основные функции встроенного программного обеспечения:
- прием и обработка измерительной информации от первичного измерительного преобразователя;
- индикацию результатов измерений на встроенном жидкокристаллическом дисплее;
- проведение градуировки газоанализаторов;
- самодиагностику аппаратной части газоанализатора.
В встроенном программном обеспечении реализованы следующие основные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного измерительного преобразователя;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
3) непрерывная самодиагностика аппаратной части сигнализаторов;
4) выдача информации по цифровому каналу связи RS-485.
Уровень защиты встроенного программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RAEGuard 2 PID firmware |
| Номер версии (идентификационный номер) ПО | V2.00 |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора, зав. № D0370011U3_
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазоны измерений объемной доли определяемого компонента, -1 млн | Пределы допу ной пог | гскаемой основ-решности |
| приведенной, % | относительной, % | |||
| 1,4-дихлоргексафторбутен-2 (C4Cl2F6) | от 0 до 100 | от 0 до 5 включ. | ±25 | - |
| св. 5 до 10 | - | ±25 | ||
| Примечания: 1) Пределы допускаемой основной погрешности нормированы для нормальных условиях эксплуатации и только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоиони-зационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций; 2) Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность. | ||||
Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370006U5, D0370005U3, D0370028W6, D0370003U5, D0370002U5, D0370007U3, D0370005U5, D0370009U5, D0370009U3, D0370008U3, D0370008U5
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазоны измерений объемной доли определяемого компонента, -1 млн | Пределы допу ной пог | гскаемой основ-решности |
| приведенной, % | относительной, % | |||
| Трифторхлорэтилен (C2F3CI) | от 0 до 100 | от 0 до 5 включ. | ±25 | - |
| св. 5 до 10 | - | ±25 | ||
| Примечания: 1) Пределы допускаемой основной погрешности нормированы для нормальных условиях эксплуатации и только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоиони-зационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций; 2) Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность. | ||||
Таблица 4 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, зав. №№ D0370010U3, D0370007V2, D0370033W6, D0370015V2, D0370041W6, D0370011V2, D0370004U5_
| Определяемый компонент | Диапазон показаний объемной доли определяемого компонента, -1 млн | Диапазоны измерений объемной доли определяемого компонента, -1 млн | Пределы допу ной пог | скаемой основ-решности |
| приведенной, % | относительной, % | |||
| 1,3-гексафторбутадиен (C4F6) | от 0 до 100 | от 0 до 5 включ. | ±25 | - |
| св. 5 до 10 | - | ±25 | ||
| Примечания: 1) Пределы допускаемой основной погрешности нормированы для нормальных условиях эксплуатации и только для сред, содержащих один определяемый компонент. При наличии в анализируемой среде нескольких компонентов, к которым имеется чувствительность фотоиони-зационного детектора, газоанализаторы могут быть использованы только для оценки общей загазованности и контроля аварийных ситуаций; 2) Нормирующее значение приведенной погрешности - разность между верхним и нижним пределами диапазона измерений в котором нормирована приведенная погрешность. | ||||
Таблица 5 - Метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности | 0,5 |
| Время прогрева газоанализаторов, мин, не более | 10 |
| Предел допускаемого времени установления выходного сигнала по уровню 0,9 (Т0,9д)1) | 30 |
| Предел допускаемого изменения выходного сигнала газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора, вызванной изменением температуры окружающей среды на каждые 10°С, равны, в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности газоанализатора при изменении атмосферного давления на каждые 3,3 кПа, в долях от пределов допускаемой основной приведенной погрешности | ±0,5 |
| Нормальные условия измерений: »-» о/"ч - диапазон температуры окружающей среды, С - диапазон относительной влажности окружающей среды, %; - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 97,3 до 105,3 |
| 1) без учета цикличности включения встроенного насоса (цикличность настраивается пользователем в диапазоне от 10 до 300 с) | |
| Наименование характеристики | Значение |
| Электрическое питание газоанализаторов осуществляется постоянным током в диапазоне напряжений, В | от 10 до 28 |
| Электрическая мощность, потребляемая газоанализатором, Вт, не более | 5 |
| Габаритные размеры газоанализатора, мм не более: - длина - ширина - высота | 257 201 107 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: 0/"ч - диапазон температуры окружающей и анализируемой сред, C - относительная влажность при температуре +25 oC, % - диапазон атмосферного давления, кПа | от -20 до +55 от 0 до 95 от 90 до 110 |
| Степень защиты газоанализаторов от попадания внутрь корпуса пыли и воды по ГОСТ 14254 - 2015 | IP65 |
| Средний срок службы, лет1) | 10 |
| Средняя наработка на отказ, ч | 40000 |
| Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, ГОСТ 31610.26-2012, маркировка взрывозащиты: - газоанализатор RAEGuard 2 PID - датчик DigiPID (DS-10x) | 1 Ex d [ia Ga] IIC T4 Gb X 0Ex ia IIC T4 Ga X |
| 1) Без учета срока службы лампы фотоионизационного детектора (2 | года). |
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, расположенную на корпусе газоанализаторов.
Таблица 7 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный фотоиониза-ционный RAEGuard 2 PID | FGM-2001 | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Комплект ЗИП | - | 1 компл |
| Методика поверки | МП 242-2340-2019 | 1 экз. |
осуществляется по документу МП 242-2340-2019 «ГСИ. Газоанализаторы стационарные фото-ионизационные RAEGuard 2 PID модели FGM-2001. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 14 октября 2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с приказом Росстандарта от 14.12.2018 г. № 2664 генератор газовых смесей ГГС, исполнений ГГС-Р, ГГС-К (рег. № 62151-15);
- стандартные образцы состава газовые смеси 1,4-дихлоргексафторбутен-2 - азот (ГСО 11258-2018), трифторхлорэтилен - азот (ГСО 11257-2018), 1,3-гексафторбутадиен - азот (ГСО 10550-2014), изобутилен - воздух (ГСО 10539-2014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых сигнализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Honeywell Analytics Ltd», Великобритания
