| Номер в госреестре | 78239-20 |
| Наименование СИ | Система сбора, обработки информации и управления трубопоршневой поверочной установки "СОИ ТПУ" |
| Изготовитель | АО "Транснефть - Верхняя Волга", г.Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система сбора, обработки информации и управления трубопоршневой поверочной установки «СОИ ТПУ» (далее по тексту - СОИ ТПУ) предназначена для: измерения силы постоянного тока и количества импульсов от первичных преобразователей (датчиков), для обеспечения контроля состояния и управления технологическим оборудованием ТПУ, сбора, обработки, регистрации, архивирования, документирования и отображения информации о работе технологического оборудования ТПУ, информационного обмена со смежными системами автоматизации.
Принцип действия СОИ ТПУ основан на измерении электрических сигналов, поступающих от измерительных преобразователей через барьеры искробезопасности на входные модули СОИ ТПУ. Измеренные значения преобразуются в значения величин, которые используются для вычисления объёма нефти и нефтепродуктов.
СОИ ТПУ построена на основе комплекса измерительно-вычислительного ТН-01 (далее по тексту - ИВК) (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - регистрационный) № 67527-17) и периферийной станции программируемого логического контроллера (далее по тексту - ПЛК), выполненных по блочно-модульному принципу на базе ПЛК REGUL R500 (регистрационный № 63776-16), преобразователей измерительных ACT20 (регистрационный № 50677-12), барьеров искрозащиты серии Z (регистрационный № 22152-07), монитора.
ИВК и периферийная станция ПЛК конструктивно представляют собой запираемые шкаф ИВК и шкаф ПЛК соответственно.
СОИ ТПУ выполняет следующие основные функции:
- измерение силы постоянного тока;
- измерение количества импульсов;
- передача обработанной информации по каналам связи на верхний уровень;
- автоматическое управление технологическим оборудованием по заданным алгоритмам;
- автоматическая защита и блокировка управления технологическим оборудованием;
- формирование управляющих воздействий на исполнительные механизмы и устройства;
- формирование визуальной сигнализации при отклонении параметров режима работы оборудования от нормативных значений, при изменении состояния оборудования или срабатывании защит;
- отображение состояния, параметров функционирования оборудования и режима работы оборудования на мониторе, установленном в двери шкафа системы автоматизации и на мониторе, установленном в диспетчерской с помощью мнемосхем, использующих стандартные мнемосимволы;
- формирование журнала аварийных и технологических событий.

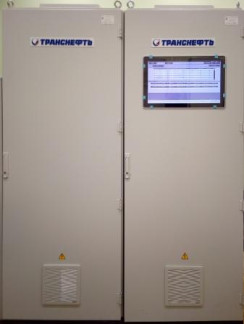

Внешний вид СОИ ТПУ приведен на рисунке 1.
Пломбировка СОИ ТПУ осуществляется нанесением знака поверки на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенную через существующие технологические отверстия в монтажной плате шкафа ИВК и проведенную вокруг контроллера программируемого логического REGUL R500 как показано на рисунке 2.
СОИ ТПУ имеет программное обеспечение (далее по тексту - ПО), реализованное в ИВК и ПЛК.
ПО ПЛК не относится к метрологически значимой части ПО СОИ ТПУ и предназначено для контроля и управления технологическими процессами.
Таблица 1 - Идентификационные данные ПО ИВК
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AnalogConverter. app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | d1d130e5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | PP 78xx.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.20 |
| Цифровой идентификатор ПО | 6aa13875 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | Sarasota.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.18 |
| Цифровой идентификатор ПО | 1994df0b |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | SIKNCalc.app |
| Номер версии (идентификационный номер) ПО | 1.2.2.1 |
| Цифровой идентификатор ПО | 6ae1b72f |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI1974.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.11 |
| Цифровой идентификатор ПО | 4bc442dc |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI2816.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.5 |
| Цифровой идентификатор ПО | c5136609 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3151.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c25888d2 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3155.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | 8da9f5c4 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MI3189.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | 41986ac5 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3233.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.28 |
| Цифровой идентификатор ПО | 58049d20 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3265.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.3 |
| Цифровой идентификатор ПО | 29c26fcf |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3266.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.6 |
| Цифровой идентификатор ПО | 4c134dd0 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3267.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.5 |
| Цифровой идентификатор ПО | 5e6ec20d |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3287.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.4 |
| Цифровой идентификатор ПО | 86fff286 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3312.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.30 |
| Цифровой идентификатор ПО | f3578252 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3380.app |
| Номер версии (идентификационный номер) ПО | 1.6.1.12 |
| Цифровой идентификатор ПО | e2edee82 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | KMH PP.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.17 |
| Цифровой идентификатор ПО | 5b181d66 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | KMH PP AREOM.app |
| Номер версии (идентификационный номер) ПО | 1.3.3.1 |
| Цифровой идентификатор ПО | 62b3744e |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3272.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.50 |
| Цифровой идентификатор ПО | 4ecfdc10 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | KMH MPR MPR.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.4 |
| Цифровой идентификатор ПО | 82dd84f8 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3288.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.14 |
| Цифровой идентификатор ПО | c14a276b |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | KMH PV.app |
| Номер версии (идентификационный номер) ПО | 1.1.2.1 |
| Цифровой идентификатор ПО | adde66ed |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | KMH PW.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.2 |
| Цифровой идентификатор ПО | 2a3adf03 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI2974.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.21 |
| Цифровой идентификатор ПО | c73ae7b9 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | MI3234.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.34 |
| Цифровой идентификатор ПО | df6e758c |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
| Идентификационное наименование ПО | GOSTR8908.app |
| Номер версии (идентификационный номер) ПО | 1.1.1.33 |
| Цифровой идентификатор ПО | 37cc413a |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
СОИ ТПУ обеспечивает защиту от несанкционированного доступа к ПО. Защита реализуется при помощи многоуровневой системы паролей и механической защитой контроллера программируемого логического REGUL R500 (опломбирование).
Уровень защиты метрологически значимой части программного обеспечения комплекса измерительно-вычислительного СОИ ТПУ «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Диапазон частоты следования частотно-импульсного сигнала, Гц | от 1 до 10000 |
| Пределы допускаемой абсолютной погрешности при измерении силы постоянного тока (включая барьеры искробезопасности), мА | ±0,01 |
| Пределы допускаемой относительной погрешности при измерении количества импульсов, % | ±0,005 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входов для подключения первичных преобразователей - аналоговый сигнал постоянного тока от 4 до 20 мА, шт. - частотно-импульсный сигнал с частотой от 1 до 10000 Гц, шт. - сигнал типа «сухой контакт» (детекторы трубопоршневой поверочной установки), шт. | 8 9 12 |
| Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц | 220±10 50±1 |
| Потребляемая мощность, кВт, не более: | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +35 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 50000 |
наносится на маркировочную табличку, закрепленную на внутренней стороне двери каждого шкафа, с помощью специализированного струйного принтера с термическим закреплением печати, и на нижнюю часть титульных листов руководства по эксплуатации и паспорта по центру типографским способом.
| Таблица 4- Комплектность контроллеров | ||
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система сбора, обработки информации и управления трубопоршневой поверочной установки «СОИ ТПУ», зав. № 19-040.004 | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Формуляр | - | 1 экз. |
| Методика поверки | НА.ГНМЦ.0393-19 МП | 1 экз. |
осуществляется по документу НА.ГНМЦ.0393-19 МП «Инструкция. ГСИ. Система сбора, обработки информации и управления трубопоршневой поверочной установки «СОИ ТПУ». Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 14.11.2019 г.
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока, утвержденной приказом Росстандарта от 1.10.2018г. № 2091, калибраторы постоянного тока с пределом допускаемой абсолютной погрешности ±3 мкА;
- рабочий эталон 4-го разряда в соответствии с Государственной поверочной схемой для средств измерения времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 г. № 1621, генераторы сигналов пределом допускаемой абсолютной погрешностью при формировании количества импульсов ±1 имп.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы сбора, обработки информации и управления трубопоршневой поверочной установки «СОИ ТПУ».
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к системе сбора, обработки информации и управления трубопоршневой поверочной установки «СОИ ТПУ»
Приказ Росстандарта от 1.10.2018г. № 2091 Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А
Приказ Росстандарта от 31.07.2018г. № 1621 Об утверждении Государственной поверочной схемы для средств измерения времени и частоты
