| Номер в госреестре | 78243-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-10000, РВС-20000 |
| Изготовитель | ОАО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-10000, РВС-20000 предназначены для измерений объема нефти и нефтепродуктов, а также их приема, хранения и отпуска.
Тип резервуаров - вертикальные стальные цилиндрические со стационарной крышей без
3 3
понтона, номинальной вместимостью 10000 м , 20000 м .
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и стационарной крышей без понтона.
Заполнение и опорожнение резервуаров осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
На боковой стенке резервуаров предусмотрены люки-лазы для обслуживания резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-10000 зав.№ 7, РВС-20000 зав.№ 106, 107 расположены на территории АО «Транснефть-Дружба» Мичуринское РУ ЛПДС «Никольское-1», 393740, Тамбовская область, Мичуринский район, село Новоникольское, ул. Кирова, д. 10.

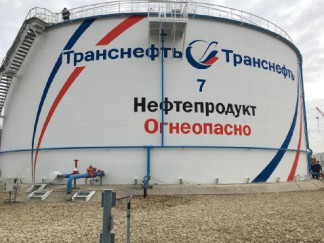

Общий вид резервуара стального вертикального цилиндрического РВС-10000 зав.№ 7 представлен на рисунке 1.
Общий вид резервуаров стальных вертикальных цилиндрических РВС-20000 № 106, 107 представлен на рисунке 2.
б)
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-10000, РВС-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Тип резервуара | РВС-10000 | РВС-20000 | РВС-20000 |
| Заводской номер | 7 | 106 | 107 |
| Номинальная вместимость, м3 | 10000 | 20000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,10 | ||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | ||
| Тип резервуара | РВС-10000 | РВС-20000 | РВС-20000 |
| Заводской номер | 7 | 106 | 107 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -50 до +50 | ||
| - атмосферное давление, кПа | от 84,0 до 106,7 | ||
| - средний срок службы, лет | 30 | ||
наносится на титульный лист паспорта типографическим способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 1 шт. |
| Резервуар стальной вертикальный цилиндрический | РВС-20000 | 2 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- нивелир оптический В30А (регистрационный номер 67025-17);
- рейка нивелирная телескопическая VEGA TS4M (регистрационный номер 34005-07);
- рулетка измерительная металлическая TS20/2 (регистрационный номер 22003-01);
- рулетка измерительная металлическая Fisco, мод. TS50/2 (регистрационный номер 67910-17);
- рулетка измерительная металлическая с грузом РНГ, мод. Р20Н2Г (регистрационный номер 60606-15);
- толщиномер ультразвуковой «Булат 2» с диапазоном измерений 0,6-100 мм (регистрационный номер 46426-11);
- линейка измерительная металлическая 0-500 мм (регистрационный номер 34854-07);
- штангенциркуль типа ТТТЦ-ТТ (регистрационный номер 25387-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и в градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000, РВС-20000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
