Резервуары стальные вертикальные цилиндрические с понтоном РВСП-5000, 78245-20

Назначение

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-5000 предназначен для хранения и закачки в переработку стабильного газового конденсата (далее - СГК).

Описание

Тип резервуаров - стальные вертикальные цилиндрические с понтоном, номинальная вместимость 5000 м .

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-5000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Заполнение и выдача СГК осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-5000 расположены на территории АО «Г азпромнефть-ОНПЗ»

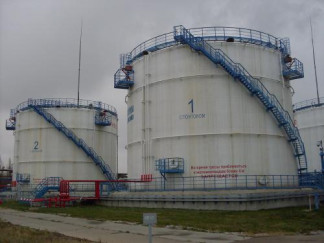

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-5000 представлен на рисунке 1.

Пломбирование резервуаров стальных вертикальных цилиндрических с понтоном РВСП-5000 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (геометрический метод).

Основные средства поверки:

-    рулетка измерительная металлическая с грузом РНГ (регистрационный № 43611-10), с диапазоном измерения уровня 30 м;

-    рулетка измерительная металлическая 2 класса точности (регистрационный № 55464-13) с диапазоном измерения уровня 20 м;

-    толщиномер ультразвуковой УТ-93П (регистрационный № 10479-98) с диапазоном измерений толщины от 2 до 300 мм;

-    нивелир с компенсатором GEABOX N7-32 (регистрационный №56338-14) с допустимой средней квадратической погрешностью измерения повышения на 1 км двойного хода ± 0,7мм;

-    теодолит 3T5КП (регистрационный №45283-10) с диапазоном измерения вертикальных углов от -55° до +60°;

-    динамометр пружинный (регистрационный №1808-63) с диапазоном измерения до

100Н;

-    штангенциркуль ТТТЦ-ТТТ (регистрационный №7706-00) с диапазоном 0-500 мм;

- линейка измерительная металлическая (регистрационный №20048-05) с диапазоном измерений 0-500 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-5000.

Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
