| Номер в госреестре | 78249-20 |
| Наименование СИ | Резервуары железобетонные вертикальные цилиндрические |
| Обозначение типа СИ | ЖБР-30000 |
| Изготовитель | АО "Транснефть - Дружба", г.Брянск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары железобетонные вертикальные цилиндрические ЖБР-30000 предназначены для измерения объема нефти, а также для их приема, хранения и отпуска.
Тип резервуаров - железобетонные вертикальные цилиндрические, номинальной вместимостью 30000 м3, заглубленного расположения.
Резервуары представляют собой конструкцию, состоящую из сборной цилиндрической стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуаров выставлены колонны, на которые опираются ребристые плиты.
Цилиндрическая стенка и днище резервуара обшито металлическими листами. Резервуары железобетонные вертикальные цилиндрические ЖБР-30000 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 13, 14, 15 расположены по адресу: Брянская область, Унечский район, п. Высокое, ЛПДС «Унеча» АО «Транснефть-Дружба».

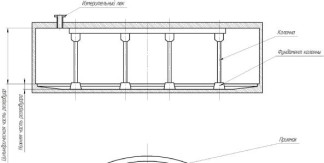

Общий вид эскиза резервуаров железобетонных вертикальных цилиндрических ЖБР-30000 представлен на рисунке 1.
Пломбирование резервуаров железобетонных вертикальных цилиндрических ЖБР-30000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа | от - 50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар железобетонный вертикальный цилиндрический | ЖБР-30000 | 14 шт. |
| Резервуар железобетонный вертикальный цилиндрический. Паспорт | - | 14 экз. |
| Градуировочная таблица | - | 14 экз. |
осуществляется по документу РМГ 108-2011 «ГСИ. Резервуары железобетонные вертикальные. Методика поверки объемным методом».
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Нормативные документы, устанавливающие требования к резервуарам железобетонным вертикальным цилиндрическим ЖБР-30000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
