Резервуары вертикальные стальные цилиндрические РВС-400, 78254-20

Назначение

Резервуары вертикальные стальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуары РВС-400 представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.

Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.

Тип размещения - наземный. Фундаменты резервуаров РВС-400 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».

Резервуары расположены на территории резервуарного парка АО «Транснефть -Дружба», филиал Куйбышевского РУ по адресу: г. Сызрань, ул. Нефтебазная, ЛПДС «Сызрань-1».

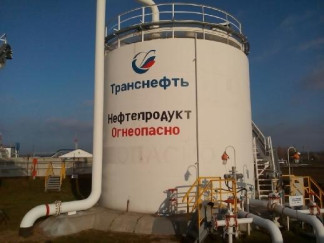

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400 зав.№№ 22, 23 представлен на рисунке 1.

Пломбирование резервуаров вертикальных стальных цилиндрических РВС-400 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульные листы паспортов типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);

-    рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);

-    толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег. № 46426-11);

-    нивелир оптический ADA Ruber-X32 с рейкой, диапазон измерений углов от 0° до 360°, СКП измерения ±2,0 мм (рег. № 43704-10);

-    теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55° до плюс 60°, горизонтальных от 0° до 360°, ±15” (рег. № 55446-13);

-    штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег. № 22088-07);

-    динамометр пружинный ДПУ-0,001-2, (0-100) Н (рег. № 1808-63);

-    линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег. № 34854-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельства о поверке и градуировочные таблицы в виде оттиска поверительного клейма.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-400

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
