| Номер в госреестре | 78272-20 |
| Наименование СИ | Измерители удельного электрического сопротивления углеграфитовых изделий |
| Обозначение типа СИ | ИУС-4п, ИУС-4с |
| Изготовитель | ООО "Челэнергоприбор", г.Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 04.06.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители удельного электрического сопротивления углеграфитовых изделий ИУС-4п, ИУС-4с (далее по тексту - измерители), предназначены для измерения удельного электрического сопротивления (далее по тексту - УЭС) обожженных и графитированных углеродных изделий с круглым или прямоугольным сечением диагональю от 75 до 1600 мм в цеховых условиях или в составе контролирующего стенда в соответствии с ГОСТ 23776-79.
В основу работы измерителей положено измерение падения напряжения между двумя точками на боковой поверхности контролируемого электрода при пропускании через электрод постоянного тока известной силы и преобразование этого падения напряжения в цифровой код, численно равного удельному сопротивлению графита, из которого изготовлен электрод.
Конструктивно измерители изготавливается в двух исполнениях, отличающихся между собой внешним видом, напряжением питания, измерительным током и сервисными возможностями отображения информации. Схема условного обозначения исполнений измерителей приведено на рисунке 1.
ИУС- 4 Х
--Тип прибора
- Конструктивное исполнение:
п — переносное исполнение с - стационарное исполнение Рисунок 1 — Схема условного обозначения измерителей
Измеритель исполнения ИУС-4п состоит из следующих частей:
- корпуса с лицевой панелью и рукоятки для переноски;
- платы печатного монтажа, аккумуляторной батареи;
- дистанционного пульта управления с индикатором;
- проводов для подключения токовых зондов измерителя к испытываемому электроду.
На жидкокристаллическом индикаторе измерителя индицируется текущий результат
измерения УЭС, порядковый номер наблюдения, усредненный результат по серии наблюдений и диаметр измеряемого электрода. Вывод данных осуществляется на четырехразрядный семисегментный жидкокристаллический индикатор, смонтированный в пульте.
Измеритель исполнения ИУС-4с выполнен в прямоугольном корпусе, на лицевой панели которого расположены:
- два четырехразрядных семисегментных жидкокристаллических индикатора, предназначенные для отображения значений диаметра контролируемого электрода и измеренного удельного сопротивления.
- кнопки управления;
- выключатель питания.
На задней панели расположены разъем сетевого питания, разъем для подключения кабеля интерфейса RS-232 и разъем для подключения к токовым и потенциальным зондам измерительного стенда. Прибор индицирует текущий результат измерения УЭС и диаметр измеряемого электрода.
Для измерения УЭС ниппелей по разделу 4 ГОСТ 23776-79 измерители ИУС-4п, ИУС-4с могут быть снабжены двумя парами датчиков, которые соединяются с зондами прибора гибкими проводами.
Для измерения углеродных изделий сложной формы по разделу 3 ГОСТ 23776-79 измерители ИУС-4п, ИУС-4с могут быть снабжены парами многозондовых токовых датчиков, которые соединяются с токовыми зондами прибора гибкими проводами.
Конструкция предусматривает возможность пломбирования корпуса измерителей после его поверки для предотвращения несанкционированных вмешательств в схемы включений приборов.

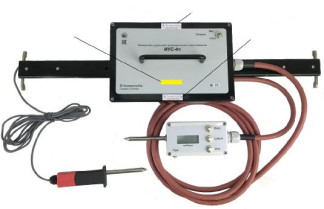

Внешний вид измерителя ИУС-4п, места пломбирования и место нанесения знака поверки приведены на рисунке 2. Внешний вид измерителя ИУС-4с, места пломбирования и место нанесения знака поверки приведены на рисунке 3, внешний вид датчиков для измерения УЭС ниппелей - на рисунках 4 и 5.
Пломбировочная
наклейка
Место знака поверки
Пломбировочная наклейка
наклейка
Рисунок 3 - Внешний вид измерителя ИУС-4с с местами пломбирования и местом нанесения
знака поверки
Измерители ИУС-4п, ИУС-4с имеют встроенное программное обеспечение (ПО). Встроенное ПО обеспечивает работоспособность измерителей, выбор диагонали сечения контролируемых электродов, загружается на этапе производственного цикла и после сборки прибора доступ к нему невозможен.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | * IUS-4p | * IUS-4s | |
| Номер версии (идентификационный номер ПО) | * не ниже 1.0 | * не ниже 1.0 | |
| Цифровой идентификатор ПО | * | * | |
| * Примечание - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано после опломбирования | |||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей приведены в таблицах 2 — 4.
Таблица 2 — Метрологические характеристики измерителей исполнения ИУС-4п, ИУС-4с
| Наименование характеристики | Значение |
| Диапазон измерения УЭС, мкОм-м | от 2 до 100 |
| Диагональ сечения контролируемых электродов, мм | от 75 до 1600 |
| Пределы допускаемой основной погрешности измерений, мкОм-м | ±0,1 |
| Допускаемая дополнительная погрешность измерений, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур на каждые 15 °С, мкОм-м | ±0,1 |
Таблица 3 — Основные технические характеристики измерителей исполнения ИУС-4п
| Наименование характеристики | Значение |
| Расстояние между потенциальными зондами, мм | от 598 до 602 |
| Время одного измерения, с, не более | 2 |
| Интервал между измерениями, с, не менее | 5 |
| Время установления рабочего режима, с, не более | 5 |
| Диапазон рабочих условий атмосферного давления, кПа | от 84,0 до106,7 |
| Диапазон рабочих температур, °C | от —10 до +50 |
| Относительная влажность воздуха при температуре +25 °C, %, не более | 80 |
| Автономное электропитание от аккумуляторной батареи 6 В, Ач | 4,5 |
| Цена единицы наименьшего разряда выходного кода, мкОм-м | 0,01 |
| Количество возможных наблюдений, проводимых с усреднением результата | от 2 до 20 |
| Габаритные размеры прибора (длинахширинахвысота), мм, не более | 600x150x130 |
| Масса прибора с дистанционным пультом управления и соединительными проводами, кг, не более | 4 |
| Наименование характеристики | Значение |
| Средний срок службы прибора, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40000 |
Таблица 4 - Основные технические характеристики измерителей ИУС-4с
| Наименование характеристики | Значение |
| Расстояние между потенциальными зондами подключаемого стенда, мм | от 400 до 1500 |
| Время одного измерения, с, не более | 2 |
| Интервал между измерениями, с, не менее | 5 |
| Время установления рабочего режима, с, не более | 10 |
| Диапазон рабочих условий атмосферного давления, кПа | от 84,0 до106,7 |
| Диапазон рабочих температур, °С | от -10 до +50 |
| Относительная влажность воздуха при температуре +25 °С, %, не более | 80 |
| Диапазон напряжения питания от сети переменного тока, В | от 198 до 242 |
| Диапазон частоты сети питания, Гц | от 49 до 51 |
| Цена единицы наименьшего разряда выходного кода, мкОм-м | 0,01 |
| Габаритные размеры прибора (длинахширинахвысота), мм, не более | 320x290x125 |
| Масса прибора без измерительных проводов и разъемов, кг, не более | 4 |
| Средний срок службы прибора, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 40000 |
наносится на лицевой панели измерителя, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
Комплектность измерителя приведена в таблице 5.
Таблица 5 - Комплектность
| Наименование | Обозначение | Количество |
| Измеритель удельного электрического сопротивления углеграфитовых изделий | ИУС-4п или ИУС-4с | 1 шт. |
| Зарядное устройство^ | - | 1 шт. |
| Сетевой провод 2) | - | 1 шт. |
| Шунт | - | 1 шт. |
| Набор датчиков для измерения УЭС ниппелей | В соответствии с заказом | |
| Набор многозондовых токовых датчиков | ||
| Руководство по эксплуатации | ПТМР.411222.025 РЭ ПТМР.411222.026 РЭ | 1 экз. |
| Паспорт | ПТМР.411222.025 ПС ПТМР.411222.026 ПС | 1 экз. |
| Методика поверки | ПТМР.411222.025 МП | 1 экз. |
| 1) Только для измерителей ИУС-4п 2) Только для измерителей ИУС-4с | ||
осуществляется по документу ПТМР.411222.025 МП «Измерители удельного электрического сопротивления углеграфитовых изделий ИУС-4п, ИУС-4с. Методика поверки», утвержденному ФГУП «ВНИИМС» 03.02.2020 г.
Основные средства поверки:
- катушка электрического сопротивления измерительная Р310 номиналом 0,001 Ом, кл. т. 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
- катушка электрического сопротивления Р323 номиналом 0,0001 Ом, кл. т. 0,05 (регистрационный номер в Федеральном информационном фонде 1683-62);
- катушка электрического сопротивления измерительная Р331 номиналом 100 Ом, кл. т. 0,05 (регистрационный номер в Федеральном информационном фонде 1162-58);
- магазин сопротивления Р4834 кл. т. 0,02 (регистрационный номер в Федеральном информационном фонде 11326-90);
- линейка измерительная металлическая по ГОСТ 427-75 длиной 1000 мм, с допускаемой погрешностью ±0,2 мм (регистрационный номер в Федеральном информационном фонде 20048-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель измерителей в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний
ГОСТ 23776-79 Изделия электродные. Методы измерения удельного электрического сопротивления
ГОСТ Р 57613-2017 Электроды графитированные и ниппели к ним. Технические условия ТУ 26.51.43-023-71693739-2019 Измерители удельного электрического сопротивления углеграфитовых изделий ИУС-4п, ИУС-4с
