Микроомметры ИКС-30А, 78273-20

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

IKS-30A

Номер версии (идентификационный номер ПО)

не ниже v. 1.0.0

Цифровой идентификатор ПО

-

Другие идентификационные данные

-

Наименование характеристики

Значение

Диапазон измерения сопротивления при измерительном токе 30 А, Ом

от 0,0001 до 0,01

Диапазон измерения сопротивления при измерительном токе 10 А, Ом

от 0,0001 до 0,1

Диапазон измерения сопротивления при измерительном токе 3 А, Ом

от 0,01 до 1

Диапазон измерения сопротивления при измерительном токе 1 А, Ом

от 1 до 8

Наименование характеристики

Значение

Диапазон измерения сопротивления при измерительном токе 200 мА, Ом

от 8 до 40

Диапазон измерения сопротивления при измерительном токе 40 мА, Ом

от 40 до 200

Диапазон измерения сопротивления при измерительном токе 4 мА, Ом

от 200 до 2000

Диапазон измерения сопротивления при измерительном токе 400 мкА, кОм

от 2 до 20

Диапазон измерения сопротивления при измерительном токе 80 мкА, кОм

от 20 до 100

Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0,0001 до 0,01 Ом, %

±Г0,1+0,004^к^-1)1

Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А, %

±Г0,1+0,0015^к^-1)1

Пределы допускаемой основной относительной погрешности измерения сопротивления (R) при измерительных токах 3 А, 1 А, 200 мА, 40 мА,

4 мА, 400 мкА, 80 мкА, %

±0,1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0,0001 до 0,01 Ом при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °С, %

±Г0,1+0,004^к^-1)1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °С, %

±[0,1+0,0015^^-1)1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительных токах 3 А, 1 А, 200 мА, 40 мА, 4 мА, 400 мкА, 80 мкА при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур на каждые 20 °С, %

±0,1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 30 А в диапазоне от 0,0001 до 0,01 Ом при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %

±Г0,1+0,004^к^-1)1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительном токе 10 А при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %

±Г0,1+0,0015^к^-1)1

Пределы допускаемой дополнительной относительной погрешности измерения сопротивления (R) при измерительных токах 3 А, 1 А, 200 мА, 40 мА, 4 мА, 400 мкА, 80 мкА при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, %

±0,1

Примечания:

Rк - верхнее значение диапазона измерения сопротивления

Наименование характеристики

Значение

Время установления рабочего режима, с, не более

10

Время одного измерения, с, не более

20

Температура окружающего воздуха при нормальных условиях применения, °С

от +20 до +30

Относительная влажность при нормальных условиях применения, %

от 30 до 80

Температура окружающего воздуха для рабочих условий применения, °С

от -20 до +55

Относительная влажность воздуха при +30 °C, %, не более

90

Диапазон температур транспортирования и хранения, °С

от -25 до +55

Автономное электропитание от аккумуляторной батареи 16 В, Ач

5

Габаритные размеры прибора (длинахширинахвысота), мм, не более

240x200x110

Масса прибора без соединительных проводов, кг, не более

2,2

Входное сопротивление измерительных цепей по постоянному току, МОм, не менее

5

Сопротивление токовых измерительных проводов, Ом, не более

0,03

Напряжение источника измерительного тока, В, не более

60

Средняя наработка на отказ, ч, не менее

10 000

Средний срок службы, лет, не менее

10

Наименование

Обозначение

Количество

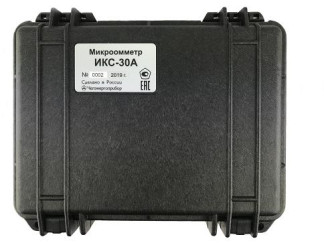

Микроомметр ИКС-30 А

-

1

Измерительный провод со щупом в виде зажима типа «крокодил», обеспечивающий 4-проводную схему измерения

-

2

Руководство по эксплуатации

ПТМР.411212.024 РЭ

1

Паспорт

ПТМР.411212.024 ПС

1

Методика поверки (поставляется по требованию потребителя)

ПТМР.411212.024

МП

1

Сумка или кейс для переноски

-

1

Шунт

-

1
