| Номер в госреестре | 78274-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UGE 2,2 |
| Изготовитель | "ELEQ b.v.", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UGE 2,2 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях напряжением до 2,2 кВ.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Высоковольтный вывод первичной обмотки расположен на верхней части корпуса трансформаторов и выполнен в виде винтового зажима. Выводы вторичных обмоток и заземляемый вывод первичной обмотки расположены в нижней части трансформаторов в виде винтовых зажимов. Корпус трансформаторов выполнен из компаунда на основе эпоксидной смолы, который является главной изоляцией. Трансформаторы укомплектованы крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа.

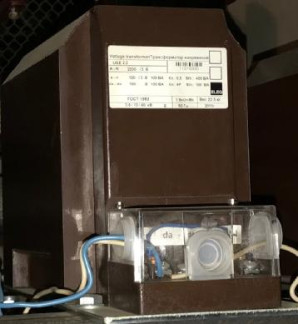

Общий вид трансформатора напряжения UGE 2,2, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
место пломбировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, В | 2200/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
| Классы точности: - измерительной обмотки - обмотки защиты | 0,5 6P |
| Номинальная мощность с коэффициентом мощности активноиндуктивной нагрузки 0,8, ВА: - в классе точности 0,5 - в классе 6P | 100 100 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 220 |
| - ширина | 150 |
| - высота | 350 |
| Масса трансформатора, кг, не более | 22,5 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Срок службы до списания, лет, не менее | 25 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения UGE 2,2 (заводские номера: 08-015237, 08-015235, 08-015241, 08-015233, 08-015238, 08-015239, 08-035698, 08-035690, 08-035691, 08-035685,11-019333, 08-035694, 08-015234, 08-015240, 08-015242, 08-035693, 08-035692, 08-035687, 08-035686, 08-035695, 08-035688) | UGE 2,2 | 21 шт. |
| Паспорт | - | 21 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2 разряда единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты по ГОСТ Р 8.746-2011 (трансформаторы напряжения измерительные лабораторные серии НЛЛ, регистрационный номер в Федеральном информационном фонде 46942-11);
- прибор для измерения электрических величин и показателей качества электрической энергии Энергомонитор-3.3Т (регистрационный номер в Федеральном информационном фонде 31953-06);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
