| Номер в госреестре | 78292-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GI, GIS, GS, GSWS |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 04.06.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока GI, GIS, GS, GSWS (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока GI, GS, GIS, GSWS по принципу конструкции - опорные. По виду изоляции - литые. По числу ступеней трансформации - одноступенчатые. Предназначены для внутренней установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются самостоятельными изделиями.
Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Выводы первичной обмотки расположены на верхнем торце трансформаторов и представляют собой контактные площадки с болтами М12 для крепления токоведущих шин.
Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Для крепления вторичных цепей к выводам вторичной обмотки используются болты М5 или М6. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На основании трансформаторов имеются отверстия для его крепления и клемма заземления с болтом М8.
Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным напряжением, номинальным первичным током, формой корпуса, габаритными размерами и массой.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных.

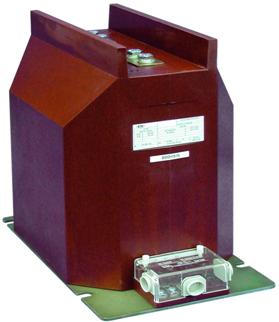

Общий вид трансформаторов представлен на рисунках 2 - 7.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рабочее положение в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Номер конструктивного исполнения (сочетание цифр от 0 до 9) Габаритный размер (строчная или заглавная буква латинского алфавита)_
Schmale Bauform - особая узкая конструкция по DIN 42600
Wandler - трансформатор
I - сила тока / S - Stutzer - опорный
GieBharz - литая изоляция
Рисунок 2 - Общий вид трансформаторов тока GI 36
Л
*
I
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | ||||
| GS 12 | GIS 12, GSWS 12 | GS 24 | GIS 24, GSWS 24 | GI 36 | |
| Номинальное напряжение, кВ | 6; 10 | 6; 10 | 15; 20 | 15; 20 | 35 |
| Наибольшее рабочее напряжение, кВ | 7,2; 12 | 7,2; 12 | 17,5; 24 | 17,5; 24 | 40,5 |
| Номинальный первичный ток, А | от 5 до 1500 | от 5 до 4000 | от 5 до 1500 | от 5 до 4000 | от 5 до 3000 |
| Номинальный вторичный ток, А | 1 и/или 5 | ||||
| Число вторичных обмоток | от 1 до 5 | ||||
| Номинальная вторичная нагрузка, В-А: - с коэффициентом мощности cos ф2 = 1 - с коэффициентом мощности cos ф2 = 0,8 | от 0,5 до 5 от 3 до 60 | ||||
| Класс точности: - обмотки для измерений и учета - обмотки для защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р;10Р | ||||
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 5 до 30 | ||||
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 5 до 15 | ||||
| Номинальная частота напряжения сети, Гц | 50 или 60 | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |||
| GS 12, GS 24 | GIS 12, GSWS 12 | GIS 24, GSWS 24 | GI 36 | |
| Габаритные размеры, мм (длинахширинахвысота) | от 234x165x252 до 341x183x260 | от 347x148x220 до 460x178x280 | от 335x178x280 до 460x178x280 | 403x249x440 |
| Масса, кг, не более | от 12 до 25 | от 20 до 50 | от 25 до 55 | от 50 до 85 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3; Т3 | |||
| Средний срок службы, лет | 30 | |||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока GI, GIS, GS, GSWS (модификация по заказу) | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07); магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде № 71114-18).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
