| Номер в госреестре | 78293-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | GSZ, GSZS, GZ |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 04.06.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения GSZ, GSZS, GZ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения GSZ, GSZS, GZ - однофазные, незаземляемые, электромагнитные, с литой изоляцией. Предназначены для внутренней установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются самостоятельными изделиями.
Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Высоковольтные выводы «А» и «Х» первичной обмотки изолированы от земли, расположены в верхней части корпуса и выполнены в виде в виде болтов. На выводы могут устанавливаться предохранители.
Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На основании трансформаторов имеются отверстия для его крепления и клемма заземления с болтом М8.
Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным напряжением первичной обмотки, формой корпуса, габаритными размерами и массой.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
На трансформаторах имеется табличка технических данных.

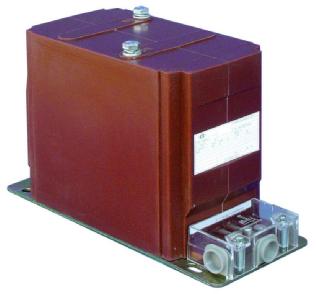

Общий вид трансформаторов представлен на рисунках 2 - 5.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рабочее положение в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
G S Z S XX-XXX
Номер конструктивного исполнения (сочетание цифр от 0 до 9)
Schmale Bauform - особая узкая конструкция по DIN 42600
Zweipolig - незаземляемый
GieBharz - литая изоляция
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для модис | жкаций | |||
| GSZ 10 | GZ 12, GSZS 12 | GSZ 20 | GZ 24, GSZS 24 | GZ 36 | |
| Номинальное напряжение первичной обмотки, кВ | от 6 до 11 | от 13,8 до 20 | 25; 30; 35 | ||
| Наибольшее рабочее напряжение, кВ | от 7,2 до 12 | от 17,5 до 24 | 40,5 | ||
| Число вторичных обмоток | от 1 до 3 | от 1 до 2 | от 1 до 3 | от 1 до 2 | 1 |
| Номинальное напряжение основной вторичной обмотки, В | 100; 110; 230 | ||||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3; 100/V3 | ||||
| Классы точности основной вторичной обмотки | 0,2; 0,5; 1,0 | ||||
| Классы точности дополнительной вторичной обмотки | 3,0; 3Р; 6Р | - | 3,0; 3Р; 6Р | - | - |
| Номинальные мощности вторичных обмоток, В-А - при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I; - при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II | от 5 до 20 от 10 до 200 (300) 1) | ||||
| Наименование характеристики | Значение для модш | жкаций | |||
| GSZ 10 | GZ 12, GSZS 12 | GSZ 20 | GZ 24, GSZS 24 | GZ 36 | |
| Номинальная частота напряжения сети, Гц | 50 или 60 | ||||
| Примечание - 1) - для модификации GZ 36 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||||
| GSZ 10 | GZ 12, GSZS 12 | GSZ 20 | GZ 24, GSZS 24 | GZ 36 | |
| Габаритные размеры, мм (длинахширинахвысота) | 280x195x240 | от 313x164x230 до 347x148x220 | 310x230x300 | от 330x250x330 до 355x178x280 | от 410x150x380 до 420x416x422 |
| Масса, кг, не более | от 23 до 27 | от 17 до 25 | от 35 до 40 | от 35 до 40 | от 55 до 65 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3; Т3 | ||||
| Средний срок службы, лет | 30 | ||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения GSZ, GSZS, GZ (модификация по заказу) | - | 1 шт. |
| Паспорт | - | 1 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения GSZ, GSZS, GZ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
