Аппаратура синхронизации и хранения шкалы времени, 78304-20

Назначение

Аппаратура синхронизации и хранения шкалы времени (далее - изделие) предназначена для формирования и долговременного хранения собственной шкалы времени (ШВ), синхронизированной с национальной ШВ UTC(SU) по сигналам ГНСС ГЛОНАСС/GPS, формирования импульсных сигналов синхрочастот и кодов оцифровки текущего времени.

Описание

Принцип действия изделия основан на приеме сигналов ГНСС ГЛОНАСС/GPS, синхронизации собственных часов, а также частоты генераторов шкафа формирования шкалы времени (ШФШВ).

Функционально изделие состоит из двух полукомплектов: основной и резервный, предназначенных для формирования ШВ, синхрочастот и кодов оцифровки времени и привязку их к ШВ UTC (SU), обеспечения потребителей сигналами синхрочастот и кодов времени, передаваемых по стандартным каналам обмена.

Изделие содержит следующие функциональные блоки:

-    шкаф формирования шкалы времени НБИП.468173.019 (ТТТФТТТВ);

-    устройство приемное НБИП.461513.002 (УП);

-    щит питания НБИП.468349.016 (ЩП);

-    часы вторичные НБИП.467845.006 (ЧВ).

ТТТФТТТВ обеспечивает:

-    формирование ШВ и ее хранение;

-    формирование и выдачу импульсных сигналов синхрочастот, кодов текущего времени и сигналов кода индикации;

-    привязку собственной ШВ к шкале UTC(SU) по сигналам УП;

-    синхронизацию ШВ;

-    контроль работоспособности.

УП обеспечивает приём сигналов спутниковой радионавигационной системы (СРНС), формирование и выдачу импульсного сигнала 1 Гц, синхронизированного с национальной ШВ UTC(SU), и выдачу временной информации из пакета навигационной информации сигнала по запросу оператора.

УП размещается на крыше технического здания объекта и включает в себя GPS/ГЛОНАСС антенну АСНК-2 и приемник навигационный НБИП.468157.011, разработанный на базе модуля МНП-М3.

ЩП предназначен для коммутации двух первичных сетей электропитания и выдачи напряжения (220 ± 22) В частотой (50 ± 2) Гц на два выхода.

ЧВ обеспечивают отображение времени и даты текущей ШВ изделия.

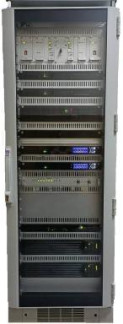

Общий вид изделия представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место нанесения знака поверки

Программное обеспечение

Изделие работает под управлением программного обеспечения (ПО) Балтика - СЕВ-У. ПО является информационно-управляющей программой и предназначено для:

-    отображения состояния, параметров и режимов работы составных частей изделия и на их основе формирования, обобщенной информации о состоянии изделия в виде «Исправно» / «Неисправно» / «Отказ»;

-    обеспечения синхронизации изделия относительно Государственного первичного эталона единиц времени, частоты и национальной ШВ в одном из режимов синхронизации: по сигналам СРНС; автоматической; ручной;

-    определения погрешностей действительного значения частоты генераторов и расчета на их основе кода коррекции частоты генератора;

-    определения отклонения ШВ хранителей изделия;

-    корректировки положения ШВ хранителей;

-    взаимодействия оператора изделия с его составными частями;

-    выдачи по запросу потребителей состояния изделия с оцифровкой времени;

-    выбора спутниковой системы;

-    отображения системной и диагностической информации с оцифровкой даты и времени события;

-    сохранения информации о работе изделия.

Таблица 1 - Идентификационные данные ПО

Защита от возможности несанкционированного влияния на ПО и измерительную информацию производится путем закрытия шкафа и его пломбировки. При работе с изделием предусмотрена авторизация пользователя. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляр типографским способом и на самоклеющуюся наклейку на панели изделия в месте, обеспечивающим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также сохранность его изображения в течение всего установленного срока службы изделия.

Комплектность

Таблица 4 - Комплектность изделия

Поверка

осуществляется по документу 651-20-004 МП «Аппаратура синхронизации и хранения шкалы времени. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 13.03.2020.

Основные средства поверки:

-    изделие ПС-161 ТСЮИ.461531.014 (регистрационный номер 64475-16 в Федеральном информационном фонде);

-    приемник-синхронизатор VCH-311 (регистрационный номер 21611-01 в Федеральном информационном фонде);

-    частотомер универсальный CNT-90 (регистрационный номер 41567-09 в Федеральном информационном фонде).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого изделия с требуемой точностью.

Знак поверки наносится на боковую панель корпуса изделия и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к аппаратуре синхронизации и хранения шкалы времени

Приказ Росстадарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерения времени и частоты»
