| Номер в госреестре | 78305-20 |
| Наименование СИ | Анализаторы устройств беспроводной связи |
| Обозначение типа СИ | MD8475B |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 04.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы устройств беспроводной связи MD8475B (далее - анализаторы) предназначены для измерения и воспроизведения амплитудно-частотных характеристик и параметров модуляции радиотехнических сигналов, анализа функционирования систем беспроводных сетей связи.
Анализаторы имеют в своем составе высокочастотные передающую (генераторы сигналов) и приемную (анализаторы сигналов) части, опорный генератор синхронизации, управляющий контроллер.
Анализаторы выпускаются в модификациях, которые отличаются набором установленных по предварительному заказу аппаратных и программных опций, предназначенных для измерений и анализа сигналов различных стандартов радиосвязи. Перечень аппаратных и основных программных опций приведен в таблице 1.
Таблица 1 - Перечень аппаратных и основных программных опций
| Обозначение | Наименование |
| 1 | 2 |
| АППАРАТНЫЕ ОПЦИИ | |
| MD8475B-002 | Добавление второй группы генераторов/анализаторов сигналов |
| MD8475B-004 | Интерфейсы ввода/вывода для добавления фединга |
| MD8475B-005 | Опция IP Extension |
| MD8475B-020 | Модуль GSM |
| MD8475B-070 | Модуль LTE/W-CDMA/HSPA/HSPA Evolution/DC-HSDPA |
| MD8475B-071 | Модуль LTE/W-CDMA/ HSPA/HSPA Evolution/DC-HSDPA с расширенным функционалом |
| ОСНОВНЫЕ ПРОГРАММНЫЕ ОПЦИИ | |
| MX847502B | Поддержка имитации нескольких сот |
| MX847503A | Автоматизация испытаний SmartStudio Manager |
| MX847504A | Библиотека управления для испытаний смартфонов |
| MX847506B | Приложение для радиочастотных измерений |
| MX847508B | Поддержка интерфейса мультимедиа |
| MX847510B | Имитация W-CDMA |
| MX847520B | Имитация GSM/GPRS |
| MX847550B | Имитация LTE |
| MX847570B | Приложение SmartStudio |
| MX847580B | Имитация PSAP (eCall/ERA-GLONASS/NG-eCall) и EGTS для устройств, входящих в состав систем “ЭРА-ГЛОНАСС”/“eCall” |
Управление работой анализаторов осуществляется с лицевой панели или дистанционно по интерфейсам GPIB (IEEE488.2) и LAN (Ethernet 10/100/1000Base-T).

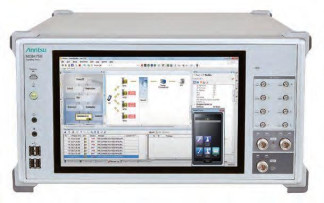

Конструктивно анализаторы выполнены в виде настольного моноблока. Общий вид анализаторов со стороны лицевой панели показан на рисунке 1, общий вид со стороны задней панели с обозначением места нанесения знака утверждения типа и знака поверки, а также схемы пломбировки от несанкционированного доступа представлены на рисунке 2.
Программное обеспечение установлено на внутренний контроллер, его метрологически значимая часть служит для задания режимов работы, параметров передачи и приема сигналов, и отображения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MD8475B Firmware |
| Номер версии (идентификационный номер) | не ниже 9.00 |
Метрологические и технические характеристики представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| ОПОРНЫЙ генератор синхронизации | |
| Частота, МГ ц | 10 |
| Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки при температуре (25 ±5) °С | ±2,2-10'8 |
| Относительный годовой дрейф частоты, не более | ±1,0-10'7 |
| Частота сигнала на входе внешней синхронизации, МГц | 10 ±0,0001 |
| ПЕРЕДАЮЩАЯ ЧАСТЬ (ГЕНЕРАТОРЫ СИГНАЛОВ) | |
| Диапазон частот, МГц | от 350 до 6000 |
| Разрешение по частоте, МГ ц | 0,1 |
| Диапазон установки уровня мощности на частотах F, порты «MAIN», «AUX», дБм 1J | |
| опция MD8475B-020 (GSM) | от -130 до -25 |
| опции MD8475B-070/071 (LTE), F < 3800 МГц | от -130 до -27 |
| опции MD8475B-070/071 (LTE), F > 3800 МГц | от -130 до -32 |
| опции MD8475B-070/071 (W-CDMA), F < 3600 МГц | от -130 до -27 |
| Диапазон установки уровня мощности на частотах F, порты «DL», дБм опции MD8475B-020 (GSM) ..........................................................опции VI 1)8475В-070/071.....(I ГМ). I 3800 МГц................................................................................................................ | от -1 15 до -3 от -115 до -5 |
| опции MD8475B-070/071 (LTE), F > 3800 МГц | от -115 до -10 |
| опции MD8475B-070/071 (W-CDMA), F < 3600 МГц | от -115 до -5 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Пределы допускаемой относительной погрешности уровня мощности на частотах F при температуре от 20 до 30 °С после автоподстройки, дБ | |
| порты «MAIN» при уровне не менее -120 дБм | |
| F < 3800 МГц | ±1,7 |
| F> 3800 МГц | ±2,0 |
| 1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. | |
| 1 | 2 |
| порты «AUX» при уровне не менее -120 дБм F < 3800 МГц ......................................................................................................................................................................................................!•' 3800 МГц................................................................................................................................................... | ±1,0 ±1,3 |
| порты «DL» при уровне не менее -110 дБм | |
| F < 3800 МГц | ±1,0 |
| F> 3800 МГц | ±1,3 |
| Относительный уровень негармонических помех, дБ, не более 1) | -30 |
| Относительный уровень гармоник, дБ, не более | -25 |
| Модуль вектора ошибки сигналов с цифровой модуляцией, %, не более | |
| сигнал по стандарту W-CDMA, F < 2700 МГц | ±3,5 |
| сигнал по стандарту GSM, F < 2700 МГц | ±1,5 |
| сигнал по стандарту LTE, F < 6000 МГц | ±3,5 |
| ПРИЕМНАЯ ЧАСТЬ (АНАЛИЗАТОРЫ СИГНАЛОВ) | |
| Диапазон частот, МГц | от 350 до 6000 |
| Разрешение по уровню мощности, дБ | 0,1 |
| Диапазон измерения уровня мощности на частотах F, дБм | |
| опция MD8475B-020 (GSM), F < 2700 МГц | от -30 до ±40 |
| опции MD8475B-070/071 (W-CDMA), F < 2700 МГц | от -60 до ±35 |
| опции MD8475B-070/071 (LTE), F < 5000 МГц | от -50 до ±35 |
| опции MD8475B-070/071 (LTE), F > 5000 МГц | от -20 до ±35 |
| Пределы допускаемой относительной погрешности измерения уровня мощности на частотах F при температуре от 20 до 30 °С после автоподстройки, дБ | |
| опции MD8475B-020 (GSM) | ±1Д |
| опции MD8475B-070/071 (W-CDMA) | ±1,1 |
| опции MD8475B-070/071 (LTE) | |
| 400 МГц < F < 3800 МГц | ±1,1 |
| 3800 МГц < F < 5000 МГц | ±1,4 |
| F > 5000 МГц | ±1,6 |
| Нелинейность 5 измерения мощности на частотах F при минимальном уровне мощности Pmin и разности уровней мощности IP1 - P2I, дБ, не более 2) | |
| опция MD8475B-020 (GSM), F < 2700 МГц | |
| Pmin > -30 дБм, IP1 - P2I < 40 дБ | ±0,35 |
| опции MD8475B-070/071 (W-CDMA), F < 2700 МГц | |
| Pmin > -50 дБм, IP1 - P2I < 40 дБ | ±0,35 |
| Pmin > -60 дБм, IP1 - P2I < 40 дБ | ±0,60 |
| опции MD8475B-070/071 (LTE) | |
| Pmin > -50 дБм, 400 МГц < F < 3800 МГц, IP1 - P2I < 40 дБ | ±0,35 |
| Pmin > -40 дБм, 3800 МГц < F < 5000 МГц, IP1 - P2I < 30 дБ | ±0,35 |
| Pmin > -20 дБм, F > 5000 МГц, IP1 - P2I < 20 дБ | ±0,4 |
| "де P1 и P2 -енные | |
| 1) Типовое справочное значение. 2) Нелинейность 5 определяется по формуле 5 = [^изм - P2изм)/(P1 - P2)], значения двух уровней мощности на входе приемника, P1 изм и P2изм - изме] приемником значения этих уровней мощности. | |
| Наименование характеристики | Значение |
| Тип высокочастотных соединителей порты «MAIN» порты «AUX» | N(f) SMA(f) |
| Напряжение сети питания частотой 50 Гц | от 180 до 250 |
| Потребляемая мощность, В-А, не более | 1350 |
| Габаритные размеры (ширина х высота х глубина), мм | 426 х 222 х 578 |
| Масса, кг, не более | 40 |
| Рабочие условия применения температура окружающей среды, °С относительная влажность воздуха, %, не более | от 5 до 40 90 (без конденсата) |
наносится на заднюю панель корпуса анализаторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 5.
Таблица 5 - Комплектность анализаторов
| Наименование и обозначение | Кол-во |
| Анализатор устройств беспроводной связи MD8475B | 1 шт. |
| Опции | по заказу |
| Кабель сетевой | 1 шт. |
| Накопитель USB с документацией | 1 шт. |
| Манипулятор «мышь» | 1 шт. |
| Клавиатура | 1 шт. |
| Кабель интерфейсный LAN | 1 шт. |
| Тестовые СИМ-карты | 2 шт. |
| Руководство по эксплуатации M-W3808AE-6.0 | 1 шт. |
| Методика поверки MD8475B/МП-2020 | 1 шт. |
осуществляется по документу MD8475B/МП-2020 «ГСИ. Анализаторы устройств беспроводной связи MD8475B. Методика поверки», утвержденному АО «АКТИ-Мастер» 18.03.2020 г.
Основные средства поверки:
- стандарт частоты рубидиевый FS 725, регистрационный номер 45344-10;
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
- преобразователь измерительный NRP-Z21, регистрационный номер 37008-08;
- анализатор сигналов MS2830A с опциями 008 и 043, регистрационный номер 45345-10;
- генератор сигналов MG3710A с опцией 036, регистрационный номер 55303-13. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится заднюю панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 2) и/или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к анализаторам устройств беспроводной связи MD8475B
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (утверждена приказом Росстандарта от
30.12.2019 г. № 3461)
| Зарегистрировано поверок | 8 |
| Поверителей | 4 |
