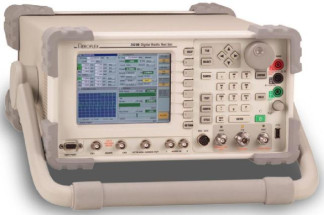

Комплексы радиоизмерительные 3920B, 78306-20

Идентификационные данные (признаки)

Значение

Идентификационное наименование

3920B Software

Номер версии (идентификационный номер)

не ниже 3.7.0

Наименование характеристики

Значение

1

2

ОПОРНЫЙ генератор синхронизации

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемого относительного дрейфа частоты за 1 год после выпуска из производства или подстройки

±110-7

Относительная нестабильность частоты в интервале температур от 0 до 50 оС, не более 1)

±110-8

Параметры выхода синхронизации

частота сигнала, МГц

10

амплитуда напряжения на нагрузку 50 Ом, В (п-п)

1,0

Параметры входа синхронизации

номинальная частота сигнала, МГц

10

входное сопротивление, кОм

10

амплитуда напряжения, В (п-п)

от 1 до 5

ВЫСОКОЧАСТОТНЫЙ генератор

Диапазон частот

стандартное исполнение, МГц

от 10 до 1050

опция 058

от 10 до 2700

Разрешение по частоте, Гц

1

Пределы допускаемой абсолютной погрешности установки частоты, Г ц

±(5F-N-F + 1) 2)

Диапазон установки уровня мощности, дБм^

порт T/R

от -130 до -30

порт GEN

от -130 до +10

Пределы допускаемой относительной погрешности установки уровня Р > -1 10 дБм Р <—110 дБм

мощности Р, дБ ±1,0 ±1,5

Относительный уровень гармоник, дБ, не более

-25

Относительный уровень негармонических помех, дБ, не более

-55

Относительный уровень фазовых шумов при отстройке 10 кГц от цент дБ/Гц, не более

F < 500 МГц

..................................................................500 МГц I' 1000 МГц.......................................................................................................................................................................................

ральной частоты F,

-ПО

-106

F> 1000 МГц

-95

1)    Типовое справочное значение.

2)    F - значение частоты, N - округленное в большую сторону целое число лет после выпуска из производства или подстройки, 5F - пределы допускаемого относительного дрейфа частоты за 1 год после выпуска из производства или подстройки.

3)    Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.

1

2

Параметры частотной модуляции

частота модуляции, кГц

от 0,02 до 20

диапазон девиации частоты, кГц

от 0,001 до 150

пределы допускаемой относительной погрешности установки девиации частоты в диапазоне от 1 до 100 кГц при частоте модуляции от 0,02 до 15 кГц, %

±3,0

Параметры амплитудной модуляции

частота модуляции, кГц

от 0,02 до 20

диапазон коэффициента амплитудной модуляции (КАМ), %

от 0 до 100

пределы допускаемой абсолютной погрешности установки КАМ в диапазоне от 10 % до 90 % при частоте модуляции от 0,02 до 15 кГц, %

±1,0

ИЗМЕРИТЕЛЬНЫЙ ПРИЕМНИК С ДЕМОДУЛЯТО

РОМ

Диапазон частот, МГц

стандартное исполнение опция 058

от 10 до 1050 от 10 до 2700

Порог чувствительности, дБм

без предварительного усилителя

-100

с предварительным усилителем

-113

Номинальный уровень демодулированного сигнала, В (скз) частотная модуляция (девиация 25 % от полосы пропускания) амплитудная модуляция (КАМ 100 %)

1,0

2,0

Параметры частотной демодуляции

частота модуляции входного сигнала, кГц

от 0,02 до 20

диапазон измерения девиации частоты AF, кГц

от 0 до 150

разрешение индикации по девиации частоты, Гц

10

пределы допускаемой абсолютной погрешности измерения девиации частоты в диапазоне от 1 до 150 кГц, Гц

±(0,03-AF + 25)

Параметры амплитудной демодуляции

частота модуляции входного сигнала, кГц

от 0,02 до 15

диапазон измерения КАМ, %

от 0 до 100

разрешение индикации по КАМ, %

ОД

пределы допускаемой абсолютной погрешности измерения КАМ в диапазоне от 30 % до 90 %, %

±(0,03КАМ + 0,1)

ШИРОКОПОЛОСНЫЙ ИЗМЕРИТЕЛЬ МОЩНОСТИ

Диапазон частот, МГц

стандартное исполнение

от 10 до 1050

опция 058

от 10 до 2700

Диапазон измерения мощности, Вт

от 0,1 до 125

Разрешение индикации уровня мощности

4 разряда 1)

Пределы допускаемой абсолютной погрешности измерения уровня мощности Р 2), Вт

±(0,1Р + 1 е.м.р.) 3)

1)    0,1 дБ при отсчете в логарифмических единицах.

2)    Типовое справочное значение.

3)    е.м.р. - единица младшего разряда индикации.

1

2

узкополосный измеритель мощности

Диапазон частот, МГц

стандартное исполнение

от 10 до 1050

опция 058

от 10 до 2700

Диапазон измерения мощности, дБм

по входу T/R

от -60 до +51

по входу ANT

от -100 до +10

Разрешение по уровню мощности, дБ

0,1

Пределы допускаемой относительной погрешности измерения уровня мощности, дБ

±1,0

ВЫСОКОЧАСТОТНЫЙ ЧАСТОТОМЕР

Диапазон частот, МГц

стандартное исполнение

от 10 до 1050

опция 058

от 10 до 2700

Диапазон уровня мощности входного сигнала, дБм

по входу T/R

от -10 до +50

по входу ANT

от -60 до +10

Разрешение по частоте

1 Гц

Пределы допускаемой абсолютной погрешности измерения частоты, Г ц

±(5F-N-F + 1) 1)

ВЫГСОКОЧАСТОТНЫЙ АНАЛИЗАТОР СПЕКТРА

Диапазон частот, МГц

стандартное исполнение опция 058

от 10 до 1050 от 10 до 2700

Разрешение по частоте

1 Гц

Полоса обзора, МГц (дискретные значения с шагом 1-2-5)

стандартное исполнение

0; от 0,002 до 1050

опция 058

0; от 0,002 до 2700

Полоса пропускания (дискретные значения), кГц

0,3; 3; 30; 60; 300; 6000

Диапазон установки опорного уровня, дБм

по входу T/R

от -50 до +50

по входу ANT

от -90 до +10

Пределы допускаемой относительной погрешности измерения уровня мощности, дБ

±1,0 2)

Усредненный уровень собственных шумов по входу ANT при полосе пропускания 300 Гц (более 20 усреднений), дБм, не более

-125

1)    F - значение частоты, N - округленное в большую сторону целое число лет после выпуска из производства или подстройки, 5F - пределы допускаемого относительного дрейфа частоты за 1 год после выпуска из производства или подстройки.

2)    Опорный уровень на 10 дБ выше уровня мощности входного сигнала.

1

2

НИЗКОЧАСТОТНЫЙ ЧАСТОТОМЕР

Диапазон частот, кГ ц

от 0,02 до 20

Разрешение по частоте, Гц

0,1

Диапазон уровня входного сигнала, В (скз)

от 0,02 до 30

Пределы допускаемой относительной погрешности измерения частоты

±5 10-5

НИЗКОЧАСТОТНЫЙ ВОЛЬТМЕТР

Диапазон частот, кГ ц

от 0,02 до 20

Диапазон измерения уровня напряжения, В (скз)

от 0,001 до 30

Разрешение по напряжению, мВ

при уровне до 1 В включ.

1

при уровне св. 1 В

10

Пределы допускаемой относительной погрешности измерения напряжения от 0,1 до 30 В на частотах от 0,3 до 3 кГц, %

±5

ИЗМЕРИТЕЛЬ ИСКАЖЕНИЙ И ШУМОВ

Диапазон частот, кГ ц

от 0,3 до 5

Диапазон уровня входного напряжения, В (скз)

от 0,1 до 30

Диапазон измерения коэффициента гармоник, %

от 0 до 100

Разрешение по коэффициенту гармоник, %

0,1

Пределы допускаемой абсолютной погрешности измерения коэффициента гармоник, %

в диапазоне от 1 % до 10 % включ.

±0,5

в диапазоне св. 10 % до 20 % включ.

±1,0

Диапазон измерения SINAD 1), дБ

от 0 до 60

Разрешение по SINAD, дБ

0,01

Пределы допускаемой относительной погрешности измерения SINAD от 3 до 40 дБ, дБ

±1,0

ОСЦИЛЛОГРАФ

Входное сопротивление, МОм

1,0

Полоса пропускания, МГц

от 0 до 4 2)

Коэффициент отклонения (по ряду 1-2-5), В/дел

от 0,002 до 20

Пределы допускаемой относительной погрешности коэффициента отклонения, %

±5

Коэффициент развертки (по ряду 1-2-5), с/дел

от 110-6 до 1

Пределы допускаемой относительной погрешности коэффициента развертки, %

±1,5

НИЗКОЧАСТОТНЫЕ ГЕНЕРАТОРЫ

Диапазон частот, кГц

сигнал синусоидальной формы

сигнал прямоугольной, треугольной и пилообразной формы

от 0,020 до 40 от 0,020 до 4

Разрешение по частоте, Гц

0,1

Пределы допускаемой относительной погрешности установки частоты

±5 10-5

Диапазон установки уровня напряжения на нагрузку 10 кОм, В (скз)

от 0,001 до 5,0

Разрешение по уровню напряжения, мВ

0,1

Пределы допускаемой относительной погрешности установки напряжения, %

±1,0

Коэффициент гармоник на частоте 1 кГц при уровне 5 В, %, не более

0,5

1)    Отношение суммарной мощности сигнала к мощности шумов и искажений.

2)    Верхняя частота по уровню -3 дБ.

1

2

ЦИФРОВОЙ МУЛЬТИМЕТР

Пределы диапазонов измерения напряжения Um, В

0,2; 2; 20; 200; 2000

Разрешение индикации

3 У разряда 1)

Диапазон частот переменного напряжения и силы переменного тока, кГц

от 0,05 до 10

Пределы допускаемой абсолютной погрешности измерения напряже постоянное напряжение переменное напряжение

:ния, В

±(0,01-Urn + 1 е.м.р.)2) ±(0,05-Um + 1 е.м.р.)2)

Пределы диапазонов измерения силы тока Im, А

0,2; 2; 20 3)

Пределы допускаемой абсолютной погрешности измерения силы постоянного и переменного тока, А

±(0,05-Im + 1 е.м.р.) 2)

Пределы диапазонов измерения сопротивления Rm

200 Ом 2; 20; 200 кОм 2; 20 МОм

Пределы допускаемой абсолютной погрешности измерения сопротивления, Ом

±(0,05-Rm + 1 е.м.р.) 2)

НИЗКОЧАСТОТНЫЙ АНАЛИЗАТОР СПЕКТРА (опция 055)

Диапазон частот, кГ ц

от 0 до 24

Разрешение по частоте, Гц

1,0

Пределы допускаемой относительной погрешности измерения частоты

±5 10-5

Полоса обзора, кГц

от 2 до 24

Верхний предел диапазона измерения напряжения, В (скз)

30

Масштаб вертикальной шкалы (по ряду 1-2-5), дБ/дел

от 1 до 20

Динамический диапазон, дБ, не менее

120

Пределы допускаемой относительной погрешности измерения уровня напряжения на частотах от 300 Гц до 15 кГц, дБ

±1,0 4)

1)    Максимальное индицируемое число 2000.

2)    е.м.р. - единица младшего разряда индикации.

3)    20 А с внешним шунтом, поставляемым по заказу.

4)    Типовое справочное значение.

Наименование характеристики

Значение

Напряжение сети переменного тока частотой 50 Гц

от 198 до 264

Потребляемая мощность от сети переменного тока, Вт, не более

200

Г абаритные размеры, мм

ширина

356

высота

197

глубина

520

Масса (без аксессуаров), кг, не более

16,5

Рабочие условия применения

температура окружающей среды, °С

от 0 до 50

относительная влажность воздуха при температуре до +31 оС, %

до 80

Наименование и обозначение

Кол-во

Комплекс радиоизмерительный 3920B

1 шт.

Опции

по заказу

Кабель сетевой

1 шт.

Руководство по эксплуатации 3920В-01РЭ

1 шт.

Методика поверки 3920В/МП-2020

1 шт.
