Трансформаторы напряжения VZF, GZF, 78308-20

78308-20
Трансформаторы напряжения VZF, GZF (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78308-20
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ VZF, GZF
Изготовитель "RITZ Instrument Transformers GmbH", Германия; Фирма "RITZ Messwandler GmbH", Австрия
Год регистрации 2020
Срок свидетельства 04.06.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения VZF, GZF (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы напряжения VZF, GZF - однофазные, незаземляемые, электромагнитные, с литой изоляцией. Предназначены для наружной установки в открытые распределительные устройства (ОРУ) и другие электроустановки и являются самостоятельными изделиями.

Трансформаторы выполнены в виде опорной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Высоковольтные выводы «А» и «Х» первичной обмотки изолированы от земли, расположены в верхней части корпуса и выполнены в виде в виде шпилек с гайкой.

Выводы вторичных обмоток расположены в контактной коробке, расположенной в нижней части корпуса трансформаторов. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. Провода, подключаемые к вторичным обмоткам, заводятся в контактную коробку через специальные кабельные вводы.

Трансформаторы выпускаются в ряде модификаций, отличающихся номинальным напряжением первичной обмотки, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.

На трансформаторах имеется табличка технических данных.

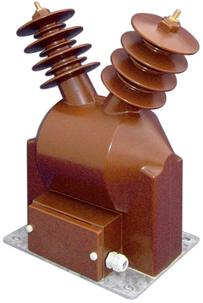

Общий вид трансформаторов представлен на рисунках 2 - 4.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рабочее положение в пространстве - вертикальное.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

V / G Z F XX-XX

|_Номер конструктивного исполнения (сочетание цифр от 0 до 9)

_Номер модификации_

_Freiluft - наружной установки_

_Zweipolig - незаземляемый_

_Vollvergufi - полная заливка / Giefiharz - литая изоляция_

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

VZF 12, GZF 12

VZF 24, GZF 24

VZF 36

GZF 30, GZF 40,5

Номинальное напряжение первичной обмотки, кВ

6; 10

15; 20

27; 35

35

Наибольшее рабочее напряжение, кВ

7,2; 12

17,5; 24

40,5

40,5

Число вторичных обмоток

от 1 до 2

Номинальное напряжение основной вторичной обмотки, В

100

Номинальное напряжение дополнительной вторичной обмотки, В

100

Классы точности основной вторичной обмотки

0,2; 0,5; 1,0; 3,0

Классы точности дополнительной вторичной обмотки

3,0; 3Р; 6Р

Номинальные мощности вторичных обмоток, В-А

-    при коэффициенте мощности (cos ф) от 0,5 до 1 для нагрузки типа I;

-    при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8 для нагрузки типа II

от 5 до 20 от 10 до 200

от 5 до 20 от 10 до 300

Наименование характеристики

Значение для модификаций

VZF 12, GZF 12

VZF 24, GZF 24

VZF 36

GZF 30, GZF 40,5

Номинальная частота напряжения сети, Гц

50 или 60

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение для модификаций

VZF 12, GZF 12

VZF 24, GZF 24

GZF 30

VZF 36, GZF 40,5

Габаритные размеры, мм (длинахширинахвысота)

от

310x185x380

до

310x185x490

от

310x185x380

до

310x185x490

380x280x865

от

320x240x622

до

330x265x760

Расстояние между изоляторами, мм

190

320

455

от 400 до 465

Масса, кг, не более

от 30 до 40

от 35 до 40

от 70 до 85

от 50 до 85

Климатическое исполнение и категория размещения по ГОСТ 15150-69

УХЛ1; Т1

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор напряжения VZF, GZF (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки: трансформаторы напряжения измерительные лабораторные серии НЛЛ (регистрационный номер в Федеральном информационном фонде № 46942-11); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде № 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам напряжения VZF, GZF

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
