| Номер в госреестре | 78309-20 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | PBSN |
| Изготовитель | Компания "Baumer Bourdon-Haenni SAS", Франция |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления PBSN предназначены для непрерывных измерений избыточного давления.

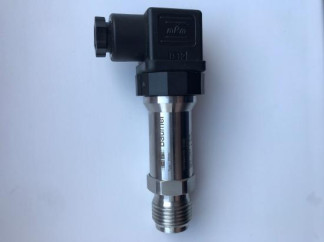

Принцип действия датчиков давления PBSN основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны датчика, что приводит к изменению электрического сопротивления пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Изменение сопротивления чувствительного элемента преобразуется электронной схемой в выходной сигнал, пропорциональный давлению. Общий вид датчика давления PBSN показан на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, бар | от минус 1 до 0,6 бар |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности, % от диапазона измерений | ±0,7 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от 20 оС, на каждые 10 °C, % от диапазона изменений | ±0,08 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 8 до 32 |
| Габаритные размеры (диаметрхдлина), мм, не более | 25x95 |
| Масса, г, не более | 155 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от -20 до +85 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | PBSN | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу МИ 1997-89 «Методические указания ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
рабочие эталоны 2 разряда по Приказу Росстандарта № 1339 от 29 июня 2018 г. Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа;
мультиметр цифровой Agilent НР34401А, диапазон измерений постоянного напряжения от 0 до 10 В, ПГ ±(0,0035 % от ИВ + 0,0005 % от ВПИ), диапазон измерений силы постоянного тока от 0 до 100 мА ПГ ±(0,05 % от ИВ + 0,005 % от ВПИ), (регистрационный номер в Федеральном информационном фонде 16500-97);
мера электрического сопротивления однозначная МС 3050М, с номинальным сопротивлением 100 Ом, класса точности 0,01 (регистрационный номер в Федеральном информационном фонде 28926-05);
мера электрического сопротивления многозначная МС 3055, с диапазоном воспроизведения сопротивления от 0,001 до 111111,10 Ом, класса точности 0,02/2 x10-6 (регистрационный номер в Федеральном информационном фонде 42847-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация изготовителя Baumer Bourdon-Haenni S.A.S.
