| Номер в госреестре | 78313-20 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | CT |
| Изготовитель | "TE.MA. S.r.l.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2030 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические CT (далее - ПТ) предназначены для измерений температуры жидких сыпучих и газообразных сред, не агрессивных к материалу защитных гильз.
Принцип действия основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ПТ при разности температур между его рабочим и свободными концами. ПТ обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
ПТ состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений (в зависимости от заказа). Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
Преобразователи термоэлектрические CT выпускаются в следующих исполнениях: CTB, CTT, CTL, CT8 (CT8-21, CT8-22, TS8/40 TIPO AM, TS8/41 TIPO AK, CT8-81, CT8-82, TS8-1, TS8-2, CT8-96, CT8-70) CT100 (CT101, CT102, CT103, CT104, CT105, CT106, CT107, CT108, CT109, CT110, CT111, CT112, CT113,CT114, CT115, CT116, CT117, CT118, CT119, CT120, CT125, CT126, CT127, CT128, CT129, CT130, CT131, CT132, CT132, CT133, CT134, CT135, CT136, CT137), которые различаются по конструктивным исполнениям чувствительных элементов (далее - ЧЭ) и защитных гильз.
По способу контакта с измеряемой средой ПТ изготавливаются погружными, по условиям эксплуатации соответствуют стационарному исполнению, по отношению к измеряемой среде - герметичные.
ПТ могут комплектоваться измерительными преобразователями с выходным аналоговым сигналом постоянного тока 4-20 мА и/или с выходным цифровым сигналом по протоколам HART, Profibus.
Обозначение исполнений ПТ имеет следующую структуру, расшифровка которой приведена в кодах заказа.
Пример кода заказа на преобразователи термоэлектрические СТ
| СТВ | K | 1 | ||
| 1 Исполнение ПТ | ||||
| 2 НСХ ЧЭ | ||||
| 3 Класс допуска | ||||

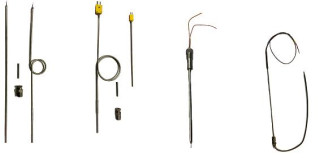

Рисунок 1 - ПТ исполнение CT8-81
Рисунок 4 - ПТ исполнение CT114
| Рисунок 5 - ПТ исполнение | Рисунок 6 - ПТ исполнение | Рисунок 7 - ПТ исполнение |
| CT127 | CT137 | CT113 |
I
Рисунок 16 - ПТ исполнение CT8-70
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диапазон измерения температур для ПТ с | |||
| НСХ, °С | |||
| - K | от -200 до +1300 | ||
| - J | от -40 до +750 | ||
| - E | от -40 до +800 | ||
| - T | от -40 до +350 | ||
| - S | от +500 до +1600 | ||
| - В | от +600 до +1600 | ||
| - R | от 0 до +1600 | ||
| Класс допуска^ по ГОСТ 6616-94 | 1 | 2 | 3 |
| Пределы допускаемых отклонений ТЭДС от | |||
| НСХ чувствительного элемента ПТ в | |||
| диапазоне измерений, °С | |||
| - K | ± 1,5 (от -40 до | ± 2,5 (от -40 | |
| 375 включ.) | до 333 | 0,015 • |t| | |
| ± 0,004 t (св. | включ.) | (от -200 до - | |
| - J | 375 до 1300 | ± 0,0075 t (св. | 167 включ.) |
| включ.) | 333 до 1300 | ± 2,5 | |
| включ.) | (св. -167 до | ||
| - E | 40 включ.) | ||
| - Т | ± 0,5 (от -40 до | ± 1(от-40 до | 0,015 • |t| |
| 125 включ.) | 133 включ.) | (от -200 до - | |
| ± 0,004 t (св. | ± 0,0075 t (св. | 67 включ.) | |
| 125 до 350 | 133 до 350 | ± 1(от -67 до | |
| включ.) | включ.) | 40 включ.) | |
| ± 1(от 0 до | |||
| - S | 1100 включ | ± 1,5 | ± 4 (от 600 |
| ± (1+0,003 (t- | (от 0 до 600 | до 800 | |
| - R | 1100)) (св. 1100 | включ.) | включ.) |
| до 1600 | ± 0,0025 • |t| | ± 0,005 t (св. | |
| включ.) | (св. 600 до | 800 до 1600 | |
| - В | 1600 включ.) | включ.) | |
| Примечание: |t| - абсолютное значение температуры, °С 1) - конкретное значение указывается в паспорте ПТ | |||
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от -55 до +150 |
| Максимальная влажность окружающего воздуха при температуре + 35 °С, % | 98 |
| Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее | 500 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 | группа FX |
| Степень защиты от воды и пыли | IP54, IP65, IP66, IP68 |
| Диапазон температур при транспортировании, °С | от -50 до +50 |
| Максимальная влажность окружающего воздуха в транспортной таре при температуре + 35 °С, % | 98 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - длина удлинительных проводов - диаметр монтажной части измерительной вставки - размеры соединительной головки (ширинахвысота) | 40000 40000 12,7 130x130 |
| Масса, кг, не более | 25 |
| Маркировка взрывозащиты в соответствии с ГОСТ 31441.12011 | 1Ех d IIC T6.. Т2 Gb Х 0Ex ia IIC T6.. .T2 Ga X 2Ex nA II C T6...T2 Gc X Ex tb IIIC Т85°С.. ,T225°C Db Х Ex ia IIIC T85C...T225C Db X |
| Вероятность безотказной работы, ч, не менее | 43000 |
| Средний срок службы, лет, не менее (при работе на верхнем пределе рабочего диапазона температур) | 10 |
наносится типографским способом на титульный лист паспорта.
Комплектность поставки ПТ приведена в таблице 3.
Таблица 3 - комплектность ПТ
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | СТ | 1 шт. |
| Измерительный преобразователь | - | 1 шт. |
| Технический паспорт | - | 1 шт. |
осуществляется по документам ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки».
Основные средства поверки:
- Преобразователь термоэлектрический платинородий-платинородиевый ПРО-1250 1-го разряда (Рег. № 41201-09);
- Преобразователь термоэлектрический эталонный ТППО 1-го разряда по ГОСТ 8.558-2009 (Рег. № 19254-10);
- Термометр сопротивления эталонный ЭТС-100 (Рег. № 19916-10);
- Измеритель температуры многоканальный прецизионный МИТ 8 (Рег. № 19736-11);
- Термостаты переливные прецизионные ТПП-1 (Рег. № 33744-07);
- Калибратор температуры КТ-3 (Рег. № 50907-12);
- Термостат с флюидизированной средой FB-08 (Рег. № 44370-10);
- Высокотемпературная печь ВТП 1600.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 50342-92 ГСИ. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
МИ 3090-2007 Рекомендация. ГСИ. Преобразователи термоэлектрические с длинной погружаемой части менее 250 мм. Методика поверки.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки. Техническая документация компании «Te.ma. S.r.l.» Италия.
