| Номер в госреестре | 78316-20 |
| Наименование СИ | Денситометры |
| Обозначение типа СИ | X-Rite eXact |
| Изготовитель | "X-Rite Pantone", США |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Денситометры X-Rite eXact (далее по тексту - денситометры) предназначены для измерений оптической плотности отражающих материалов в типографиях и лабораториях.
Принцип действия денситометров основан на измерении спектрального коэффициента отражения в геометрии освещения/наблюдения 45°/0° в диапазоне длин волн от 400 до 700 нм, который пересчитывается встроенным процессором в оптическую плотность, отображаемую затем на дисплее прибора. Денситометры имеют возможность проведения изменений оптической плотности для серых неселективных и цветных образцов отражающих материалов.
Денситометры представляют собой портативный прибор, состоящий из измерительного блока с сенсорным цветным экраном. В качестве источников излучения используются ультрафиолетовый светодиод и газонаполненная лампа накаливания.
Денситометры поддерживают следующие режимы измерений: M0 (без фильтра, источник типа А), М1 (с фильтром, имитирующим источник D50), M2 (с фильтром, обрезающим ультрафиолетовое излучение) и M3 (с поляризационным фильтром). Для каждого из перечисленных режимов измерений прибор позволяет выбрать следующие денситометрические статусы: Status A, Status E, Status I, Status T. Денситометрические статусы определяют типы оптических фильтров, используемых в различных областях полиграфии. Измерения в диапазоне оптической плотности от 0,02 до 2,00 возможны в любом из указанных режимов измерений (M0, M1, M2) и при любом денситометрическом статусе (Status A, Status E, Status I, Status T).
Питание денситометров осуществляется от аккумуляторной батареи. В комплект прибора входит док-станция, которая предназначена для хранения и зарядки прибора, когда не проводятся измерения. Зарядку прибора можно осуществлять напрямую от блока питания, без использования док-станции. В денситометрах имеется USB-порт для подключения к компьютеру.

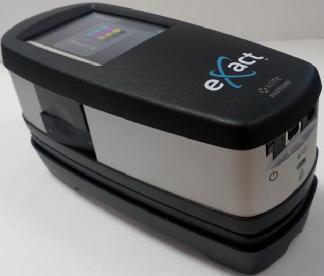

Общий вид денситометров представлен на рисунках 1 и 2.
Схема пломбирования от несанкционированного доступа представлена на рисунке 2.
Жидкокристаллический
экран
Денситометры функционируют под управлением специального программного обеспечения (ПО), установленного в энергонезависимой памяти прибора.
Управление измерениями осуществляется с помощью сенсорного экрана денситометра. По требованию заказчика возможно предоставление ПО X-Rite DataCatcher, версии не ниже 1.3, или X-Rite eXact Manager, версии не ниже 1.7, для управления с внешнего ПК, соединённого с прибором кабелем USB тип A(m) - USB тип B(m). ПО X-Rite DataCatcher или X-Rite eXact Manager не является обязательным.
Идентификационные данные программного обеспечения представлены в таблице 1.
Несанкционированное изменение встроенного программного обеспечения и метрологической части исключено конструкцией прибора. Установку обновленных версий встроенного программного обеспечения рекомендуется проводить только в сертифицированных сервисных центрах или представителями предприятия - изготовителя.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | eXact |
| Номер версии (идентификационный номер) ПО, не ниже | 3.0.2546 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности | от 0,02 до 2,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, не более: - для серых неселективных образцов - для цветных образцов | 2 0 О (N о" о" |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 400 до 700 |
| Геометрия измерений | 45°/0° |
| Апертура, мм | 2,0 |
| Габаритные размеры, мм, не более: | |
| - высота | 80 |
| - ширина | 80 |
| - длина | 185 |
| Масса, кг, не более | 1,0 |
| Параметры электрического питания: | |
| - литий-ионная аккумуляторная батарея, В | 7,2 |
| - внешнее питание от док-станции или источника | |
| питания: | |
| входное напряжение, В | от 100 до 240 |
| частота, Гц | от 50 до 60 |
| выходное напряжение, В | 12 |
| выходной ток, А | 2,5 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +20 до +25 |
| - относительная влажность воздуха (без | |
| выпадения конденсата), %, не более | 85 |
| -атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист Руководства по эксплуатации типографским способом, а также на поверхность денситометров методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Денситометр X-Rite eXact | - | 1 шт. |
| Док-станция | - | 1 шт. |
| Адаптер переменного тока | X-Rite P/N SE30-177 | 1 шт. |
| USB-кабель | - | 1 шт. |
| CD-диск с ПО * | X-Rite DataCatcher/X-Rite eXact Manager | 1 шт. |
| Кейс для хранения и перевозки | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 050.М4-19 | 1 экз. |
| * Поставляется в соответствии с заказом. | ||
осуществляется по документу МП 050.М4-19 «ГСИ. Денситометры X-Rite eXact. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «16» сентября 2019 года.
Основные средства поверки:
Рабочий эталон единиц интегральной оптической плотности по ГПС «Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация «X-Rite Pantone», США
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 05.12.2024 |
