| Номер в госреестре | 78317-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-10000 |
| Изготовитель | АО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-10000 (далее - РВС) предназначены для измерения объема жидкости.
РВС представляют собой закрытые вертикальные цилиндрические сосуды со стационарной крышей.
РВС оснащены дыхательным клапанами, замерными люками, люк-лазами, приемораздаточными патрубками, приборами контроля и сигнализации.
Резервуары стальные вертикальные цилиндрические РВС-10000, заводской номер 1 и 4, находятся на территории ЦТП «Красноленинский» АО «РН-Няганьнефтегаз».

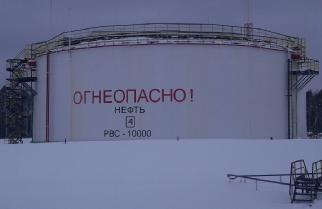

На рисунке 1 представлен общий вид РВС.
а) б)
Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВС-10000,
а) зав. № 1, б) зав. № 4
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости геометрическим методом, % | ±0,1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температуры окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Срок службы, лет | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-10000, зав. № 1 | 1 экз. |
| Резервуар стальной вертикальный цилиндрический | РВС-10000, зав. № 4 | 1 экз. |
| Паспорт вертикального стального цилиндрического резервуара | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки» геометрическим методом.
Основные средства поверки:
Рулетка измерительная металлическая ЕХ20/5, регистрационный номер в Федеральном информационном фонде (далее - регистрационный номер) 22003-07
Рулетка измерительная металлическая РНГ мод. Р30Н2Г, регистрационный номер 60606-15;
Нивелир оптико-механический с компенсатором В-40, регистрационный номер 45563-10;
Рейка нивелирная телескопическая VEGA TS5M, регистрационный номер 51835-12 Штангенциркуль ТТТЦ-Т, регистрационный номер 260-05;
Толщиномер ультразвуковой УТ-93П/1, регистрационный номер 18374-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице на месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-10000
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
