Государственный реестр средств измерений

Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН, 78321-20

78321-20
Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН (далее - влагомер) предназначены для непрерывного измерения объемного содержания воды в скважинной жидкости.
Карточка СИ
Номер в госреестре 78321-20
Наименование СИ Влагомеры оптические емкостные сырой нефти
Обозначение типа СИ АМ-ВОЕСН
Изготовитель ООО "НПП Автоматики и Метрологии", г.Самара
Год регистрации 2020
Срок свидетельства 29.05.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН (далее - влагомер) предназначены для непрерывного измерения объемного содержания воды в скважинной жидкости.

Описание

Принцип действия влагомера комбинированный, основан на двух методах: диэлькометрическом и оптическом. При работе влагомера в нефтяной фазе смеси (вода в нефти) функционирует диэлькометрическая часть; при работе влагомера в водной фазе смеси (нефть в воде) функционирует оптическая часть. Переключение режимов измерений влагомера при изменении фазы смеси производится автоматически.

Диэлькометрический метод основан на зависимости диэлектрической проницаемости водонефтяной смеси от содержания в ней воды. Электрод преобразователя меняет емкость нагрузки генератора в зависимости от содержания воды и нефти в водонефтяной смеси, вследствие чего изменяется частота выходного сигнала. Оптический метод основан на зависимости оптических свойств водонефтяной смеси от содержания в ней воды (нефти). Логарифмическая зависимость светопропускания смеси в зависимости от содержания в ней нефти преобразуется электронной схемой в частоту выходного сигнала. Влагомер градуируется на определенный сорт нефти и пластовой воды с места эксплуатации.

Влагомер состоит из первичного преобразователя (далее - ПП АМ-ВОЕСН) с диэлькометрическим и оптическим датчиками, электронного блока вычисления (далее - ЭБВ АМ-ВОЕСН) и барьера искробезопасности БИБ-04-7 КПДС.426475.008 ТУ.

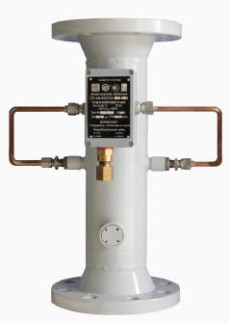

1111 АМ-ВОЕСН представляет собой неразборную металлическую конструкцию. ПП АМ-ВОЕСН имеет исполнения по максимальному давлению и диаметру условного прохода, таблица 1. Внутри корпуса конструкции изолированно установлен стальной полый электрод диэлькометрической части и два объектива со светодиодом оптической части. Электрические сигналы с электрода и фотодиода передаются в электронный блок находящийся в алюминиевом коробе, который закреплен к 1111 АМ-ВОЕСН. На внешней стороне короба установлен электрический разъем для подключения контрольного кабеля связи.

Таблица 1

Обозначение исполнения влагомера

Исполнение диаметра условного прохода, DN, мм

Исполнение максимального давления, PN, МПа

АМ-ВОЕСН-50-40

50

4,0

АМ-ВОЕСН-50-63

6,3

АМ-ВОЕСН-80-40

80

4,0

АМ-ВОЕСН-80-63

6,3

АМ-ВОЕСН-100-40

100

4,0

АМ-ВОЕСН-100-63

6,3

ПП АМ-ВОЕСН может применяться во взрывоопасной зоне в соответствии с маркировкой взрывозащиты.

ЭБВ АМ-ВОЕСН выполнен из унифицированного пластикового короба. На передней панели короба размещены цветной светодиодный графический дисплей и пленочная клавиатура, рисунок 2. В верхнем боковом выступе короба установлен тумблер включения/выключатель питания влагомера. В нижних боковых выступах расположены клеммные соединения для подключения кабеля питания, контрольного кабеля связи 1111 АМ-ВОЕСН с ЭБВ АМ-ВОЕСН и кабеля цифрового интерфейса RS 485 связи влагомера с верхним уровнем внешней системы автоматизации. Внутри ЭБВ АМ-ВОЕСН размещена печатная плата с контролером STM32F405RGT6 и вспомогательными электронными элементами.

ЭБВ АМ-ВОЕСН пломбируется изготовителем от несанкционированного доступа при эксплуатации. Пломбирование производится наклейкой нанесением ее на правую торцевую сторону корпуса короба ЭБВ АМ-ВОЕСН, рисунок 2. 11 АМ-ВОЕСН не пломбируется.

б) ЭБВ АМ-ВОЕСН

Программное обеспечение

Программное обеспечение (далее - ПО) влагомера является встроенным, загружаемым в ЭБВ АМ-ВОЕСН изготовителем на этапе изготовления и является его неотъемлемой частью. Градуировка влагомера производится специальной программой «Градуировка АМ-ВОЕСН .exe».

Защита метрологически значимой части ПО обеспечивается аппаратным вычислением контрольной суммы цифрового идентификатора и ее контролем, а также контролем версии ПО при включении питания ЭБВ АМ-ВОЕСН.

Уровень защиты ПО и измерительной информации «высокий» по Р 50.2.077-2014. Сведения об идентификационных данных ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EBV_VL

Номер версии (идентификационный номер ПО)

v.1.00

Цифровой идентификатор ПО

D565AD4C

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений содержания воды, объемная доля, %

от 0,1 до 99,9

Пределы допускаемого значения абсолютной погрешности содержания воды, объемная доля, %, в поддиапазонах: от 0,1 до 60,0 вкл. %, объемная доля воды от 60,0 до 99,9 %, объемная доля воды

± 1,0 ± 1,5

Диапазон показаний содержания нефти, объемная доля, %

от 0,1 до 99,9

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

водонефтяная смесь или скважинная жидкость после предварительной сепарации свободного газа

Остаточное содержание свободного газа в измеряемой среде, объемная доля, %, не более

5

Диапазон плотности измеряемой среды, кг/м3

от 772 до 1116

Диапазон содержания хлористых солей в измеряемой среде, массовая доля, %

от 0,3 до 15

Диапазон температуры измеряемой среды, °С

от + 5 до + 85

Давление, МПа, не более

6,3

Наименование характеристики

Значение

Диапазон температуры окружающей среды, °С

-    ПП АМ-ВОЕСН

-    ЭБВ АМ-ВОЕСН

от - 50 до + 50 от + 5 до + 55

Максимальное значение относительной влажности, %:

-    ПП АМ-ВОЕСН при температуре плюс 15°С;

-    ЭБВ АМ-ВОЕСН при температуре плюс 20°С

80

60

Представление результатов измерений

в цифровом виде

Дискретность отсчета, %, объемная доля

0,01

Цифровой интерфейс

RS 485 протокол MODBUS RTU

Максимальное расстояние от ПП АМ-ВОЕСН до барьера искробезопасности с ЭБВ АМ-ВОЕСН, м

200

Электропитание:

-    ЭБВ АМ-ВОЕСН:

напряжение переменного тока частотой 50 Гц, В

-    ПП АМ-ВОЕСН: напряжение постоянного тока, В

от 187 до 242 7,5

Потребляемая мощность, ВА, не более:

-    ПП АМ-ВОЕСН

-    ЭБВ АМ-ВОЕСН

2

10

Степень защиты оболочек от пыли и влаги:

-    ПП АМ-ВОЕСН

-    ЭБВ АМ-ВОЕСН

IP 65 IP 20 или IP 44 1)

Маркировка взрывозащиты:

-    ПП АМ-ВОЕСН

-    ЭБВ АМ-ВОЕСН

1ExibIIBT3

[Exib]IIB

Габаритные размеры ПП АМ-ВОЕСН (длинахширинахвысота), мм, не более

-    ПП АМ-ВОЕСН-50-40

-    ПП АМ-ВОЕСН-50-63

-    ПП АМ-ВОЕСН-80-40

-    ПП АМ-ВОЕСН-80-63

-    ПП АМ-ВОЕСН-100-40

-    ПП АМ-ВОЕСН-100-63

Габаритные размеры ЭБВ АМ-ВОЕСН (длинахширинахвысота), мм, не более

400х463х266

400х463х273

500x463x284

500x463x291

500x463x301

500x463x311

110x95x60

Масса ПП АМ ВОЕСН, кг, не более

-    ПП АМ-ВОЕСН-50-40

-    ПП АМ-ВОЕСН-50-63

-    ПП АМ-ВОЕСН-80-40

-    ПП АМ-ВОЕСН-80-63

-    ПП АМ-ВОЕСН-100-40

-    ПП АМ-ВОЕСН-100-63 Масса ЭБВ АМ-ВОЕСН, кг, не более

11,1

12,5

14,4

15,8

17,7

19,0

0,3

Средняя наработка на отказ, ч

20 000

Средний срок службы, лет, не менее

10

1) В зависимости от комплектации, устанавливается при заказе

Знак утверждения типа

наносится на шильдик 1111 АМ-ВОЕСН способом шелгографии и на титульный лист паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Влагомер, в том числе:

-    первичный преобразователь

-    электронный блок вычисления

ПП АМ-ВОЕСН ЭБВ АМ-ВОЕСН

1 шт. 1 шт.

Барьер искробезопасности

БИБ-04-7

1 шт.

Кабель контрольный

КВВГЭз 4х0,75 1)

1 шт.

Комплект монтажных частей 2)

АМ-ВОЕСН 2.05.00.000

1 шт.

Комплект ЗИП 3)

АМ-ВОЕСН 2.01.00.000 ЗИ

1 шт.

Комплект калибровочный 2)

8689.00.000

1 шт.

Миксер 2)

БН.55-07

1 шт.

Комплект монтажных частей

АМ-ВОЕСН 2.05.00.000

1 экз.

Ведомость ЗИП. Спецификация

АМ-ВОЕСН 2.01.00.000 ЗИ

1 экз.

Паспорт

АМ 007.1.00.00.000 ПС

1 экз.

Руководство по эксплуатации

АМ 007.1.00.00.000 РЭ

1 экз.

Методика поверки2)

НА.ГНМЦ.0358-19 МП

1 экз.

1)    Аналог кабеля указывается в руководстве по эксплуатации на влагомер, длина кабеля определяется при заказе.

2)    По требованию заказчика.

3)    Состав комплекта устанавливается при заказе.

Поверка

осуществляется по документу НА.ГНМЦ.0358-19 МП «ГСИ. Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика» 30 октября 2019.

Основные средства поверки:

рабочий эталон 1-го или 2-го разряда единицы объемного влагосодержания нефти и нефтепродуктов по ГОСТ 8.614-2013, аттестованный в диапазоне объемного влагосодержания от 0,01 % до 99,9 %, с пределами допускаемой абсолютной погрешности от 0,01 % до 0,3 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт при первичной поверке при выпуске из производства и на свидетельство о поверке при периодической поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов

ТУ 26.51.53-007-31651777-2018 Влагомер оптический емкостной сырой нефти АМ-ВОЕСН. Технические условия
