| Номер в госреестре | 78322-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВС-10000, РВС-20000 |
| Изготовитель | АО "Новокузнецкий завод резервуарных металлоконструкций им.Н.Е.Крюкова", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000 предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные вертикальные цилиндрические теплоизолированные,
3 3
номинальной вместимостью 10000 м , 20000 м .
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с наружной теплоизоляцией, днища и крыши.
Прием и отпуск продукта осуществляется через соответствующие приемные и раздаточные устройства.
Резервуары РВС-10000 с заводскими номерами МБ1с-1148, МБ2с-1149, РВС-20000 с заводскими номерами МБ7с-1146, МБ9с-1143 расположены по адресу: г. Петропавловск-Камчатский, ул. Степная, 50, Внеплощадочный склад мазута, ТЭЦ-2 ПАО «Камчатскэнерго» филиал Камчатские ТЭЦ.

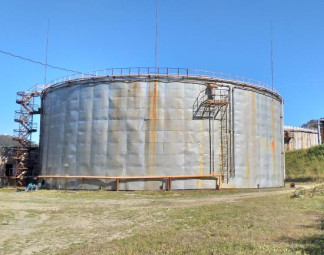

Общий вид резервуаров стальных вертикальных цилиндрических теплоизолированных РВС-10000, РВС-20000 представлен на рисунках 1, 2.
Пломбирование резервуаров стальных вертикальных цилиндрических
теплоизолированных РВС-10000, РВС-20000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-10000 | РВС-20000 | |
| Номинальная вместимость, м3 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,10 | |
| Таблица 2 - Основные технические характе | ристики |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара типографским способом
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-10000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный | РВС-20000 | 2 шт. |
| Резервуар стальной вертикальный цилиндрический теплоизолированный. Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
| Методика поверки | МП 1053-7-2019 | 1 экз. |
осуществляется по документу МП 1053-7-2019 «Инструкция. ГСИ. Резервуары стальные вертикальные цилиндрические теплоизолированные РВС-10000, РВС-20000. Методика поверки», утвержденному ФГУП «ВНИИР» 16 сентября 2019 г.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- тахеометр электронный Leica FlexLine TS02 plus (регистрационный номер 65933-16).
- термометр инфракрасный Testo 830-T2 (регистрационный номер 48507-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим теплоизолированным РВС-10000, РВС-20000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
