Номер в госреестре | 78324-20 |
Наименование СИ | Контрольно-проверочная аппаратура |
Обозначение типа СИ | Кварц Н |
Изготовитель | ФГАНУ "ЦНИ и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК), г.С.-Петербург |
Год регистрации | 2020 |
Срок свидетельства | 29.05.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Контрольно-проверочная аппаратура «Кварц Н» (далее - КПА «Кварц Н») предназначена для измерений частоты выходных электрических сигналов первичных измерительных преобразователей (ПИП) давления и температуры, вычисления по результатам измерений значений абсолютного давления, температуры, давления, приведенного к температуре 20 0С (приведённого давления), и показателя негерметичности в гермоотсеках.
Принцип действия КПА «Кварц Н» основан на измерении частоты выходных сигналов ПИП (не входящих в состав КПА «Кварц Н»), пропорциональных температуре и давлению, обработке результатов измерений и индикации контролируемых значений температуры, абсолютного давления, приведённого давления воздуха и показателя негерметичности (отношение разности двух значений приведённого давления ко времени, прошедшему между двумя измерениями).
Конструктивно КПА «Кварц Н» состоит из пульта наземного контроля и негерметичности (далее - КПА «Кварц Н») на основе портативной персональной ЭВМ ЕС 1866, блока сопряжения, принтера и источника бесперебойного питания (ИБП). КПА «Кварц Н» имеет интерфейс RS-232 для приема выходных сигналов ПИП.
В качестве первичных измерительных преобразователей температуры и давления используются датчики «Кварц ТМ» или первичные преобразователи «Кварц ПП».

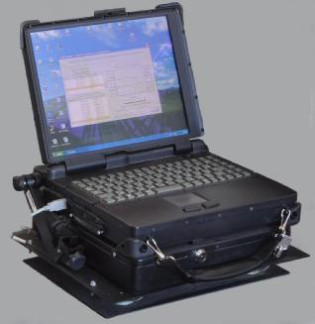

Общий вид КПА «Кварц Н», схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа представлены на рисунке 1.
Замок от
несанкционированного
доступа
Место нанесения знака утверждения типа
Программное обеспечение (ПО) предназначено для управления процессом измерений, сохранения результатов измерений и вычислений на жестком диске. К ПО относятся: операционная система, интегрированная среда разработки Delphi для создания приложений, драйвера и динамические библиотеки.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
Идентификационное данные (признаки) | Значение |
Идентификационное наименование ПО | KvarzTM.exe |
Номер версии (идентификационный номер ПО) | v.1.21.0.0 |
Цифровой идентификатор ПО | F2479A8EAEA1960C10A4F23BDAEF 3744 |
Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений частоты импульсов, кГц | от 25 до 50 |
Пределы допускаемой относительной погрешности измерений частоты импульсов, % | ±2-10-4 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение |
Время непрерывной работы, ч, не более | 8 |
Выходное напряжение постоянного тока для питания | 5±0,1 |
первичных измерительных преобразователей, В | |
Напряжение питания переменного тока частотой (50±0,5) Гц, В | 220±22 |
Потребляемая мощность, В А, не более | 500 |
Габаритные размеры, мм, не более: - пульт наземного контроля давления и негерметичности | |
- длина | 380 |
- ширина | 340 |
- высота | 200 |
- блок сопряжения | |
- длина | 230 |
- ширина | 148 |
- высота | 100 |
Наименование характеристики | Значение |
Масса, кг, не более: - пульт наземного контроля давления и негерметичности - блок сопряжения | 14 0,9 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре воздуха +20 °С), % - атмосферное давление, кПа | от +5 до +35 от 30 до 80 от 93,3 до 106,7 |
наносится на переднюю панель пультов КПА «Кварц Н» любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость изображения знака в течение установленного срока службы КПА «Кварц Н», и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность КПА «Кварц Н»
Наименование | Обозначение | Количество |
Пульт наземного контроля давления и негерметичности | - | 1 шт. |
Блок сопряжения | - | 1 шт. |
Источник бесперебойного питания | - | 1 шт. |
Принтер | - | 1 шт. |
Комплект кабелей соединительных | - | 1 к-т |
Комплект ЗИП | - | 1 к-т |
Руководство по эксплуатации | Т74.078.091 РЭ | 1 экз. |
Методика поверки | Т74.078.091 МП | 1 экз. |
Формуляр | Т74.078.091 ФО | 1 экз. |
Машина вычислительная электронная персональная портативная ЕС 1866. Руководство по эксплуатации | ПИРШ.466215.005 РЭ | 1 экз. |
Машина вычислительная электронная персональная портативная ЕС 1866. Формуляр | ПИРШ.466215.005 ФО | 1 экз. |
Программное обеспечение | - | 2 CD |
осуществляется по документу Т74.078.091 МП «Контрольно-проверочная аппаратура «Кварц Н». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 января 2020 г. Основные средства поверки:
- стандарт частоты рубидиевый FS 725 (рег. № 31222-06);
- генератор сигналов произвольной формы и стандартных функций двухканальный AFG 3022C (рег. № 53102-13);
- частотомер FCA 3000 (рег. № 51532-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых КПА «Кварц Н» с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Контрольно-проверочная аппаратура «Кварц Н». Технические условия. Т74.078.091ТУ
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 20.11.2024 |
