| Номер в госреестре | 78334-20 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | ADZ-SML |
| Изготовитель | "ADZ NAGANO GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления ADZ-SML (далее - датчики) предназначены для непрерывных измерений и преобразований абсолютного, избыточного давления (в том числе давления-разрежения, разрежения) газообразных или жидких сред в унифицированный электрический выходной сигнал.
Принцип действия датчиков давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя. В качестве чувствительного элемента используются тензорезистивные структуры.
Конструктивно датчики давления представляют собой конструкцию, которая состоит из первичного преобразователя давления (ИНД) и электронного преобразователя (ЭП). Измеряемое давление подается в камеру ИНД, вызывая деформацию тензорезисторов, которые расположены на мембране и соединены по мостовой схеме, что приводит к изменению электрического сопротивления. ЭП преобразует изменение сопротивления в унифицированный электрический выходной сигнал.
Конструкции датчиков абсолютного и избыточного давления по внешнему виду отличаются друг от друга наличием отверстия в разъеме (исполнение с электрическим разъемом) или воздухозаборной трубки (исполнение с электрическим кабелем) для соединения с атмосферным давлением датчиков избыточного давления.
Обозначение исполнения датчика в виде буквенно-цифрового кода имеет следующую структуру, расшифровка которой приведена в технической документации на датчики:
ADZ-SML-AAA SN ВВВ (С) DDD ЕЕЕ ННН GGG
Сокращенное наименование датчика
Модификация датчика Серийный номер Диапазон измерений Вид измеряемого давления Погрешность измерений Присоединение к процессу Выходной сигнал Электрическое подключение

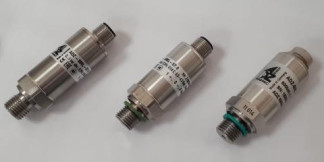

Фотография общего вида датчиков ADZ-SML представлена на рисунке 1.
Рисунок 1 - Общий вид датчиков ADZ-SML
Пломбирование датчиков не предусмотрено.
отсутствует.
Метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений, МПа (1) (2): - абсолютное давление | от 0 до 0,1; от 0 до 0,12; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,45; от 0 до 0,5; от 0 до 0,55; от 0 до 0,6; от 0 до 0,65; от 0 до 0,7; от 0 до 0,75; от 0 до 0,8; от 0 до 0,9; от 0 до 1,0; от 0 до 1,2; от 0 до 1,5; от 0 до 1,6; от 0 до 2,0; от 0 до 2,5; от 0 до 3,0; от 0 до 3,2; от 0 до 3,5; от 0 до 4,0; от 0 до 4,5; от 0 до 5,0; от 0 до 5,5; от 0 до 6,0; от 0 до 6,5; от 0 до 7,0; от 0 до 7,5; от 0 до 8,0; от 0 до 8,5; от 0 до 9,0; от 0 до 9,5; от 0 до 10,0; от 0 до 11,0; от 0 до 16,0; от 0 до 20,0; от 0 до 25,0; от 0 до 27,0; от 0 до 30,0; от 0 до 31,5; от 0 до 35,0; от 0 до 40,0; от 0 до 45,0; от 0 до 50,0; от 0 до 60,0 |
| - избыточное давление | от 0 до 0,01; от 0 до 0,05; от 0 до 0,06; от 0 до 0,1; от 0 до 0,12; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,45; от 0 до 0,5; от 0 до 0,55; от 0 до 0,6; от 0 до 0,65; от 0 до 0,7; от 0 до 0,75; от 0 до 0,8; от 0 до 0,9; от 0 до 1,0; от 0 до 1,2; от 0 до 1,5; от 0 до 1,6; от 0 до 2,0; от 0 до 2,5; от 0 до 3,0; от 0 до 3,2; от 0 до 3,5; от 0 до 4,0; от 0 до 4,5; от 0 до 5,0; от 0 до 5,5; от 0 до 6,0; от 0 до 6,5; от 0 до 7,0; от 0 до 7,5; от 0 до 8,0; от 0 до 8,5; от 0 до 9,0; от 0 до 9,5; от 0 до 10,0; от 0 до 11,0; от 0 до 16,0; от 0 до 20,0; от 0 до 25,0; от 0 до 27,0; от 0 до 30,0; от 0 до 31,5; от 0 до 35,0; от 0 до 40,0; от 0 до 45,0; от 0 до 50,0; от 0 до 60,0 |
| Наименование характеристики | Значение |
| - давление-разрежения | от -0,1 до 0,05; от -0,1 до 0,1; от -0,1 до 0,16; от -0,1 до 0,2; от -0,1 до 0,3; от -0,1 до 1,0 |
| - разрежение | от -0,1 до 0; от -0,01 до 0 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности, у, % (2) | ±0,5; ±1,0 |
| Вариация, % диапазона измерений | Y |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий (от +21 до +25 °С), % /10 оС | ±0,27 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106,7 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -60 до +125 95 от 80 до 110 |
| Выходные сигналы (2): - аналоговый в виде постоянного электрического тока, мА - аналоговый в виде напряжения постоянного тока, В | от 4 до 20; от 0 до 5; от 0 до 20; от 0 до 10; от 1 до 5 от 0 до 2,5; от 0 до 5; от 0 до 6; от 0 до 10; от 0,5 до 2,5; от 0,5 до 4,5; от 0,5 до 5; от 0,5 до 5,5; от 1 до 5 |
| Номинальное напряжение питания постоянного тока (для стандартных выходных сигналов), В Номинальное напряжение питания постоянного тока (для ратиометрических выходных сигналов), В | 24 5 |
| Диапазон напряжений питания постоянного тока (для стандартных выходных сигналов), В (2) | от 12 до 32; от 9 до 32; от 8 до 32 |
| Пределы допускаемой дополнительной приведенной к диапазону изменения выходного сигнала погрешности, вызванной отклонением напряжения питания от номинального (для стандартных выходных сигналов), 5, % / 1 В | ±0,09 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 30x30x96 |
| Масса, кг, не более | 0,12 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч , не менее | 100000 |
| Наименование характеристики | Значение |
| Степень защиты оболочки по ГОСТ 142542015 | IP65 |
| (1) Допускается применение других единиц измерений, допущенных к применению в РФ. (2) Конкретные значения указаны в паспорте | |
наносится на титульный лист паспорта типографским способом.
Комплектность датчиков представлена в таблице 2.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Датчик давления | ADZ-SML | 1 шт. | Модель в соответствии с заказом |
| Паспорт | - | 1 экз. | |
| Руководство по эксплуатации | - | 1 экз | |
| Методика поверки | МП 202-016-2019 | 1 экз. |
осуществляется по документу МП 202-016-2019 «Датчики давления ADZ-SML. Методика поверки», утвержденной ФГУП «ВНИИМС» 25.11.2019 г.
Основные средства поверки:
Рабочий эталон 1-го разряда по ГОСТ Р 8.840-2013 - манометр абсолютного давления МПАК-15 (Регистрационный № 24971-03).
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; (Регистрационный № 58794-14).
Калибратор давления CPG1500 (Регистрационный № 66079-16)
Калибраторы давления Crystal (Регистрационный № 64480-16)
Калибраторы давления CPH6000, СРН6200^1, CPH6200-S2, СРН62Ю^1, CPH62I0-S2, СРН6300^1, CPH6300-S2, CPH6400, CPH65I0-S1, CPH65I0-S2, CPH7000, CPH7650 (Регистрационный № 72192-18)
Манометры цифровые МТ (Регистрационный № 18413-02)
Мановакуумметр грузопоршневой МВП-2,5 (Регистрационный № 1652-99)
Барометр рабочий сетевой БРС-1М (Регистрационный № 16006-97)
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный 52489-13).
Мультиметр 3458А (Регистрационный № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Министерства промышленности и торговли от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Приказ Министерства промышленности и торговли от 06.12.2019 г. № 2900 «Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-1 - 1107 Па».
Техническая документация фирмы-изготовителя.
