| Номер в госреестре | 78342-20 |
| Наименование СИ | Ключи моментные предельные |
| Обозначение типа СИ | WERA серии Click-Torque |
| Изготовитель | "Wera Werkzeuge GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Ключи моментные предельные WERA серии Click-Torque, (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой или с правой и левой резьбой.
Принцип действия моментных предельных ключей WERA серии Click-Torque основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, фиксатора, предельного механизма, головки с трещоточным механизмом и присоединительным квадратом с шариковым фиксатором или гнезда для установки сменных инструментальных насадок. Ключи модификаций A5, A6, B1, B2, C1, C2, C3, C4, C5, E1, X1, X2, X3, X4, X5 и X6 имеют механическую шкалу для установки задаваемого значения крутящего момента силы. Ключи модификаций XP1, XP2, XP3, XP4 имеют внутренний специальный механизм для задания крутящего момента.
Ключи выпускаются в 20 модификациях: A5, A6, B1, B2, C1, C2, C3, C4, C5, E1, X1, X2, X3, X4, X5, X6, XP1, XP2, XP3 и XP4. Ключи различаются между собой диапазонами задаваемого значения крутящего момента силы и погрешностью измерений крутящего момента силы, способами установки задаваемого значения крутящего момента силы, а также значениями некоторых технических характеристик.
Ключи модификаций Click-Torque A5 могут поставляться в составе набора «Bicycle Set Torque 1», состоящего из ключа Click-Torque A5, четырёх торцевых и одиннадцати отверточных головок, в соответствии с заказом потребителя.
Ключи модификаций Click-Torque A6 могут поставляться в составе набора «Click Torque A6 Set 1», состоящего из ключа Click-Torque A6, шести торцевых, двенадцати отверточных головок и удлинителя, в соответствии с заказом потребителя.
Ключи модификаций Click-Torque C3 могут поставляться в составе набора «Click Torque C3 Set 1», состоящего из ключа Click-Torque C3, четырёх торцевых, семи отверточных головок и удлинителя, в соответствии с заказом потребителя.

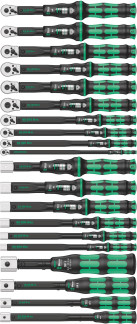

Общий вид ключей представлен на рисунках 1 - 20.
Типовая маркировка ключей представлена на рисунке 21.
Общий вид наборов «Bicycle Set Torque 1», «Click-Torque A6 Set 1», «Click-Torque C3
Set 1» представлен на рисунках 22-24.
•:<
•к
«ЯК’ ц
ЩХЯ ЩГ
\
Рисунок 3 - Общий вид ключей моментных предельных WERA, серии Click-Torque, модификации Click-Torque B1
к
«айв т
тт Иг
Ж
• 5.
•S
Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
отсутствует.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
| Click-Torque A5 | от 2,5 до 25,0 | 0,1 | ±4/- |
| Click-Torque A6 | от 2,5 до 25,0 | 0,1 | ±3/- |
| Click-Torque B1 | от 10 до 50 | 0,25 | ±3/- |
| Click-Torque B2 | от 20 до 100 | 0,5 | ±3/- |
| Click-Torque C1 | от 10 до 50 | 0,25 | ±3/- |
| Click-Torque C2 | от 20 до 100 | 0,5 | ±3/- |
| Click-Torque C3 | от 40 до 200 | 1 | ±3/- |
| Click-Torque C4 | от 60 до 300 | 1 | ±3/- |
| Click-Torque C5 | от 80 до 400 | 1 | ±3/- |
| Click-Torque E1 | от 200 до 1000 | 2 | ±3/- |
| Click-Torque X1 | от 2,5 до 25,0 | 0,1 | ±4/±4 |
| Модификация | Диапазон измерений крутящего момента силы, Н-м | Цена деления шкалы, Н-м | Пределы допускаемой относительной погрешности измерений крутящего момента силы по/против часовой стрелки, % |
| Click-Torque X2 | от 10 до 50 | 0,25 | ±3/±3 |
| Click-Torque X3 | от 20 до 100 | 0,5 | ±3/±3 |
| Click-Torque X4 | от 40 до 200 | 1 | ±3/±3 |
| Click-Torque X5 | от 60 до 300 | 1 | ±3/±3 |
| Click-Torque X6 | от 80 до 400 | 1 | ±3/±3 |
| Click-Torque XP1 | от 2,5 до 25,0 | -- | ±2/±2 |
| Click-Torque XP2 | от 10 до 50 | -- | ±2/±2 |
| Click-Torque XP3 | от 15 до 100 | -- | ±2/±2 |
| Click-Torque XP4 | от 20 до 250 | -- | ±2/±2 |
Таблица 2 - Технические характеристики
| Модификация | Размер присоединительного квадрата, мм (дюйм), прямоугольника, шестигранника или круглого отверстия, мм | Масса, г, не более | Длина, мм, не более |
| Click-Torque A5 | 6,4 (1/4) | 522 | 290 |
| Click-Torque A6 | 6,4 (1/4)** | 517 | 290 |
| Click-Torque B1 | 9,5(3/8) | 1056 | 360 |
| Click-Torque B2 | 9,5(3/8) | 1249 | 405 |
| Click-Torque C1 | 12,7 (1/2) | 1075 | 360 |
| Click-Torque C2 | 12,7 (1/2) | 1240 | 405 |
| Click-Torque C3 | 12,7 (1/2) | 1457 | 510 |
| Click-Torque C4 | 12,7 (1/2) | 1660 | 595 |
| Click-Torque C5 | 12,7 (1/2) | 2135 | 680 |
| Click-Torque E1 | 19,1(3/4) | 8000 | 1250 |
| Click-Torque X1 | 9x12* | 515 | 283 |
| Click-Torque X2 | 9x12* | 960 | 338 |
| Click-Torque X3 | 9x12* | 1052 | 372 |
| Click-Torque X4 | 14x18* | 1264 | 480 |
| Click-Torque X5 | 14x18* | 1439 | 570 |
| Click-Torque X6 | 14x18* | 1781 | 655 |
| Click-Torque XP1 | 9x12* | 375 | 217 |
| Click-Torque XP2 | 9x12* | 448 | 262 |
| Click-Torque XP3 | 9x12* | 546 | 332 |
| Click-Torque XP4 | 14x18* | 1220 | 457 |
| * - размер присоединительного прямоугольника ** - размер присоединительного шестигранника | |||
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Наработка на отказ, циклов, не менее | 5000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Ключ моментный предельный (модификация в соответствии с заказом потребителя) | 1 шт. | |
| Торцевые головки | 4 шт.1) 6 шт.2) | |
| Отверточные головки | 11 шт.3) 12 шт.2) 7 шт.4) | |
| Удлинитель | - | 1 5) 1 шт. 7 |
| Руководство по эксплуатации | - | 1 экз. |
| Футляр | - | 1 шт. |
| ■que C3, поставляемых в ue C3 Set 1» мых в составе наборов мых в составе наборов мых в составе наборов ue A6 и Click-Torque C3, », «Click-Torque A6 Set 1» | ||
| 1) для ключей модификаций Click-Torque A5 и Click-Tor составе наборов «Bicycle Set Torque 1» и «Click-Torc 2) для ключей модификации Click-Torque A6, поставляе «Click-Torque A6 Set 1» 3) для ключей модификации Click-Torque A5, поставляе «Bicycle Set 1» 4) для ключей модификации Click-Torque C3, поставляе «Click-Torque C3 Set 1» 5) для ключей модификаций Click-Torque A5, Click-Torc поставляемых в составе наборов «Bicycle Set Torque и «Click-Torque C3 Set 1» | ||
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- измерители (моментомеры) крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011. Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений крутящего момента силы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений крутящего момента силы Техническая документация «Wera Werkzeuge GmbH», Германия
