| Номер в госреестре | 78343-20 |
| Наименование СИ | Индикаторы рычажно-зубчатые |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод «КАЛИБР» (ООО ЮУИЗ «КАЛИБР»), г. Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы рычажно-зубчатые (далее по тексту - индикаторы) предназначены для измерений радиального биения, центрирования валов и отверстий, а также для контроля параллельности и выравнивания поверхностей в станках и приспособлениях.
Принцип действия индикаторов основан на преобразовании малых перемещений измерительного рычага, в пропорциональные угловые перемещения стрелки отсчетного устройства или пропорциональное изменение напряжения в электрической схеме блока цифровой индикации с последующим выводом результатов перемещений измерительного рычага на дисплей цифрового отсчетного устройства.
Индикатор состоит из корпуса со встроенным механизмом, измерительного рычага со сферическим измерительным наконечником, круговой шкалы со стрелкой или цифрового отсчетного устройства.
Индикаторы изготавливаются следующих типов:
- ИРБ, ИРБг - боковые со шкалами, параллельными оси измерительного рычага в среднем положении. Индикаторы типа ИРБг обеспечивают переключение направления хода измерительного рычага вручную;
- ИРТ, ИРТг - торцевые со шкалами, перпендикулярными к оси измерительного рычага в среднем положении и к плоскости его поворота. Индикаторы типа ИРТг обеспечивают переключение направления хода измерительного рычага вручную;
- ИРБП - боковые со шкалами, параллельными оси измерительного рычага в среднем положении и к плоскости его поворота;
- ИРБУ - боковые со шкалами под определенным углом к оси измерительного рычага в среднем положении и к плоскости его поворота;
- ИРБЦ - боковые с цифровым отсчетным устройством, параллельными оси измерительного рычага в среднем положении с цифровым отсчетным устройством.
Индикаторы изготавливаются с разной длиной измерительного рычага и разным материалом измерительного наконечника (стальной или рубиновый).
Индикаторы могут быть оснащены зажимным устройством типа «ласточкин хвост», с втулкой для крепления в стойках и штативах.
Индикаторы изготавливаются в двух исполнениях, отличающихся между собой наибольшей разностью погрешностей.
Товарный знак _ , наносится на паспорт индикаторов типографским методом,
на циферблат и на футляр индикаторов краской или методом лазерной маркировки.

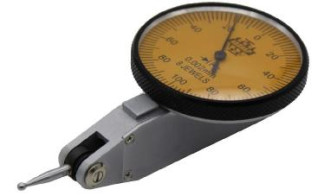

Общий вид индикаторов показан на рисунках 1-9.
• • -т
Рисунок 4 - Общий вид индикаторов типа ИРТ
Рисунок 9 - Общий вид индикаторов типа ИРБЦ Пломбирование индикаторов не предусмотрено.
отсутствует.
Таблица 1 - Основные метрологические характеристики индикаторов типов ИРБ, ИРБг, ИРТ, ИРТг, ИРБП, ИРБУ с ценой деления 0,01мм_
| Тип | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей*, мм, не более | Размах показаний**, мм, не более | |||
| На любом участке шкалы в пределах 0,1 мм | На всем диапазоне измерений | ||||||
| Исп.1 | Исп.2 | Исп.1 | Исп.2 | ||||
| ИРБ | От 0 до 0,5 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРБг | От 0 до 0,8 | 0,01 | 0,004 | 0,006 | 0,01 | 0,015 | 0,003 |
| ИРБ | От 0 до 0,8 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРТ | От 0 до 0,5 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРТг | От 0 до 0,8 | 0,01 | 0,004 | 0,006 | 0,01 | 0,015 | 0,003 |
| ИРТ | От 0 до 0,8 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРТ | От 0 до 1,6 | 0,01 | 0,005 | 0,008 | 0,02 | 0,030 | 0,003 |
| ИРБП | От 0 до 0,8 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРБУ | От 0 до 0,8 | 0,01 | 0,005 | 0,008 | 0,01 | 0,015 | 0,003 |
| ИРБУ | От 0 до 1,6 | 0,01 | 0,005 | 0,008 | 0,02 | 0,030 | 0,003 |
| Примечания: * - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. ** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |||||||
| Тип | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей*, мм, не более | Размах показаний**, мм, не более | |||
| На любом участке шкалы в пределах 0,1 мм | На всем диапазоне измерений | ||||||
| Исп.1 | Исп.2 | Исп.1 | Исп.2 | ||||
| ИРБ | От 0 до 0,2 | 0,002 | 0,002 | 0,003 | 0,004 | 0,006 | 0,002 |
| ИРТ | От 0 до 0,2 | 0,002 | 0,002 | 0,003 | 0,004 | 0,006 | 0,002 |
| ИРБУ | От 0 до 0,2 | 0,002 | 0,002 | 0,003 | 0,004 | 0,006 | 0,002 |
| Примечания: * - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага. ** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях. | |||||||
Таблица 3 - Основные метрологические характеристики индикаторов типа ИРБ с ценой деления 0,001мм_
| Тип | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей*, мм, не более | Размах показаний**, мм, не более | |||
| На любом участке шкалы в пределах 0,1 мм | На всем диапазоне измерений | ||||||
| Исп.1 | Исп.2 | Исп.1 | Исп.2 | ||||
| ИРБ | От 0 до 0,2 | 0,001 | 0,002 | 0,003 | 0,003 | 0,005 | 0,002 |
| ИРБ | От 0 до 0,12 | 0,001 | - | - | 0,003 | 0,005 | 0,002 |
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях._
Таблица 4 - Основные метрологические характеристики индикаторов типа ИРБЦ
| Тип | Диапазон измерений, мм | Дискретность отсчета, мм | Наибольшая разность погрешностей*, мм, не более | Размах показаний**, мм, не более | |
| Исп.1 | Исп.2 | ||||
| ИРБЦ | От 0 до 1 | 0,01 | 0,02 | 0,03 | 0,01 |
| ИРБЦ | От 0 до 1 | 0,001 | 0,013 | 0,020 | 0,003 |
Примечания:
* - Под наибольшей разностью погрешностей измерений индикатора понимают наибольшую алгебраическую разность погрешностей на проверяемом участке при прямом и обратном ходе измерительного рычага.
** - Под размахом показаний понимается наибольшая разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях.
эксплуатации и полный средний срок службы индикаторов
| Наименование характеристики | Значение |
| Измерительное усилие, Н, не более | 0,5 |
| Усилие поворота измерительного рычага, Н | от 2,5 до 7,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - скорость изменения температуры не более °С/ч - относительная влажность воздуха, %, не более | От +17 до +23 0,5 80 |
| Полный средний срок службы, лет, не менее | 5 |
Таблица 6 - Габаритные размеры и масса
| Тип | Диапазон измерений, мм | Цена деления (дискретность отсчета), мм | Габаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| ИРБ | От 0 до 0,5 | 0,01 | 78х42х24 | 0,09 |
| ИРБг | От 0 до 0,8 | 0,01 | 87х30х24 | 0,06 |
| ИРБ | От 0 до 0,8 | 0,01 | 78х42х24 | 0,09 |
| ИРБ | От 0 до 0,2 | 0,002 | 78х42х24 | 0,09 |
| ИРБ | От 0 до 0,2 | 0,001 | 78х42х24 | 0,09 |
| ИРБ | От 0 до 0,12 | 0,001 | 78х42х24 | 0,09 |
| ИРТ | От 0 до 0,5 | 0,01 | 73х42х42 | 0,09 |
| ИРТг | От 0 до 0,8 | 0,01 | 70х30х50 | 0,06 |
| ИРТ | От 0 до 0,8 | 0,01 | 73х42х42 | 0,09 |
| ИРТ | От 0 до 1,6 | 0,01 | 73х42х42 | 0,09 |
| ИРТ | От 0 до 0,2 | 0,002 | 73х42х42 | 0,09 |
| ИРБП | От 0 до 0,8 | 0,01 | 85х42х18 | 0,10 |
| ИРБУ | От 0 до 0,8 | 0,01 | 108х42х34 | 0,10 |
| ИРБУ | От 0 до 1,6 | 0,01 | 108х42х34 | 0,10 |
| ИРБУ | От 0 до 0,2 | 0,002 | 108х42х34 | 0,10 |
| ИРБЦ | От 0 до 1 | 0,01 | 88х50х30 | 0,09 |
| ИРБЦ | От 0 до 1 | 0,001 | 88х50х30 | 0,09 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 7 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Индикатор | - | 1 шт. |
| Элемент питания (для индикаторов типа ИРБЦ) | - | 1 шт. |
| Державка 0 4, 6 или 8 мм для крепления «ласточкин хвост» (по дополнительному заказу) | - | 1 шт |
| Переходная втулка с 05 на 08 мм (для индикаторов типов ИРБг, ИРТг) | - | 1 шт |
| Футляр | - | 1 шт. |
| Паспорт | ИРЗ.00.00.001 ПС | 1 экз. |
| Методика поверки | МП 203-8-2020 | 1 экз. |
осуществляется по документу МП 203-8-2020 «Индикаторы рычажно-зубчатые. Методика поверки», утвержденному ФГУП «ВНИИМС» 3 марта 2020 г.
Основное средство поверки:
- прибор для поверки измерительных головок и датчиков Optimar 100 (Рег. № 36893-08) с приспособлением для поверки индикаторов рычажно-зубчатых к прибору Optimar 100
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.
ТУ 26.51.66.140-011-04567838.01-2019 «Индикаторы рычажно-зубчатые. Технические условия»
