Штангенглубиномеры Werka, 78344-20

Штангенглубиномеры Werka (далее по тексту штангенглубиномеры) предназначены для измерений глубины элементов деталей, выемок, выступов и т.д.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	78344-20
Наименование СИ	Штангенглубиномеры
Обозначение типа СИ	Werka
Изготовитель	"Werka Co., Ltd.", Китай
Год регистрации	2020
Срок свидетельства	29.05.2025
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.

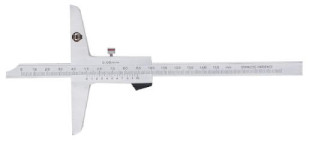

Штангенглубиномеры с отсчетом по нониусу состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, и рамки с нониусом, которая перемещается вдоль штанги.

Штангенглубиномеры с цифровым отсчетным устройством состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, и рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, встроенного источника питания.

Рамка своей измерительной поверхностью базируется на измеряемую деталь. Штангенглубиномеры с цифровым отсчетным устройством могут быть изготовлены в пыле- и влагозащищенном исполнении.

Штангенглубиномеры изготавливаются следующих исполнений:

- с отсчетом по нониусу;

- с отсчетом по нониусу с Г-образной штангой;

- с цифровым отсчетным устройством;

- с цифровым отсчетным устройством с Г-образной штангой;

- с цифровым отсчетным устройством для измерений глубин в малых отверстиях.

vSfiw щр Г If Я

Логотип или " ^1 наносится на паспорт штангенглубиномеров

типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской или методом лазерной маркировки.

Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

> я;

г I

|. | |||Н.Л| |1 I

V V

O.DSnm |

Illl|llll|ll!i)1i1i|nr*;': ......................■ 1|111||1М 1.141.1IIII :и|'ГIIII ИИ и I IIII llll || Ill'll llllllM || ||Ч|| ,|-| |М I-1 I-1.....I I III ......I llll III.1:1 Mil III II.......Ill

> .1П .» iin "I,, '■Ur. uy((, "Л,- "V„ Of1 u?1 1 Dl1 4'

|,||| : :: I r jl |i |ihil и;. ^ ',1" |11|1 -1 -11........-' -111111111111 ■ 11111111111111 l!! 11111111 il 1111Ь11 П 1| 1111 ll Г|111111 III IП 11 |1| lf| N II11II ll IIII N 14'Ш ll IIII ll III ll II Г 11| |! Ml

Рисунок 2 - Общий вид штангенглубиномеров с отсчетом по нониусу с Г-образной

штангой

Рисунок 4 - Общий вид штангенглубиномеров с цифровым отсчетным устройством с

Г-

образной штангой

—‘i $

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Диапазон измерений, значение отсчета по нониусу, шаг дискретности, пределы допускаемой абсолютной погрешности и длина измерительной поверхности рамки_

Исполнение	Диапазон измерений, мм	Значение отсчета по нониусу (шаг дискретности), мм	Пределы допускаемой абсолютной погрешности, мм	Длина измерительной поверхности рамки, мм
С отсчетом по нониусу	от 0 до 150	0,05	±0,05	100
	от 0 до 160	0,05	±0,05	150
	от 0 до 300	0,05	±0,06	150
	от 0 до 500	0,05	±0,07	150
С отсчетом по нониусу с Г-образной штангой	от 0 до 150	0,05	±0,05	100
С отсчетом по нониусу с Г-образной штангой	от 0 до 300	0,05	±0,06	150
С цифровым отсчетным устройством	от 0 до 150	0,01	±0,03	100
	от 0 до 200	0,01	±0,03	100
	от 0 до 250	0,01	±0,04	150
	от 0 до 300	0,01	±0,04	150
С цифровым отсчетным устройством с Г-образной штангой	от 0 до 150	0,01	±0,03	100
	от 0 до 200	0,01	±0,03	100
	от 0 до 300	0,01	±0,04	150
С цифровым отсчетным устройством для малых отверстий	от 0 до 30	0,01	±0.02	60

Исполнение	Диапазон измерений, мм	Габаритные размеры, мм, не более			Масса, кг, не более
Исполнение	Диапазон измерений, мм	длина	ширина	высота	Масса, кг, не более
С отсчетом по нониусу	от 0 до 150	225	100	10	0,157
	от 0 до 160	280	150	10	0.210
	от 0 до 300	380	150	10	0,308
	от 0 до 500	580	150	10	0,395
С отсчетом по нониусу с Г-образной штангой	от 0 до 150	225	100	10	0,457
С отсчетом по нониусу с Г-образной штангой	от 0 до 300	380	150	10	0,308
С цифровым отсчетным устройством	от 0 до 150	230	100	17	0,480
	от 0 до 200	285	100	17	0,500
	от 0 до 250	300	150	17	0.630
	от 0 до 300	390	150	17	0,850
С цифровым отсчетным устройством с Г-образной штангой	от 0 до 150	230	100	17	0,480
	от 0 до 200	285	100	17	0,500
	от 0 до 300	300	150	17	0,850
С цифровым отсчетным устройством для малых отверстий	от 0 до 30	390	60	17	0,040

Таблица 3 - Отклонение от плоскостности, условия эксплуатации и средний срок службы

Наименование характеристики	Значение
Отклонение от плоскостности измерительной
поверхности, мм, не более:
- рамки	0,008
- штанги	0,008
Условия эксплуатации:
- диапазон рабочих температур, °С	От +15 до +25
- относительная влажность, %, не более	80
Средний срок службы, лет	5

Знак утверждения типа

наносится на футляр штангенглубиномеров методом наклейки и на титульном листе паспорта типографским методом.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Комплектность
Штангенглубиномер	-	1 шт.
Элемент питания для штангенглубиномеров с цифровым отсчетным устройством (с цифровым отсчетным устройством с Г-образной штангой; с цифровым отсчетным устройством для измерений глубин в малых отверстиях)	-	1 шт.
Футляр	-	1 шт.
Паспорт для штангенглубиномеров: - с отсчетом по нониусу (с отсчетом по нониусу с Г-образной штангой); - с цифровым отсчетным устройством (с цифровым отсчетным устройством с Г-образной штангой; с цифровым отсчетным устройством для измерений глубин в малых отверстиях)	ШГ.01.001.ПС ШГЦ.01.001.ПС	1 экз.
Методика поверки	МП 203-5-2020	1 экз.

Поверка

осуществляется по документу МП 203-5-2020 «Штангенглубиномеры Werka. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 февраля 2020 г.

Основные средства поверки:

- рабочие эталоны 4-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г (меры длины концевые плоскопараллельные);

- плита 3-0-250х250 ГОСТ 10905-86.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносятся на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018. Техническая документация изготовителя
