| Номер в госреестре | 78349-20 |
| Наименование СИ | Усилители заряда и напряжения |
| Обозначение типа СИ | АР5230-ХХ |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители заряда и напряжения АР5230-ХХ (далее по тексту - усилитель) предназначены для измерений, усиления и преобразования высокоимпедансного сигнала заряда пьезоэлектрических преобразователей и преобразователей со встроенным согласующим усилителем в низкоимпедансный сигнал напряжения.
Принцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, датчика силы, давления и т.д., далее -датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или напряжения при работе с датчиками со встроенным согласующим усилителем.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот с затуханием 35 дБ/декада вне полосы пропускания позволяет выбрать оптимальную амплитудно-частотную характеристику усилителя. Конструкция усилителя допускает многоканальное (до 16 каналов) исполнение в одном корпусе. Количество каналов указывается в обозначении через дефис.

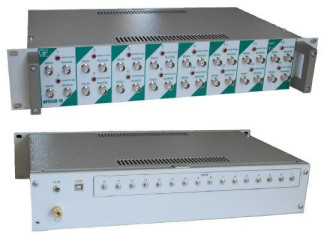

Внешний вид 16-ти канального исполнения усилителя и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
б) задняя панель
lilt-
т
Место нанесения пломбы-этикетки
Программное обеспечение (ПО) предназначено для установления требуемых режимов работы, коэффициентов преобразования и частоты среза ФНЧ и ФВЧ. Метрологические характеристики усилителя нормированы с учетом влияния на них ПО.
Уровень защиты ПО соответствует уровню «низкий» в соответствии с Р 50.2.077-2014. ПО не требует специальных средств защиты от преднамеренного воздействия, целостность ПО проверяется расчетом цифрового идентификатора (контрольной суммы исполняемого кода) с использованием алгоритма СЯС-32. Характеристики ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АБКЖ.00019-01 |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО (с использованием алгоритма CR£32) | * |
| * - Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) указывается в паспорте АБКЖ.431134.045ПС. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальный входной заряд (пик), пКл, не менее | ±105 |
| Максимальное входное напряжение (пик), В, не менее | ±10 |
| Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл | от 0,1 до 100 |
| Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) | от 1 до 100 |
| Диапазон нормирования (шаг 0,01) коэффициента преобразования | от 1 до 9,99 |
| Пределы основной относительной погрешности установки коэффициента преобразования на частоте 1 кГц, % | ±0,8 |
| Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до + 50 °С, % | ±0,5 |
| Рабочий диапазон частот с затуханием на нижней и верхней границах минус 30 % и минус 10 % соответственно, Гц | от 0,1 до 100000 |
| Неравномерность АЧХ в диапазоне частот от 3 до 30000 Гц, % | ±0,4 |
| Частоты среза встроенного ФВЧ (-10 % на частоте среза), Гц | 0,2; 1; 2; 10; 100 |
| Частоты среза встроенных ФНЧ (-10 % на частоте среза), кГц | 1; 10; 30 |
| Максимальное выходное напряжение (пик), В, не менее | ±10 |
| СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 2 Гц до 30 кГц, мкВ, не более | 20 |
| СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 2 Гц до 30 кГц, пКл, не более | 2010-3 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +25 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Режим питания датчиков со встроенным усилителем: - напряжение, В - ток, мА | от 20 до 28 от 3 до 18* |
| Напряжение питания усилителя, В | 12±2 |
| Ток потребления усилителя, А, не более | 3,5 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +35 °С, % | от 0 до +50 до 80 |
| Габаритные размеры усилителя (ширинахвысотахглубина), мм, не более | 481x91x325 |
| Масса усилителя, кг, не более | 10 |
| Гарантийный срок хранения с момента изготовления, месяцев | 42 |
| Гарантийный срок эксплуатации с момента поставки заказчику, месяцев | 36 |
| * - номинальное значение тока определяется при заказе, по умолчанию (5,7±0,7) мА | |
наносится на заглавный лист паспорта АБКЖ.431134.045ПС и руководства по эксплуатации АБКЖ.431134.045РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность усилителя
| Наименование | Обозначение | Количество, шт. |
| Усилитель заряда и напряжения AP5230-XX | АБКЖ.431134.045 | |
| Усилитель заряда и напряжения AP5230-XX. Паспорт | АБКЖ.431134.045ПС | |
| АР5230 Explorer. Руководство оператора | АБКЖ.00019-01 34 | |
| Компакт-диск установочный | - | |
| Кабель интерфейсный USB А-В | - | |
| Усилитель заряда и напряжения AP5230-XX. Руководство по эксплуатации | АБКЖ.431134.045РЭ | одно на партию |
| Усилители заряда и напряжения AP5230-XX. Методика поверки | А3009.365.МП-2019 | |
| Блок питания | по требованию | |
| Эквивалент емкостной Е1000 | ||
| Эквивалент электрический Е0.95, Е3.3 |
осуществляется по документу А3009.0365.МП-2019 «Усилители заряда и напряжения АР5230-ХХ. Методика поверки», утвержденному ФГУП «РФЯЦ-ВНИИЭФ» 23.12.2019 г.
Основные средства поверки: калибратор универсальный Н4-16 (рег. № 46627-11), мультиметр цифровой 34401А (рег. № 54848-13).
Допускается применение аналогичных средств измерений, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 № 1053 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 100 В в диапазоне частот от 110-1 до 210-9 Г ц»
АБКЖ.431134.045ТУ Усилитель заряда и напряжения АР5230-ХХ. Технические условия
| Зарегистрировано поверок | 60 |
| Поверителей | 9 |
| Актуальность данных | 17.11.2024 |
