| Номер в госреестре | 78351-20 |
| Наименование СИ | Скобы микрометрические специальные |
| Изготовитель | АО "Уральский НИИ композиционных материалов", г.Пермь |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Скобы микрометрические специальные (далее - скобы) предназначены для измерений
длины.
Принцип действия скоб основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Скобы микрометрические специальные представляют собой металлическую скобу, в которой слева установлена пятка, а справа - микрометрическая головка. На барабане микрометрической головки находится трещотка, которая обеспечивает постоянство измерительного усилия. Скобы микрометрические специальные изготовлены в двух модификациях, которые отличаются формой скобы, формой измерительной поверхности микрометрического винта и пяток.
Скобы микрометрические специальные модификации 934.8124-0013 имеют сферическую форму измерительной поверхности микрометрического винта и гладкую пятку.
Скоба микрометрическая специальные модификации 934.8124-0015 имеет измерительную поверхность микрометрического винта и пятку конусной формы.
Отсчет показаний осуществляется по шкалам стебля и барабана с ценой деления шкалы 0,01 мм.

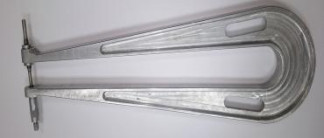

Общий вид скоб микрометрических специальных представлен на рисунках 1 и 2.
Рисунок 2 - Общий вид скобы микрометрической специальной модификации 934.8124-0015 Пломбирование скоб микрометрических специальных не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения для модификаций скоб микрометрических специальных | |
| 934.8124-0013 | 934.8124-0015 | |
| Диапазон измерений, мм | от 0 до 25 | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений, мкм | ±50 | ±20 |
| Цена деления шкалы, мм | 0,01 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Расстояние от стебля до измерительной кромки барабана, мм, не более | 0,4 |
| Измерительное усилие, Н | от 5 до 11 |
| Колебания измерительного усилия, Н, не более | 2 |
| Допускаемое изменение показаний скобы от изгиба при усилии в 10 Н, направленном по оси измерения, мм | 0,050 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 80 |
| Средний срок службы, лет, не менее | 5 |
Таблица 3 - Габаритные размеры и масса
| Модификация | Масса, кг, не более | Длина, мм, не более | Ширина, мм, не более | Толщина, мм, не более |
| 934.8124-0013 | 5,2 | 725 | 255 | 65 |
| 934.8124-0015 | 1,5 | 330 | 350 | 45 |
наносят на титульный лист «Руководства по эксплуатации» типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Скоба микрометрическая специальная | 1 шт. | |
| Футляр | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| «ГСИ. Скобы микрометрические специальные. Методика поверки» | МП 81-233-2019 | 1 экз. |
осуществляется по документу МП 81-233-2019 «ГСИ. Скобы микрометрические специальные. Методика поверки», утвержденному ФГУП «УНИИМ» 26. декабря 2019 г.
Основные средства поверки:
- рабочий эталон 4-го разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной Приказом Росстандарта от 29.12.2018 N 2840 (меры длины концевые плоскопараллельные).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к скобам микрометрическим специальным
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. N 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
