| Номер в госреестре | 78353-20 |
| Наименование СИ | Толщиномеры радиоизотопные |
| Обозначение типа СИ | Fe60a |
| Изготовитель | ПАО "Северсталь", г.Череповец |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномеры радиоизотопные Fe60а (далее - толщиномеры) предназначены для непрерывных бесконтактных измерений толщины полосового металлопроката.
Принцип действия толщиномеров основан на эффекте поглощения гамма-излучения при его прохождении через измеряемый материал. Блок источника излучения с радионуклидом Am-241 создает коллимированный пучок гамма-излучения. Блок детектирования на базе ионизационной камеры преобразует интенсивность гамма излучения в унифицированный электрический сигнал и передает в контроллер. Контроллер усредняет сигнал в течение заданного времени, вычисляет толщину измеряемого материала, исходя из калибровочной зависимости, записанной в память контроллера. Измеренное значение толщины выводится на монитор операторской станции в цифровом и графическом виде.
Толщиномеры содержат измерительную скобу в виде С-образной рамы с электрическим приводом, на которой закреплены блок источника и блок детектирования; шкаф электроники, содержащий управляющий контроллер S7-1500 (Siemens), частотный преобразователь, блоки питания, коммутационную аппаратуру; операторскую станцию на базе ПЭВМ; местный пульт управления, содержащий кнопки управления приводом измерительной скобы, открытие/закрытие заслонки источника и аварийную кнопку; цифровое табло с интерфейсом «Профибас», свето-звуковую сигнализацию.

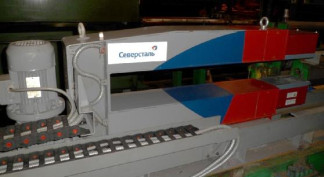

Общий вид толщиномеров представлен на рисунке 1.
Толщиномеры имеют программное обеспечение (ПО), которое позволяет управлять процессом измерений, а также осуществляет обработку, хранение и визуализацию результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Fe60 S7-1500 |
| Номер версии (идентификационный номер) ПО | не ниже 1.2 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины, мм | от 0,1 до 6,0 |
| Пределы допускаемой абсолютной погрешности измерений толщины в поддиапазоне измерений от 0,1 до 1,0 мм включ., мм Пределы допускаемой относительной погрешности измерений толщины в поддиапазоне измерений св. 1,0 до 6,00 мм включ., % | ± 0,005 ± 0,5 |
| Дискретность измерений толщины, мм | 0,001 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение питающей сети, В | 220+22 |
| -частота питающей сети, Гц | 50±1 |
| Потребляемая мощность, кВ А, не более | 2 |
| Условия эксплуатации: температура окружающей среды, °С | от +10 до +30 |
| Диаметр рабочей площадки измерений, мм | 50 |
| Измерительный зазор, мм | 150 |
| Средний срок службы, лет | 7 |
Таблица 4 - Габаритные размеры и масса основных компонентов толщиномеров
| Наименование компонента | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | глубина | ||
| Блок источника | 325 | 156 | 142 | 10 |
| Блок детектирования | 325 | 156 | 142 | 10 |
| С-рама | 1477 | 373 | 785 | 400 |
| Шкаф электроники | 1600 | 600 | 600 | 120 |
наносится на титульный лист руководства по эксплуатации толщиномеров типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Толщиномер радиоизотопный Fe60a | — | 1 шт. |
| Комплект эксплуатационной документации | — | 1 комплект |
| ГСИ. Толщиномеры радиоизотопные Fe60a. Методика поверки | МП 110-261-2019 | 1 экз. |
осуществляется по документу МП 110-261-2019 «ГСИ. Толщиномеры радиоизотопные Fe60a. Методика поверки», утвержденному ФГУП «УНИИМ» 30.12.2019.
Основные средства поверки:
- набор мер толщины из стали TRM-Fe, регистрационный № 44108-10, диапазон номинальных значений толщины мер от 0,1 до 6,0 мм, пределы допускаемой абсолютной погрешности толщины ±(0,001 - 0,003) мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
ТУ 26.51.41-002-00186217-2018 Толщиномеры радиоизотопные Fe60a. Технические условия
