| Номер в госреестре | 78355-20 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | СИ-1/ТВ2/ТВ3 |
| Изготовитель | АО "Уральский завод гражданской авиации", г.Екатеринбург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные СИ-1/ТВ2/ТВ3 (далее - системы) предназначены для измерений давления воздуха (газов) и жидкостей и силы постоянного тока, соответствующей значениям давления; температуры воздуха (газов) и жидкостей, измеряемой термопреобразователями сопротивления (ТС), и сопротивления постоянному току, соответствующего значениям температуры; массового расхода топлива; частоты электрических сигналов, соответствующей значениям частоты вращения роторов; напряжения и силы постоянного тока; крутящего момента силы; расхода (прокачки) масла; массы масла; параметров вибрации.
Принцип действия систем основан на измерении первичными измерительными преобразователями (далее - ПИП, датчики) физических величин, преобразовании их в электрические сигналы и далее с помощью аппаратуры сбора и преобразования сигналов систем- в цифровой код для дальнейшей его передачи на промышленные компьютеры (ПК), осуществляющие обработку, выдачу, хранение информации и ведение печатного протокола.
Конструктивно системы состоят из:
- четыре шкафа (ША1, ША2, ША3, ША4) и три тумбы (ТБ1, ТБ2, ТБ3), содержащие: аппаратуру сбора и преобразования сигналов, включающую модули аналого-цифрового преобразования (АЦП) серий Adam-4000 и Adam-5000; нормирующие преобразователи производства «КонтрАвт» и «DataForth»; аппаратуру измерений роторных вибраций ИВ-Д-СФ-3М-9 (регистрационный номер (далее - рег. №) 44944-10 в Федеральном информационном фонде); блоки питания; ПИП и сетевой коммутатор;
- автоматизированное рабочее место (АРМ) в составе: двух ПК моделей CU-Pro-Life и CU-1; четырех ЖК-мониторов AOC I2276VW; двух комплектов клавиатуры Logitech MK270 с манипуляторами «мышь»; печатающего устройства Kyocera Ecosys M2040DN; аппаратуры ТEXELVX100 (фирмы Froude); источника бесперебойного питания Ippon SmartWinner 2000 New; барометра сетевого БРС-1М-1 (рег. № 16006-97);
- комплект ПИП.
Комплект ПИП содержит:
- преобразователи давления измерительные АИР-10 (рег.№ 31654-14);
- преобразователи давления измерительные АИР-20/М2 (рег. № 63044-16);
- преобразователь расхода турбинный ТПР10 (рег. № 8326-04);
- расходомер-счётчик жидкости ОР-40 (рег. № 19320-12)
- термопреобразователи сопротивления ТП-9201-21 (рег. № 48114-11);
- вибропреобразователи МВ-43 (рег. № 16985-08) в составе аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М-9 (рег. № 44044-10);
- датчик тахометрический МЭД-1 (рег. № 64257-16);
- датчик весоизмерительный тензорезисторный STCS 50 (рег. № 38957-08);
- шунт стационарный калибровочный 75ШСМ (рег. № 1710-62).
АРМ и шкаф ША1 расположены в кабине наблюдения; шкафы ША2, ША3, тумбы ТБ1 - ТБ3 и ПИП - в помещении испытательного бокса; шкаф ША4 - в помещении электрощи-товой.
Аппаратура шкафов ША1 - ША4 и тумб ТБ1 - ТБ3 соединена с ПИП линиями связи длиной до 15 м и с ПК - через сетевой коммутатор линиями связи длиной до 15 м.
Структурная схема систем приведена на рисунке 1.
Функционально системы состоят из измерительных каналов (далее - ИК):
- давления воздуха (газов) и жидкостей и силы постоянного тока, соответствующей значениям давления;
- температуры воздуха (газов) и жидкостей, измеряемой ТС, и сопротивления постоянному току, соответствующего значениям температуры;
- массового расхода топлива;
- частоты электрических сигналов, соответствующей значениям частоты вращения роторов;
- напряжения и силы постоянного тока.
- крутящего момента силы;
- расхода (прокачки) масла;
- массы масла;
- параметров вибрации;
Принцип действия ИК давления воздуха (газов) и жидкостей основан на зависимости величины выходного электрического сигнала ПИП (АИР-10, АИР-20/М2) от значения измеряемого давления, воздействующего на чувствительный элемент. Выходной электрический сигнал ПИП (сила постоянного тока от 4 до 20 мА) преобразуется АЦП в цифровой код, регистрируемый ПК, с последующим вычислением по индивидуальной функции преобразования ИК измеренной величины давления.
Принцип действия ИК силы постоянного тока, соответствующей давлению воздуха (газов) и жидкостей, основан на преобразовании АЦП силы постоянного тока в цифровой код, регистрируемый ПК, с последующим вычислением по индивидуальной функции преобразования ИК измеренной величины силы постоянного тока.
Принцип действия ИК температуры воздуха (газов) и жидкостей, измеряемой ТС, основан на зависимости изменения сопротивления чувствительного элемента ПИП от измеряемой температуры среды. Сопротивление постоянному току ТС преобразуется АЦП в цифровой код, регистрируемый ПК, с последующим определением измеренной величины температуры по индивидуальной функции преобразования ИК с учетом номинальной статической характеристики ПИП.
Принцип действия ИК сопротивления постоянному току, соответствующего значениям температуры, измеряемой ТС, основан на преобразовании АЦП сопротивления постоянному току ТС в цифровой код, регистрируемый ПК, с последующим вычислением по индивидуальной функции преобразования ИК измеренной величины сопротивления постоянному току.
Принцип действия ИК массового расхода топлива основан на преобразовании ПИП (расходомер-счётчик жидкости ОР-40) объемного расхода топлива в импульсный частотный электрический сигнал, поступающий на вход преобразователя сигналов НПСИ-ЧВ-0-24 (рег. № 72891-18), на выходе которого формируется унифицированный сигнал напряжения постоянного тока, пропорциональный частоте сигнала с выхода ОР-40, который подается в АЦП, где преобразуется в цифровой код, регистрируемый ПК. Массовый расход топлива определяется по программе ПК с учетом плотности топлива и индивидуальных функций преобразования ОР-40 и ИК частоты.
Принцип действия ИК частоты электрических сигналов, соответствующей значениям частоты вращения роторов, основан на законе электромагнитной индукции. При каждом прохождении «зуба» индукторной шестерни ротора вблизи торца постоянного магнита ПИП (маг-нито-индукционный датчик частоты вращения) образуется ЭДС индукции. Частотноимпульсные сигналы с выхода ПИП поступают на вход нормализатора сигналов, который преобразует частотный сигнал в унифицированный сигнал напряжения постоянного тока. Этот сигнал преобразуется АЦП в цифровой код, регистрируемый ПК, с последующим вычислением по программе ПК измеренной величины частоты электрических сигналов, соответствующей значениям частоты вращения роторов, с учетом индивидуальной функции преобразования ИК частоты.
Принцип действия ИК напряжения и силы постоянного тока состоит в следующем:
- ИК напряжения постоянного тока (0 - 50) В: принцип действия ИК основан на преобразовании с помощью преобразователя напряжения НПСИ-ДНТН-0-24 в унифицированный сигнал постоянного тока (4 - 20) мА, который поступает на вход АЦП, преобразуется в цифровой код, регистрируемый ПК, с последующим вычислением измеренной величины напряжения постоянного тока (0 - 50) В с учетом индивидуальной функции преобразования ИК;
- ИК напряжения постоянного тока (0 - 10) В: принцип действия основан на преобразовании АЦП напряжения в цифровой код, регистрируемый ПК, с последующим вычислением измеренной величины напряжения постоянного тока (0 - 10) В с учетом индивидуальной функции преобразования ИК;
- ИК напряжения постоянного тока, соответствующего значениям температуры воздуха (газов), измеряемой термоэлектрическими преобразователями ТХА(К): принцип действия ИК основан на двух следующих способах измерений. По первому способу напряжение с выхода ТХА(К) поступает на вход АЦП (Adam-4018), преобразуется АЦП, в цифровой код, регистрируемый ПК, с последующим вычислением по программе ПК измеренной величины напряжения. По второму способу напряжение с выхода ТХА(К) преобразуется с помощью преобразователя сигналов НПСИ-ТП-0-24 в унифицированный сигнал постоянного тока (4 - 20) мА, поступающий на вход АЦП (Adam-4017^). Этот сигнал преобразуются АЦП в цифровой код, регистрируемый ПК, с последующим вычислением измеренной величины напряжения с учетом индивидуальной функции преобразования ИК;
- ИК силы постоянного электрического тока (0 - 1500) А: принцип действия основан на преобразовании силы постоянного тока с помощью шунта 75ШСМ в напряжение постоянного тока (0 - 75) мВ, поступающего на вход преобразователя сигналов НПСИ-ТП-0-24, с выхода которого унифицированный сигнал постоянного тока (4 - 20) мА поступает на вход АЦП, преобразуется в цифровой код, регистрируемый ПК, с последующим вычислением измеренной величины силы постоянного тока с учетом индивидуальной функции преобразования ИК.
Принцип действия ИК крутящего момента силы (КМС) основан на преобразовании КМС в тормозной КМС, приложенный к корпусу гидротормоза. Этот момент силы воздействует через рычаг на ПИП (тензометрический весоизмерительный датчик). Напряжение постоянного тока разбаланса тензометрического моста ПИП, пропорциональное измеряемой величине КМС, поступает на вход измерительной аппаратуры TEXCEL VX, преобразуется аппаратурой в унифицированный сигнал напряжения постоянного тока (0 - 10) В, который поступает на вход АЦП. Цифровой код с выхода АЦП регистрируется ПК с последующим вычислением измеренной величины КМС с учетом индивидуальной функции преобразования ИК.
Принцип действия ИК расхода (прокачки) масла основан на преобразовании ПИП (турбинный преобразователь расхода ТПР 10) объемного расхода масла в частоту электрического сигнала. Частотный электрический сигнал с выхода ТПР 10 поступает на вход усилителя формирователя SG-3016, с выхода которого частотно-временной сигнал поступает на вход преобразователя сигналов НПСИ-ЧВ-0-24, на выходе которого формируется унифицированный сигнал постоянного тока, пропорциональный частоте сигнала с выхода ТПР 10, который подается в АЦП. Цифровой код с выхода АЦП регистрируется ПК с последующим определением по программе измеренной величины расхода (прокачки) масла с учетом индивидуальных функций преобразования ТПР 10 и ИК частоты.
Принцип действия ИК массы масла основан на преобразовании ПИП (тензорезисторный весоизмерительный датчик) веса бака с маслом и без масла в напряжение постоянного тока разбаланса тензометрического моста ПИП. Сигнал напряжения разбаланса тензометрического моста поступает на вход нормализатора сигналов SG-3016, с выхода которого унифицированный сигнал напряжения постоянного тока (0 - 10) В, поступает на вход АЦП, преобразующий его в цифровой код, регистрируемый ПК, с последующим вычислением по программе ПК измеренной массы масла с учетом ускорения силы тяжести и индивидуальной функции преобразования ИК.
Принцип действия ИК параметров вибрации (виброскорость, виброускорение) основан на преобразовании аппаратурой измерений роторных вибраций ИВ-Д-СФ-3М-9 (в комплекте с пьезоэлектрическим вибропреобразователем МВ-43) параметров вибрации в электрический сигнал напряжения постоянного тока, поступающий на вход АЦП. Этот сигнал преобразуется АЦП в цифровой код, регистрируемый ПК, с последующим вычислением по индивидуальной функции преобразования ИК измеренных величин параметров вибрации.

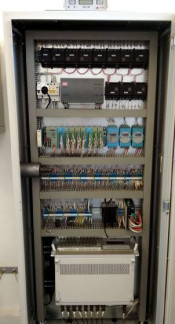

Общий вид и внутреннее устройство шкафов ША1 - ША4 и тумб ТБ1 - ТБ3с указанием мест пломбировки (МП) от несанкционированного доступа к системам и нанесения знака утверждения типа (ЗТ) и знака поверки (ЗП) приведены на рисунках 2 - 8. Общий вид АРМ показан на рисунке 9. _
1 - термопреобразователи сопротивления ТП-9201-21; 2 - модули аналого-цифрового преобразования серии Adam-4000; 3 - преобразователи сигналов серии НПСИ
Программное обеспечение (ПО) состоит из общего и функционального ПО, ориентированного на работу под управлением операционных систем Microsoft Windows 7 32/64-бит.
с ■ J
ПО разработано с использованием среды разработки Embarcadero Delphi 2010.
Метрологически значимая часть ПО системы и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| сервер данных АИИС «ТВ2-117/ТВ3-117» | программа проведения испытаний ГТД типа ТВ2-117А/АГ | программа проведения испытаний ГТД типа ТВ3-117 всех модификаций | |
| Идентификационное наименование ПО | Server.exe | TV2-117 new.exe | TV3-117 new.exe |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | DB3F16BE7D67732CF C122ECAE27B7D21 | ECE3E866EB7F149FC 9AE982FA81D1606 | 4A5D1A4A539EE259D BA92F1191C6B200 |
| Наименование ПО | ПО метрологических исследований | конфигуратор АИИС «ТВ2-117/ТВ3-117» | конфигуратор измерительных ИК АИИС «ТВ2-117/ТВ3-117» |
| Идентификационное наименование ПО | MetroControl.exe | all_configurator. exe | IO IK conf exe |
| Номер версии (идентификационный номер) ПО | 1.0 | 1.0 | 1.0 |
| Цифровой идентификатор ПО | 526A73D3D6EC17D68 83AD27A295F869B | BB172767F06595FFC5 9AB25CF6C71552 | 621B2B4820A7 8BDE5 9B571ED0D3E97A0 |
Продолжение таблицы 1
| Наименование ПО | Значение | ||
| конфигуратор расчётных ИК АИИС «ТВ2-117/ТВ3-117» | |||
| Идентификационное наименование ПО | Са1с IK conf.exe | ||
| Номер версии (идентификационный номер) ПО | 1.0 | ||
| Цифровой идентификатор ПО | 1D9B96457247244884 7B4E752A5E8676 | ||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | количе- | диапазон | пределы допускаемой | ПИП | вторичная часть ИК | ||
| ство ИК | измерений | погрешности (нормированы для рабочих условий) | тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | |
| ИК давления воз -духа (газов) и жидкостей и силы постоянного тока, соответствующей значениям давления (в части измерений давления) | 1 2 2 1 1 1 | Избыточное давление жидкостей: от 0 до 0,157 МПа от 0 до 0,392 МПа от 0 до 0,588 МПа от 0 до 1,569 МПа от 0 до 3,923 МПа от 0 до 5,884 МПа | ±1,0 % (у от ВП)1) | Преобразователи давления измерительные АИР-10Н-ДИ | ±0,25 % (у от ВП) | Модуль АЦП Adam-5017H (Adam-4017) | ±0,1 % (у от ВП) |
| 1 | Избыточное давление воздуха (газов): от 0 до 0,981 МПа | ±0,5 % (у от ВП) | |||||
| 2 | Разность давлений воздуха: от 0 до 0,981 кПа | ±50 Па (Д)2) | ±0,3 % (у от ВП) | ||||
| 2 | от 0 до 9,807 кПа | ±0,5 % (у от 0,5ВП) в диапазоне от 0 до 0,5ВП; ±0,5 % (5)3) в диапазоне от 0,5 ВП до 1,0 ВП ВП =9,807кПа | АИР-20/М2-ДД | ±0,1 % (у от ВП) | |||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | количество ИК | диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ПИП | вторичная часть ИК | ||
| тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | ||||
| ИК температуры воздуха (газов) и жидкостей, измеряемой ТС, и сопротивления постоянному току, соответствующего значениям температуры (в части измерений температуры) | 2 2 | Температура жидкостей: от 223 до 323 К (от -50 до +50 оС) от 273 до 423 К (от 0 до +150 оС) | ±1,5 % (у от НЗ)4) НЗ = 100 °С ±1,5 % (у от НЗ) НЗ = 150°С | Термопреобразователь сопротивления ТП-9201-21 | Класс допуска В по ГОСТ 6651-2009 | Модуль АЦП Adam-4015 | ±0,15% (у от ВП) |
| 8 | Температура воздуха (газов): от 223 до 323 К (от -50 до +50 оС) | ±0,5 % (5) | Термопреобразователь сопротивления ТП-9201-21 | Класс допуска В по ГОСТ 6651-2009 | |||
| ИК массового расхода топлива | 1 | от 50 до 650 кг/ч | ±0,5 % (5) | Расходомер-счётчик жидкости ОР-40 | ±0,2 % (5) | Преобразователь сигналов НПСИ-ЧВ -0-24 | ±0,1 % (у от ВП) |
| Модуль АЦП Adam-4017 | ±0,1 % (у от ВП) | ||||||
| Термопреобразователь сопротивления ТП-9201-21 | Класс допуска В по ГОСТ 6651-2009 | Модуль АЦП Adam-4015 | ±0,15% (у от ВП) | ||||
| ИК силы постоянного тока | 1 | от 0 до 1500 А | ±1,0 % (у от ВП) | Шунт стационарный калибровочный 75ШСМ | ±0,5 % (у от ВП) | Преобразователь сигналов НПСИ-ТП-0 -24 | ±0,1 % (у от ВП) |
| Модуль АЦП Adam-50^ | ±0,1 % (у от ВП) | ||||||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | количество ИК | диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ПИП | вторичная часть ИК | ||
| тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | ||||
| ИК крутящего момента силы | 1 | от 0 до1569 Н-м (от 0 до 160 кгс-м) | ±0,5 % (у от 0,5ВП) в диапазоне от 0 до 0,5 ВП, ±0,5 % (5) в диапазоне от 0,5 ВП до 1,0 ВП ВП = 1569 Н-м (160 кгс-м) | Датчик весоизмерительный тензомет-рический INTERFACE 1210AF-10KN-B в комплекте с ТЕХрагурЙХ | ±0,04 % (у от ВП) | Модуль АЦП Adam-50^ | ±0,1 % (у от ВП) |
| ИК расхода (прокачки) масла | 1 | от 7,2 до 36 л/мин | ±3,0 % (у от ВП) | Турбинный преобразователь расхода ТПР10 | ±0,4 % (5) | Преобразователь сигналов НПСИ-ЧВ -0-24 | ±0,1 % (у от ВП) |
| Модуль АЦП Adam-4017 | ±0,1 % (у от ВП) | ||||||
| ИК параметров вибрации | 12 2 2 | Виброскорость: от 0 до 80 мм/с в диапазоне частот от 120 до 320 Гц Виброускорение: от 0 до 70 м/с2 в диапазоне частот от 150 до 375 Гц Виброускорение: от 0 до 40 м/с2 в диапазоне частот от 100 до 200 Гц | ±12,0 % (у от ВП) | Вибропреобразователь МВ-43 | ±5,0 % (у от ВП) | Аппаратура измерений роторных вибраций ИВ-Д-СФ-3М- 9 | ±8,0 % (у от ВП) |
| Модуль АЦП Adam-50^ | ±0,1 % (у от ВП) | ||||||
| Характеристики ИК | Состав ИК | ||||||
| наименование ИК | количество ИК | диапазон измерений | пределы допускаемой погрешности (нормированы для рабочих условий) | ПИП | вторичная часть ИК | ||
| тип | пределы допускаемой основной погрешности | тип аппаратуры | пределы допускаемой основной погрешности | ||||
| ИК массы масла и напряжения постоянного тока, соответствующего значениям массы масла (в части измерений массы масла) | 1 | от 0 до 14 кг | ±0,5 % (y от ВП) | Датчик весоизмерительный тензорезистивный STCS 50 | Класс точности С3 по ГОСТ 30129 | Модуль АЦП Adam-4017 | ±0,1% (Y от ВП) |
| 1) у от ВП - приведенная к верхнему пределу (ВП) измерений погрешность; 2) Д - абсолютная погрешность; 3) 5 - относительная от измеряемой величины (ИВ) погрешность. Для ИК температуры воздуха - ИВ в К; 4) у от НЗ - приведенная к нормированному значению (НЗ) погрешность | |||||||
| Наименование ИК | Коли чество ИК | Диапазон измерений (диапазон показаний на дисплее системы) | Источник сигнала на входе ИК | Тип аппаратуры ИК | Пределы допускаемой основной погрешности ИК1) |
| ИК силы постоянного тока, соответствующей значениям давления воздуха (газов) и жидкостей | 23 | от 4 до 20 мА (от -0,098 до +5,884 МПа) | Преобразователи давления измерительные АИР-10Ц АИР-10Н, АИР-20/М2 | Модуль АЦП Adam-5017H (Adam-4017) | ±0,2 % (у от ВП) |
| ИК сопротивления постоянному току, соответствующего значениям температуры воздуха (газов) и жидкостей, измеряемой ТС | 5 | от 100 до 160 Ом (от 0 до 162 °С) | Термопреобразователи сопротивления платиновые НСХ 100П по ГОСТ 6651-2009 | Модуль АЦП Adam-4015 | ±0,2 % (у от ВП) |
| ИК напряжения постоянного тока, соответствующего значениям температуры воздуха (газов), измеряемой термоэлектрическими преобразователями ТХА(К) | 80 | от 0 до 45,119 мВ (от 0 до 1100 оС) | Термоэлектрические преобразователи ТХА(К) по ГОСТ Р 8.585-2001 | Модуль АЦП Adam-4018 | ±0,2 % (у от ВП) |
| 2 | Преобразователь сигналов НПСИ-ТП-0 -24 Модуль АЦП Adam-5017H | ||||
| ИК частоты электрических сигналов, соответствующей значениям частоты вращения ротора свободной турбины | 1 | от 0 до 16500 Гц (от 0 до 16500 об/мин) (от 0 до 110 %) | Датчик тахо-метрический МЭД-1 | Модуль АЦП Adam-4080 | ±0,15 % (у от ВП) |
| 1 | от 400 до 800 Гц (от 7950 до 16050 об/мин) (от 53 до 107 %) | Датчик частоты вращения ДТА-10 | Нормирующий преобразова тель SCM5В45-02D. Модуль АЦП Adam-50^ | ||
| ИК частоты электрических сигналов, соответствующей значениям частоты вращения ротора турбины компрессора | 1 | от 10 до 90 Гц (от 2345 до 21100 об/мин) (от 12 до 108 %) | Датчик тахометра Д-2М | Нормирующие преобразовате ли: SCM5В45-01; SCM5В41-01D. Модуль АЦП Adam-50^ | ±0,15 % (у от ВП) |
| 1 | от 100 до 1100 Гц (от 1950 до 21490 об/мин) (от 10 до 106 %) | Датчик частоты вращения ДЧВ-2500 | Нормирующий преобразова тель SCM5В45-02D. Модуль АЦП Adam-50^ |
| Наименование ИК | Коли чество ИК | Диапазон измерений (диапазон показаний на дисплее системы) | Источник сигнала на входе ИК | Тип аппаратуры ИК | Пределы допускаемой основной погрешности ИК1) |
| Напряжение постоянного тока | 2 | от 0 до 50 В | Универсальный аэродромный выпрямитель AV2 с функцией регулировки выходного напряжения | Преобразователь сигналов НПСИ-ДНТН-0-24 Модуль АЦП Adam-50^ | ±1,0 % (у от ВП) |
| Напряжение постоянного тока | 7 | от 0 до 10 В | ПИП с выходным сигналом напряжения постоянного тока от 0 до 10 В | Модуль аналогового ввода Adam-4017 | ±0,2 % (у от ВП) |
| Напряжение постоянного тока, соответствующего значениям массы масла | 1 | 0 до 20 мВ (от 0 до 14 кг) | Датчик весоизмерительный тензорезистив-ный STCS 50 | Модуль аналогового ввода Adam-4017 | ±0,5 % (у от ВП) |
| 1) Пределы допускаемой основной погрешности ИК приведены в таблице 3 без учета погрешностей ПИП | |||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - тумба ТБ1 | |
| ширина | 400 |
| высота | 600 |
| длина | 210 |
| - тумба ТБ2 | |
| ширина | 500 |
| высота | 800 |
| длина | 210 |
| - тумба ТБ3 | |
| ширина | 500 |
| высота | 800 |
| длина | 210 |
| - шкаф ША1 | |
| ширина | 800 |
| высота | 1800 |
| длина | 400 |
| - шкаф ША2 | |
| ширина | 500 |
| высота | 800 |
| длина | 300 |
| Наименование характеристики | Значение |
| - шкаф ША3 | |
| ширина | 1200 |
| высота | 1800 |
| длина | 400 |
| - шкаф ША4 | |
| ширина | 1200 |
| высота | 1800 |
| длина | 400 |
| Суммарная масса системы, кг, не более | 1200 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49,6 до 50,4 |
| Потребляемая мощность, В А, не более | 1500 |
| Рабочие условия эксплуатации: | |
| о/'ч - температура окружающего воздуха, С | от +15 до +25 |
| - относительная влажность окружающего воздуха при температуре | |
| +25°С, % | от 40 до 80 |
| - атмосферное давление, мм.рт.ст. (кПа) | от 720 до 800 |
| (от 96 до 106,7) |
наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпуса шкафов ША1 - ША4 и тумб ТБ1 - ТБ3.
Таблица 5 - Комплектность систем
| Наименование | Обозначение | Количество |
| 1 Система измерительная в составе: | СИ-1/ТВ2/ТВ3 | 1 к-т |
| 1.1 Преобразователь давления измерительный | АИР-10Н | 3 шт. |
| 1.2 Термопреобразователь сопротивления | ТП-9201-21 | 13 шт. |
| 1.3 Расходомер-счётчик жидкости | 0Р-40 | 1 шт. |
| 1.4 Преобразователь расхода турбинный | ТПР10 | 1 шт. |
| 1.5 Датчик тахометрический | МЭД-1 | 1 шт. |
| 1.6 Датчик весоизмерительный тензометрический | STCS 50 | 1 шт. |
| 1.7 Вибропреобразователь | МВ-43-2Г | 8 шт. |
| 1.8 Преобразователь сигналов | НПСИ-ЧВ-0-24-М0 | 1 шт. |
| 1.9 Нормирующий преобразователь | SG-3016 | 2 шт. |
| 1.10 Датчик весоизмерительный тензометрический | 1210AF-10KN-B | 1 шт. |
| 1.11 Блок питания датчиков давления | Овен БП14Б-Д4.4-24 | 10 шт. |
| 1.12 Блок питания | MeanWell DRP-480-24 (220В/24В, 20А) | 1 шт. |
| 1.13 Модуль АЦП | Adam-4017 | 1 шт. |
| 1.14 Модуль АЦП | Adam-4080 | 2 шт. |
| Наименование | Обозначение | Количество |
| 1.15 Базовый модуль | Adam-5000TCP | 1 шт. |
| 1.16 Модуль АЦП | Adam-5017H | 8 шт. |
| 1.17 Коммутатор пакетов | MOXA EDS-308 | 1 шт. |
| 1.18 Прецизионный резистор | С2-29В-0,5М | 36 шт. |
| 1.19 Аппаратура измерений роторных вибраций | ИВ-Д-СФ-3М-9 | 1 шт. |
| 1.20 Преобразователь сигналов | НПСИ-ЧВ-0-24-М0 | 1 шт. |
| 1.21 Модуль АЦП | Adam-4015 | 1 шт. |
| 1.22 Модуль АЦП | Adam-4080 | 1 шт. |
| 1.23 Преобразователь давления измерительный | АИР-10Ь | 3 шт. |
| 1.24 Преобразователь давления измерительный | АИР-10Н | 26 шт. |
| 1.25 Преобразователь давления измерительный | АИР-20/М2 | 4 шт. |
| 1.26 Шунт | 75ШСМ 1500 А | 1 шт. |
| 1.27 Преобразователь сигналов | НПСИ-ДНТН-0-24-М(0/ВС/М) | 2 шт. |
| 1.28 Преобразователь сигналов | НПСИ-ТП-0-24-М(0/ВС/М) | 1 шт. |
| 1.29 Нормирующий преобразователь | DataForth SCM5B41-01D | 1 шт. |
| 1.30 Нормирующий преобразователь | DataForth SCM5B45 | 3 шт. |
| 1.31 Блок питания | ICPDAS 24 В/5 В/2 А | 1 шт. |
| 1.32 Термопреобразователь сопротивления | ТП-9201-21 (100П) | 2 шт. |
| 1.33 Модуль АЦП | Adam-4015 | 1 шт. |
| 1.34 Модуль АЦП | Adam-4018 | 5 шт. |
| 1.35 Термопреобразователь сопротивления | ТП-9201-21 (100П) | 2 шт. |
| 1.36 Модуль АЦП | Adam-4015 | 1 шт. |
| 1.37 Модуль АЦП | Adam-4018 | 5 шт. |
| 1.38 Нормирующий преобразователь | НПСИ-ТП-0-24-М(0/ВС/М) | 2 шт. |
| 1.39 ЖК-монитор | AOC I2276VW | 4 шт. |
| 1.40 Многофункциональное лазерное печатающее устройство | Kyocera Ecosys M2040DN | 1 шт. |
| 1.41 Клавиатура + манипулятор «мышь» | Logitech MK270 | 2 шт. |
| 1.42 Системный блок ПК | CU-Pro-Life | 1 шт. |
| 1.43 Системный блок ПК | CU-1 | 1 шт. |
| 1.44 Барометр сетевой | БРС-1М-1 | 1 шт. |
| 1.45 Преобразователь портов RS-232/422/485 в USB-2.0 | MOXA UPORT 1650-8 | 1 шт. |
| 1.46 Источник бесперебойного питания | Ippon SmartWinner 2000 New | 1 шт. |
| 1.47 Аппаратура измерений КМС | ТEXCЕLVX (Froude) | 1 шт. |
| 2 Программное обеспечение: - OC - Microsoft Windows 7 32-бит - ПО Microsoft Excel - ПО АИИС «ТВ2-117/ТВ3-117» | СИ-1/ТВ2/ТВ3 | 2 шт. 1 шт. 1 шт. |
| 3 Комплект документации 3.1 Система измерительная СИ-1/ТВ2/ТВ3 № 001 Формуляр | УРАБ. СИ-1/ТВ2/ТВ 3.001 ФО | 1 шт. |
| Наименование | Обозначение | Количество |
| 3.2 Система измерительная СИ-1/ТВ2/ТВ3 № 002 Формуляр | УРАБ. СИ-1/ТВ2/ТВ3.002 ФО | 1 |
| 3.3 Система измерительная СИ-1/ТВ2/ТВ3 Руководство по эксплуатации | УРАБ. СИ-1/ТВ2/ТВ3.001 РЭ | 1 |
| 3.4 Системы измерительные СИ-1/ТВ2/ТВ3 Методика поверки | 404.172 МП | 1 |
осуществляется по документу 404.172 МП «Системы измерительные СИ-1/ТВ2/ТВ3. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18 ноября 2019 г.
Основные средства поверки:
- генератор сигналов произвольной формы DG1022 (рег. № 56011-13);
- генератор сигналов специальной формы SFG-2004 (рег. № 29967-05);
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (рег. № 35062-07);
- преобразователи давления эталонные ПДЭ-010 (рег. № 33587-12);
- калибратор универсальный Н4-101 (рег. № 53773-13);
- термостат ЭЛЕМЕР-Т-150 (рег.№58648-14);
- гири по ГОСТ OIML R 111-1-2009;
- виброустановка электродинамическая ВСВ-133 (рег. № 24122-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в виде наклейки на шкафы ША1 -ША-4 и тумб ТБ1 - ТБ3.
приведены в эксплуатационной документации.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений в диапазоне до 4104 Па
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Росстандарта от 29 июня 2018 года № 1339 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Росстандарта от 22 декабря 2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Приказ Росстандарта от 22 декабря 2018 года № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта от 31 июля 2019 года № 1794 «Об утверждении Государственной поверочной схемы для средств измерений крутящего момента силы»
Приказ Росстандарта от 07 февраля 2018 года № 256 "Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости"
Приказ Росстандарта от 31 июля 2018 года № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 100 А»
Приказ Росстандарта от 15 февраля 2016 года № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ОСТ 1 01021-93 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования»
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
