| Номер в госреестре | 78359-20 |
| Наименование СИ | Измеритель характеристик частичных разрядов |
| Обозначение типа СИ | ИЧР 201 |
| Изготовитель | ООО "ТЕСТСЕТ", г.С.-Петербург |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель характеристик частичных разрядов ИЧР 201, заводской № 17 (далее -измеритель или ИЧР 201), предназначен для измерений кажущегося заряда импульсов частичных разрядов при испытаниях электрической прочности изоляции электрооборудования стандартными испытательными переменными напряжениями промышленной частоты в условиях специально оборудованных стендов и лабораторий.
Принцип действия ИЧР 201 основан на измерении мгновенных значений испытательного напряжения с последующим выделением импульсных сигналов, соответствующих частичным разрядам (ЧР) в изоляции испытуемого электрооборудования и определении характеристик этих сигналов. При измерениях обеспечивается шумовая, пороговая и позиционная фильтрация цифрового сигнала ЧР и визуальное отображение осциллограмм на экране компьютера.
Измеритель обеспечивает возможность измерений характеристик ЧР в соответствии с требованиями ГОСТ 20074-83 и ГОСТ Р 55191-2012 с регистрацией и представлением результатов измерений в цифровой и графических формах.
Измеритель состоит из прибора ИЧР 201, соединяемого с персональным компьютером по шине USB 2.0, измерительного элемента (ИЭ), двух фильтров высоких частот (ФВЧ) и градуировочного генератора ЧР (ГГЧР).
Испытательное напряжение с объекта испытаний поступает на блок (блоки) ФВЧ, с выхода которого (которых) подлежащие измерению сигналы ЧР подаются на ИЭ для предварительной обработки и передачи в ИЧР 201 для дальнейшей обработки, измерения и регистрации.
ИЭ включает в себя разделительный трансформатор, входной усилитель, электронные интеграторы и измерительный мост. Измерительный вход ИЭ - дифференциальный, симметричный, изолированный от корпуса. Соединение с корпусом осуществляется двумя наборами резисторов, образующими плечи моста. Диапазон регулировок плеч моста обеспечивает максимальные соотношения емкостей объекта испытания и соединительного конденсатора от 0,1 до 10.
Градуировочный генератор частичных разрядов (ГГЧР) предназначен для градуировки приборов и систем измерения характеристик ЧР в соответствии с требованиями стандартов. Конструктивно ГГЧР выполнен в виде отдельного переносного прибора с ручными органами управления на лицевой панели, имеет батарейное (либо от ИЧР 201) питание и может эксплуатироваться автономно.

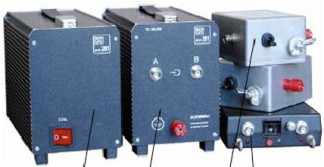

Общий вид средства измерений и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
1 - прибор ИЧР 201; 2 - измерительный элемент (ИЭ); 3 - фильтры высоких частот (ФВЧ);
4 - градуировочный генератор ЧР (ГГЧР); 5 - компьютер "ноутбук"
Рисунок 1 - Общий вид измерителя характеристик частичных разрядов ИЧР 201 и схема пломбировки от несанкционированного доступа
При работе с измерителем используется специальная программа управления измерениями, обработкой и регистрацией измерительной информации "PDScanner", работающая в операционной системе Windows XP.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | PDScanner |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики ИЧР 201 нормированы с учетом ПО.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Прибор ИЧР 201 | |
| Диапазон измерений кажущегося заряда ЧР, пКл | от 1 до 2000 |
| Пределы допускаемой погрешности измерений кажущегося заряда ЧР: | |
| абсолютной, в диапазоне от 1 до 10 пКл включ. пКл | ±1 |
| относительной, в диапазоне св. 10 до 2000 пКл, % | ±15 |
| Генератор ГГЧР | |
| Диапазон заряда генерируемых импульсов, пКл | от 1 до 2000 |
| Пределы допускаемой погрешности измерения заряда генерируемых импульсов: | |
| абсолютной, в диапазоне от 1 до 10 пКл включ., пКл | ±0,5 |
| относительной, в диапазоне св. 10 до 2000 пКл, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Прибор ИЧР 201 | |
| Полярность измеряемых импульсов ЧР | «+»; «-»; «+/-» |
| Частота испытательного напряжения, Г ц | от 40 до 400 |
| Параметры электропитания - стандартная однофазная сеть переменного тока - напряжение, В - частота, Гц | 220 ± 22 50 ± 0,5 |
| Потребляемая мощность, В • А, не более | 150 |
| Габаритные размеры, мм, не менее - длина - ширина - высота | 250 110 170 |
| Масса, кг, не более | 2,6 |
| Генератор ГГЧР | |
| Диапазон изменения амплитуд импульсов, В | от 0,1 до 20 |
| Диапазон изменения длительностей импульсов, мкс | от 0,1 до 6000 |
| Длительность фронтов (переднего и заднего) импульсов, нс, не более | 20 |
| Диапазон частот синусоидального напряжения синхронизации 120 В, Гц, | от 40 до 4000 |
| Максимальная частота следования импульсов, кГц | 200 |
| Электропитание | - от ИЧР 201 - батарея 7,2 В |
| Габаритные размеры, мм, не менее - длина - ширина - высота | 245 125 20 |
| Масса, кг, не более | 0,6 |
| Измеритель в комплекте | |
| Средний срок службы, лет | 7 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при +20 °С, % атмосферное давление, мм рт. ст. | от +15 до +25 от 50 до 80 от 630 до 795 |
наносится на боковую панель прибора ИЧР 201 с нанесением защитного полимерного покрытия.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель в составе: | ||
| Прибор ИЧР 201 | ТС.411733.002 | 1 шт. |
| Измерительный элемент ИЭ | ТС 110.121 | 1 шт. |
| (выносной измерительный блок ВИБ) | ||
| Фильтр высоких частот ФВЧ | ТС 110.117 | 2 шт. |
| Градуировочный генератор частичных разрядов ГГЧР | БШИП.411733.002 | 1 шт. |
| Переносной компьютер («ноутбук») IBM PC | - | 1 шт. |
| Комплект кабелей: | ||
| -сетевой; | № 1 | 1 шт. |
| -высокочастотные; | № 2, № 3 | 2 шт. |
| -управление; | № 4 | 1 шт. |
| -связь с компьютером; | № 5 | 1 шт. |
| -управление ИЧР 201 | № 6 | 1 шт. |
| Программа управления прибором и обработки информации | PDScanner | 1 шт. |
| Руководство по эксплуатации | ТС.411733.002 РЭ | 1 экз. |
| Формуляр | ТС.411733.002 ФО | 1 экз. |
| Методика поверки | МП 15-262-2019 | 1 экз. |
осуществляется по документу МП 15-262-2019 «ГСИ. Измеритель характеристик частичных разрядов ИЧР 201. Методика поверки», утвержденному ФГУП «УНИИМ» 30.12.2019 г. Основные средства поверки:
- Рабочий эталон 2 разряда единицы импульсного электрического напряжения по ГОСТ Р 8.761-2011 (осциллограф универсальный HD04054, регистр. № 60449-15);
- Рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ Р 8.027-2001 (калибратор универсальный Н4-7, регистр. № 22125-01).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
приведены в ГОСТ Р 55191-2012 (МЭК 60270:2000), ГОСТ 20074-83 и Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителю характеристик частичных разрядов ИЧР-201
ГОСТ 20074-83 Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ Р 55191-2012 (МЭК 60270:2000) Методы испытаний высоким напряжением. Измерения частичных разрядов
