| Номер в госреестре | 78362-20 |
| Наименование СИ | Мост для измерений емкости и тангенса угла потерь автоматический |
| Обозначение типа СИ | Tettex 2877 |
| Изготовитель | "Haefely Test AG", Швейцария |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мост для измерений емкости и тангенса угла потерь автоматический Tettex 2877 (далее -мост) предназначен для измерений электрической емкости, тангенса угла потерь, напряжения и частоты переменного тока.
Принцип действия моста основан на использовании мостовой измерительной цепи с электромагнитным компаратором тока. Процесс измерений автоматический.
Мост состоит из блока измерений, блока управления и ЖК-дисплея.
Конструктивно мост выполнен в металлическом корпусе, на передней панели которого расположены жидкокристаллический дисплей, органы управления и световая индикация. На задней панели расположены разъемы для подключения измерительных кабелей, кабеля питания, принтера, компьютера и предохранители.
Мост может работать только с внешним эталонным конденсатором Со. Максимальное измеряемое рабочее напряжение определяется параметрами внешнего эталонного конденсатора.
В зависимости от емкости эталонного конденсатора Со диапазон измерений моста в автоматическом или ручном режиме переключается на следующие поддиапазоны (далее - п/д):
1 п/д - от 0,1Со до 1,0Со включ.;
2 п/д - св. 1,0-Со до 10,0-Со включ.;
3 п/д - св. 10Со до 100Со включ.;
4 п/д - св. 100-Со до 1000-Со включ.

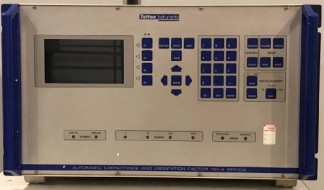

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
чг
| 1 яр '1 ев в т <■§ | ■■■■в ■■■■■ ■■■■■ | аят вин |
| д —— | ||
| W |
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон допустимых значений емкости внешнего эталонного конденсатора, пФ | от 10 до 1000 |
| Диапазон допустимых значений силы тока в цепи эталонного конденсатора Со, А | от 3110-6 до 1510-3 |
| Диапазон допустимых значений силы тока в цепи объекта измерений Сх, А | от 3110-6 до 15 |
| Диапазон измерений емкости, Ф | от 1010-12 до 10010-6 |
| Пределы допускаемой относительной погрешности измерений емкости, % | ±0,1 |
| Диапазон измерений тангенса угла потерь | от 1,010-4 до 1,0 |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла потерь | ±(1,010-4+110-2^5х)* |
| Диапазон измерений напряжения переменного тока, В | от IcoMIN/(2p-f-C0) до IcoMAx/(2p-f-C0) |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока, % | ±1,5 |
| Номинальное значение частоты переменного тока, Гц | 50 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц | ±0,01f * |
| Примечание: * Сх - измеренное значение емкости, Ф; tg5x - измеренное значение тангенса угла потерь; Icomin и Icomax - минимальное и максимальное значения силы тока, протекающего через эталонный конденсатор, А; fx - измеренное значение частоты рабочего напряжения, Гц; Со - номинальное значение емкости эталонного конденсатора, Ф. | |
| Наименование характеристики | Значение |
| Напряжение переменного тока, В | 230±23 |
| Частота переменного тока, Гц | 50 |
| Габаритные размеры, мм (длина х ширина х высота) | 540x482x290 |
| Масса, кг | 43 |
| Условия применения - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 20 до 80 от 84 до 106 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 8 7000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мост для измерений емкости и тангенса угла потерь автоматический Tettex 2877, зав.№ 151138 | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Мост для измерений емкости и тангенса угла потерь автоматический Tettex 2877. Методика поверки | МП 206.1-141-2019 | 1 экз. |
осуществляется по документу МП 206.1-141-2019 «Мост для измерений емкости и тангенса угла потерь автоматический Tettex 2877. Методика поверки», утвержденному ФГУП «ВНИИМС» 17 декабря 2019 г.
Основные средства поверки:
- меры емкости образцовые Р597, регистрационный № 2684-70;
- конденсаторы измерительные высоковольтные серии КИВ, регистрационный № 49532-12;
- мера электрической емкости и тангенса угла потерь СА622Ш-30-10, регистрационный № 70020-17;
- калибратор универсальный Fluke 9100, регистрационный № 25985-09;
- аппарат высоковольтный испытательный УПУ-10М, регистрационный № 69682-17;
- делитель напряжения ДН-20э, регистрационный № 70020-17;
- вольтметр универсальный цифровой GDM-78255A, регистрационный №38428-08. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мосту для измерений емкости и тангенса угла потерь автоматическому Tettex 2877
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
