Трансформаторы тока GSS(O), GTDS(O), 78374-20

78374-20
Трансформаторы тока GSS(O), GTDS(O) (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 78374-20
Наименование СИ Трансформаторы тока
Обозначение типа СИ GSS(O), GTDS(O)
Изготовитель "RITZ Instrument Transformers GmbH", Германия
Год регистрации 2020
Срок свидетельства 29.05.2025
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока GSS(O), GTDS(O) (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока GSS(O), GTDS(O) по принципу конструкции - шинные. По виду изоляции - литые. По числу ступеней трансформации - одноступенчатые. Предназначены для внутренней установки, преимущественно в блоки генераторов и другие электроустановки и являются комплектующими изделиями.

Конструктивно трансформаторы представляют собой размещенный в литом корпусе тороидальный магнитопровод, на который равномерно намотаны вторичные обмотки.

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Первичной обмоткой трансформаторов является неизолированная токоведущая шина. Высоковольтная изоляция обеспечивается за счет собственной изоляции трансформаторов.

Выводы вторичных обмоток или расположены в контактной коробке, расположенной у основания трансформатора; или представляют собой кабель, выходящий непосредственно из корпуса трансформатора. Контактная коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На основании трансформатора имеются отверстия для его крепления и клемма заземления с болтом М8.

Трансформаторы выпускаются в пяти модификациях, отличающихся номинальным напряжением, номинальным первичным током, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 - 2.

На трансформаторах имеется табличка технических данных.

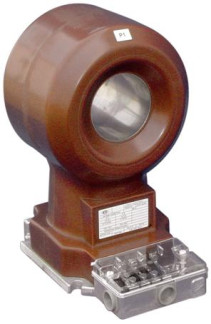

Общий вид трансформаторов представлен на рисунках 3 - 6.

Схема пломбировки от несанкционированного доступа представлена на рисунках 3 - 6.

Рабочее положение в пространстве - вертикальное.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Номер размера, характеризующий габаритные размеры

_трансформатора (сочетание цифр от 0 до 9)_

_GroBe - размер трансформатора_

Номер модификации (сочетание цифр от 0 до 9 и/или заглавных

_букв латинского алфавита)_

_Ohne - без шинопровода_

_Strom - сила тока_

_Stutzer - опорный (по виду крепления)_

GieBharz - литая изоляция

Рисунок 1 - Структура условного обозначения трансформаторов тока GSS(O)

G T D S O XX Gr. XX

Номер размера, характеризующий габаритные размеры

трансформатора (сочетание цифр от 0 до 9)_

_GroBe - размер трансформатора_

Номер модификации (сочетание цифр от 0 до 9 и/или заглавных

_букв латинского алфавита)_

_Ohne - без шинопровода_

_Strom - сила тока_

_Durchfuhrung - проходной (по виду крепления)_

_Transformator - трансформатор_

GieBharz - литая изоляция

Рисунок 3 - Общий вид трансформаторов    Рисунок 4 - Общий вид трансформаторов

модификаций GSS 12, GSS 24,    модификаций GSSO 12, GSSO 24,

GSS 12 Gr. XX, GSS 24 Gr. XX    GSSO 12 Gr. XX, GSSO 24 Gr. XX

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модификаций

GSS(O) 12, GTDS(O) 10

GSS(O) 24, GTDS(O) 20

GTDS(O) 30

Номинальное напряжение, кВ

6; 10

15; 20

35

Наибольшее рабочее напряжение, кВ

7,2; 12

17,5; 24

40,5

Номинальный первичный ток, А:

-    для GSS(O)

-    для GTDS(O)

от 50 до 5000 от 50 до 10000

от 50 до 10000

Номинальный вторичный ток, А

1 и/или 5

Число вторичных обмоток

от 1 до 4

Номинальная вторичная нагрузка, В-А:

-    с коэффициентом мощности cos ф2 = 1

-    с коэффициентом мощности cos ф2 = 0,8

от 0,5 до 5 от 3 до 60

Класс точности:

-    обмотки для измерений и учета

-    обмотки для защиты

0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р;10Р

Номинальная предельная кратность вторичных обмоток для защиты, Кном

от 5 до 30

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном

от 5 до 15

Номинальная частота напряжения сети, Гц

50 или 60

Наименование характеристики

Значение для модификаций

GSS(O) 12, GSS(O) 24

GTDS(O) 10, GTDS(O) 30, GTDS(O) 30

Габаритные размеры, мм:

-    длина

-    ширина

-    высота

-    внутренний диаметр

от 210 до 270 от 250 до 465 от 325 до 425 от 100 до 130

от 295 до 650 от 295 до 650 от 285 до 360 от 115 до 380

Масса, кг

от 15 до 80

от 30 до 140

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У3; Т3

Средний срок службы, лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока GSS(O), GTDS(O) (модификация по заказу)

-

1 шт.

Паспорт

-

1 экз.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); трансформатор тока измерительный лабораторный ТТИ-100 (регистрационный номер в Федеральном информационном фонде № 29922-05); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07); магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде № 71114-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока GSS(O), GTDS(O)

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки

78374-20
Номер в ГРСИ РФ:
78374-20
Производитель / заявитель:
"RITZ Instrument Transformers GmbH", Германия
Год регистрации:
2020
Cрок действия реестра:
29.05.2025
