Трансформаторы тока ASW, ASX, GDS, 78375-20

Назначение

Трансформаторы тока ASW, ASX, GDS (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы тока ASW, ASX, GDS по принципу конструкции - проходные. По виду изоляции - литые. По числу ступеней трансформации - одноступенчатые. Предназначены для внутренней установки в комплектные распределительные устройства (КРУ) и другие электроустановки и являются самостоятельными изделиями.

Трансформаторы выполнены в виде проходной конструкции и содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.

Для подключения к первичной обмотке у трансформаторов тока ASW, ASX на боковой поверхности имеется высоковольтный разъем, а на торцевой - контактная площадка с болтами M12 - M14. Подключение кабеля к первичной обмотке трансформаторов производится с помощью кабельного штеккера.

Выводы вторичных обмоток трансформаторов тока ASW, ASX имеют присоединение в виде зажима. Для крепления вторичных цепей к выводам вторичной обмотки используются болты М5 или М6.

Выводы первичной обмотки трансформаторов тока GDS расположены на концах корпуса и представляют собой контактные площадки с болтами M8 - М12 для крепления токоведущих шин. Количество болтов и их размер определяется номинальным первичным током.

Выводы вторичных обмоток трансформаторов тока GDS расположены в контактной коробке, расположенной в средней части корпуса трансформаторов. Для крепления вторичных цепей к выводам вторичной обмотки используются болты М6. Коробка снабжена защитной крышкой с возможностью пломбирования от несанкционированного доступа. На углах корпуса трансформаторов имеются отверстия для его крепления и клемма заземления с болтом М8.

Трансформаторы выпускаются в шести модификациях, отличающихся номинальным напряжением, номинальным первичным током, формой корпуса, габаритными размерами и массой.

Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунках 1 - 2.

На трансформаторах имеется табличка технических данных.

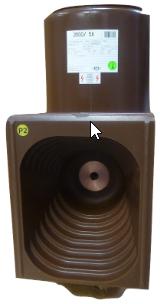

Общий вид трансформаторов представлен на рисунках 3 - 6.

Схема пломбировки от несанкционированного доступа представлена на рисунке 6.

Рабочее положение в пространстве - любое.

Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.

Номер размера, характеризующий габаритные размеры

трансформатора (сочетание цифр от 0 до 9)_

_GroBe - размер трансформатора_

Номер модификации (сочетание цифр от 0 до 9 и/или

_заглавных букв латинского алфавита)_

_Wandler - трансформатор / X - опорный для шины

_Strom - сила тока_

_Anlagen-Siemens - агрегат для Siemens_

Рисунок 1 - Структура условного обозначения трансформаторов тока ASW, ASX

G d s XX Gr. xx

Номер размера, характеризующий толщину стенки (сочетание

_цифр от 0 до 9)_

GroBe - размер (толщина) стенки для монтажа

Номер модификации (сочетание цифр от 0 до 9 и/или заглавных

_букв латинского алфавита)_

_Strom - сила тока_

_Durchfuhrung - проходной_

GieBharz - литая изоляция

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 3 - Основные технические характеристики трансформаторов тока GDS

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде № 37854-08); прибор электроизмерительный эталонный многофункциональный «Энергомонитор-3.1КМ» (регистрационный номер в Федеральном информационном фонде № 52854-13); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07); магазины нагрузок СА5018-1, СА5018-5 (регистрационный номер в Федеральном информационном фонде № 71114-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ASW, ASX, GDS

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
