Меры для поверки приборов для измерений контура поверхности KN 100 и KN 100 S, 78377-20

Назначение

Меры для поверки приборов для измерений контура поверхности KN 100 и KN 100 S (далее по тексту - меры) предназначены для передачи единицы длины в области измерений геометрических параметров профиля поверхности деталей - радиусов, углов, расстояний между точками.

Описание

Меры для поверки приборов для измерений контура поверхности выпускаются двух модификаций: KN 100 и KN 100 S, которые различаются внешним видом.

Мера для поверки приборов для измерений контура поверхности модификации KN 100 представляет собой плоскую стальную пластину с рабочим участком на торце, имеющим вид чередующихся элементов профиля, приведенный на рис. 1.

Мера для поверки приборов для измерений контура поверхности модификации KN 100 S представляет собой тело вращения, образующая которого имеет вид чередующихся элементов профиля, приведенный на рис. 3.

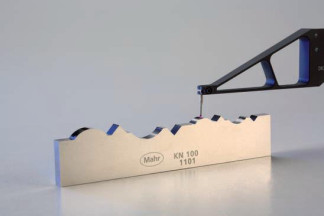

Общий вид мер представлен на рисунках 2 и 4.

Пломбировка мер от несанкционированного доступа не предусмотрена.

■Я

nz{

7\

7

М

М

, I

тут

J_l

О    Ь-    00

Рисунок 3 - Схема мер для поверки приборов для измерений контура поверхности KN 100 S

f

%

£

Рисунок 4 - Общий вид мер для поверки приборов для измерений контура поверхности KN 100 S

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики мер

Таблица 2 - Технические характеристики мер

Знак утверждения типа

наносят на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МП 203-47-2019 «Меры для поверки приборов для измерений контура поверхности KN 100 и KN 100 S. Методика поверки», утвержденному ФГУП «ВНИИМС»

3 сентября 2019 г.

Основные средства поверки:

- государственный эталон единицы длины и единицы плоского угла 1 разряда по локальной поверочной схеме, утвержденной ФГУП «ВНИИМС» 21.06.2019 г., в диапазоне значений от 0 до 120 мм и от 0° до 360° (3.1.ZZM.0441.2019).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде оттиска клейма и (или) голографической наклейки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя
