| Номер в госреестре | 78378-20 |
| Наименование СИ | Головки измерительные цифровые |
| Обозначение типа СИ | ABSOLUTE серий 543, 575 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Головки измерительные цифровые ABSOLUTE серий 543, 575 (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров.
Описание средства измерений.
Принцип действия головок основан на преобразовании линейных перемещений измерительного стержня, осуществляемое параллельно или перпендикулярно шкале в показания цифрового отсчетного устройства.
Головки серии 543 выпускаются следующих моделей: ID-S (рис. 1, 2), ID-C (рис. 3-5), ID-F (рис. 6), ID-H (рис. 7), ID-B (рис. 8), ID-N (рис. 9).
Головки серии 575 имеют модель ID-U (рис. 10).
Результаты измерений выводятся на жидкокристаллический экран передней панели головок. Питание головок осуществляется от элемента питания или солнечной батареи, а для головок серии 543 моделей ID-F, ID-H питание осуществляется от сетевого адаптера.
В корпус головок встроены кнопки управления, с помощью которых осуществляется ряд специальных функций: включение или выключение головки (ON/OFF), изменение направления измерений (+/-), выбор абсолютного или относительного измерения/обнуление измеренного значения (ORIGIN); измерение в предустановленном поле допуска (MODE), вывод данных на внешнее устройство (DATA); кнопка предустановки значения дисплея (PRESET/SET), вывод наибольшего или наименьшего измеренного значения (Max/Min) и др.
Все головки имеют различный набор кнопок управления в зависимости от выполнения различных поставленных задач.
Головки серии 543 модель ID-H имеют возможность управления дистанционным пультом.
После установки поля допуска в головках серии 543 модели ID-F и ID-H возможна цветовая индикация жидкокристаллического экрана, показывающая находится ли измеряемый размер в поле допуска.
Аналоговая шкала головок серии 543 модели ID-C, ID-H и ID-F обеспечивает визуальное восприятие при контроле концентричности и плоскостности, а также для нахождения возвратной точки и индикацию измеренного максимума и минимума.
Головки серии 543 модели ID-B и ID-N имеют пыле- и влагозащищённое исполнение, также возможна установка пылезащитной гофры на другие модели.
Головки серии 543 моделей ID-B и ID-N и головки серии 575 конструктивно выполнены для применения в ограниченном пространстве.
Серия головок указана на боковой поверхности корпуса головки, в обозначении кода модели значимыми считать первые три цифры, последующие индексы обозначают состав комплекта или особенности поставки (вид задней крышки, наличие подъёмного рычага, защитной гофры и т. д.).
Модель головок указана на боковой поверхности корпуса головки, в обозначении модели значимыми считать первые три буквы, последующие индексы обозначают состав комплекта или особенности поставки (вид задней крышки, наличие подъёмного рычага, защитной гофры и т. д.).

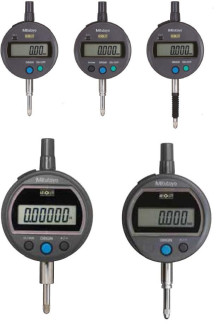

Рисунок 1 - Общий вид вариантов исполнений головок серии 543 модель ID-S
Рисунок 9 - Общий вид головок серии 543 модели ID-N
I
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
| Серия | Модель | Диапазон измерений, мм | Дискретность отсчёта переключаемая, мм | Пределы допускаемой абсолютной погрешности*, мм | Измерительное усилие, Н | Вариация показаний, мкм, не более | Масса**, кг, не более | Габаритные размеры**(ВхШхГ), мм, не более |
| 543 | ID-S | От 0 до 12,7 | 0,001 | ±0,003 | <1,5 | 2 | 0,140 | 120х60х30 |
| От 0 до 12,7 | 0,01 | ±0,02 | <1,5 | 20 | 0,140 | |||
| От 0 до 12,7 | 0,01 | ±0,02 | <1,5 | 20 | 0,140 | 131х59х28 | ||
| От 0 до 12,7 | 0,001 | ±0,003 | <1,5 | 2 | 0,140 | |||
| От 0 до 12,7 | 0,001 | ±0,003 | <2,5 | 2 | 0,140 | |||
| ID-C | От 0 до 12,7 | 0,001; 0,01 | ±0,003 | от 0,4 до 0,7 | 2 | 0,170 | 120х60х37 | |
| От 0 до 12,7 | 0,01 | ±0,02 | <0,9 | 20 | 0,170 | |||
| От 0 до 12,7 | 0,01 | ±0,02 | от 0,2 до 0,5 | 20 | 0,170 | |||
| От 0 до 25,4 | 0,001; 0,01 | ±0,003 | <1,8 | 2 | 0,190 | 170х60х37 | ||
| 0,01 | ±0,03 | <1,8 | 20 | |||||
| От 0 до 50,8 | 0,001; 0,01 | ±0,005 | <2,3 | 2 | 0,260 | 250х60х37 | ||
| 0,01 | ±0,04 | <2,3 | 20 | |||||
| От 0 до 12,7 | 0,001; 0,01 | ±0,003 | <1,5 | 2 | 0,170 | 120х60х37 | ||
| От 0 до 12,7 | 0,0002; 0,0005; 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0 | ±0,003 | <1,5 | 2 | 0,170 | |||
| От 0 до 25,4 | ±0,003 | <1,8 | 2 | 0,190 | 170х60х37 | |||
| От 0 до 50,8 | ±0,006 | <2,3 | 2 | 0,260 | 250х60х37 | |||
| От 0 до 12,7 | 0,001; 0,01 | ±0,003 | <2,5 | 2 | 0,170 | 130х60х37 | ||
| ID-N | От 0 до 12,7 | 0,01 | ±0,02 | <2,5 | - | 0,130 | 142х35х25 | |
| 0,001; 0,01 | ±0,003 |
| Серия | Модель | Диапазон измерений, мм | Дискретность отсчёта переключаемая, мм | Пределы допускаемой абсолютной погрешности*, мм | Измерительное усилие, Н | Вариация показаний, мкм, не более | Масса**, кг, не более | Габаритные размеры**(ВхШхГ), мм, не более |
| ID-B | От 0 до 5 | 0,01 | ±0,02 | <2,0 | 0,130 | 117х35х45 | ||
| 0,001; 0,01 | ±0,003 | |||||||
| ID-H | От 0 до 30,4 | 0,0005 | ±0,0015 | <2,0 | 0,290 | 312х60х42 | ||
| 543 | От 0 до 60,9 | 0,001 | ±0,0025 | <2,5 | 0,305 | |||
| От 0 до 25,4 | 0,001; 0,01 | ±0,003 | <1,8 | 0,240 | 168х66х44 | |||
| ID-F | От 0 до 50,8 | 0,001; 0,01 | ±0,003 | <2,3 | 0,330 | 248х66х44 | ||
| От 0 до 50,8 | 0,001; 0,01 | ±0,006 | <2,3 | 0,330 | ||||
| 575 | ID-U | От 0 до 25,4 | 0,01 | ±0,02 | <1,8 | 0,140 | 208х38х23 | |
| Примечание: * - пределы допускаемой абсолютной погрешности указаны при использовании наименьшей дискретности отсчета и при температуре | ||||||||
| окружающего воздуха от плюс 15 до плюс 25 °С и относительной влажности воздуха не более 80 % ** - габаритные размеры и масса указаны для комплекта с плоской задней крышкой | ||||||||
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | От +10 до +35 80 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Головка измерительная цифровая | - | 1 шт. |
| Элемент питания (кроме серии 543 модели ID-F, ID-H) | - | 1 шт. |
| Сетевой адаптер (для серии 543 модели ID-F, ID-H) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | ГИ.543.575.00 ПС | 1 экз. |
| Методика поверки | МП 203-10-2020 | 1 экз. |
осуществляется по документу МП 203-10-2020 «Головки измерительные цифровые ABSOLUTE серий 543, 575. Методика поверки», утвержденному ФГУП «ВНИИМС» 18 марта 2020 г. Основное средство поверки:
- прибор для поверки измерительных головок и датчиков i-Checker (Рег. № 76274-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г. Техническая документация Mitutoyo Corporation, Япония
| Зарегистрировано поверок | 2885 |
| Поверителей | 82 |
| Актуальность данных | 08.12.2024 |
